Драйвер шагового двигателя – это исполнительный механизм, преобразующий импульсный сигнал в сигнал углового перемещения. Драйверы шаговых двигателей при получении импульсного сигнала заставляют шаговые двигатели вращаться на угол, называемый углом шага, в заданном направлении. Скорость двигателя определяется частотой импульсов, заданной контроллером, а перемещение определяется количеством импульсов, заданных контроллером. Шаговая система состоит из шагового двигателя и драйвера шагового двигателя. Производительность шаговой системы зависит не только от двигателя, но и от драйвера шагового двигателя.
Типы драйверов шаговых двигателей

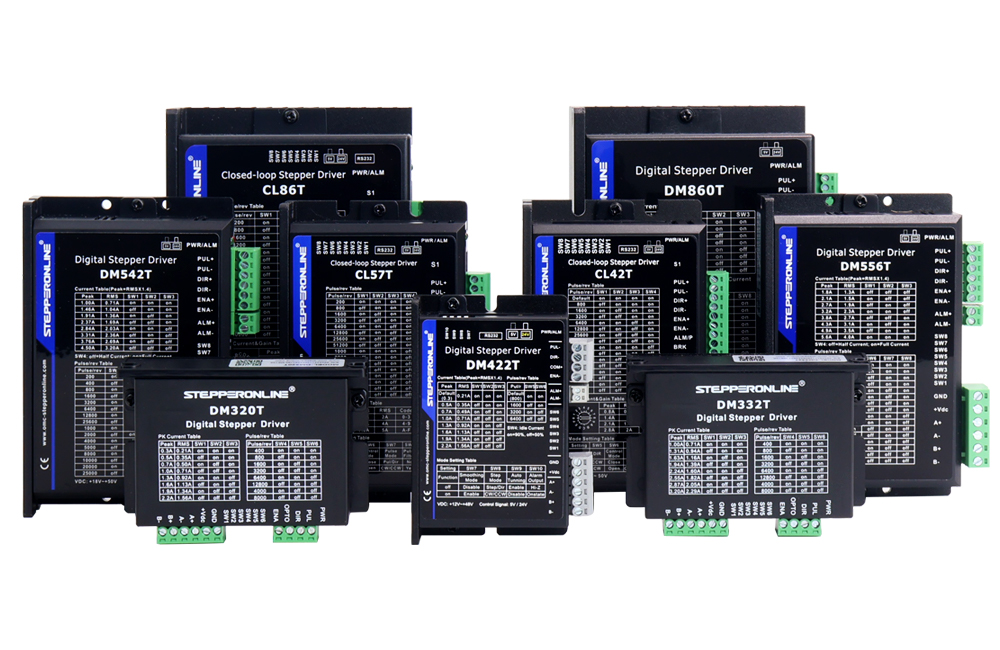

STEPPERONLINE предлагает семь типов драйверов шаговых двигателей: Серия Т
Серия T — это цифровой драйвер шагового двигателя, реализованный с использованием передовой технологии управления шаговым двигателем, включая серию DMT (драйвер с разомкнутым контуром) и серию CLT (драйвер с замкнутым контуром). Он прост в использовании и может использоваться для плавного управления большинством двухфазных шаговых двигателей с низким нагревом и шумом. Все микрошаги и выходные токи управляются DIP-переключателями, что делает его идеальным решением для приложений, требующих простого управления шаговыми двигателями и их направлением вращения.
Популярные модели: DM320T , DM332T , DM422T , DM542T , DM556T , DM860T , DM2282T , 3DM2283T , CL42T-V41 , CL57T-V41 , CL86T-V41 .

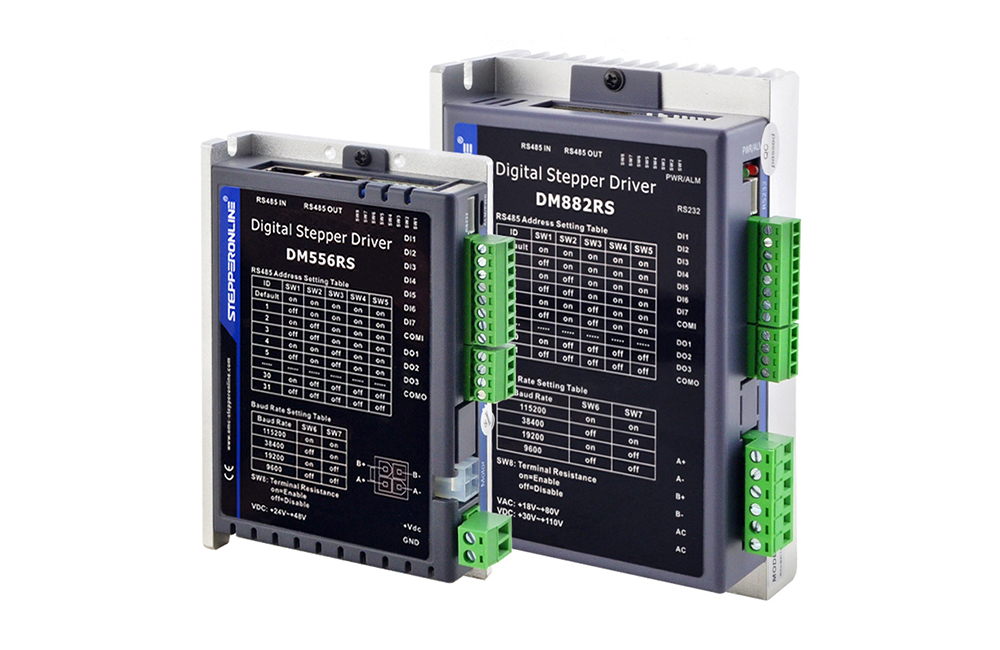

Серия DMRS
Серия DMRS — это драйверы шаговых двигателей с открытым контуром, работающие на основе стандартного протокола Modbus RS485. Интерфейс RS485 позволяет объединить в сеть до 31 оси. Встроенная функция PR с 16-сегментной таблицей положений (режим PR) позволяет сэкономить на дополнительных контроллерах в большинстве приложений «точка-точка», значительно повышая надежность системы и снижая стоимость. Серия DMRS также поддерживает функцию обучения и режимы работы «Положение профиля», «Скорость профиля» и «Возврат в исходное положение».
Популярные модели: DM556RS , DM882RS .

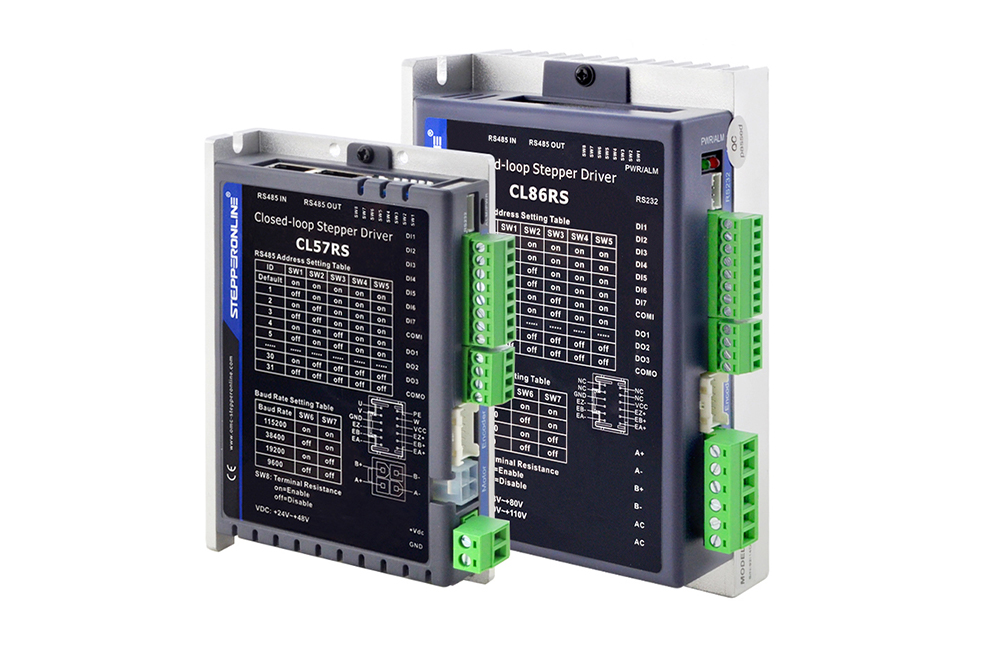

Серия CLRS
Серия CLRS — это драйверы шаговых двигателей с замкнутым контуром, основанные на стандартном протоколе Modbus RS485. Благодаря интерфейсу RS485, возможно объединение в сеть до 31 оси. Встроенная функция PR с 16-сегментной таблицей положений (режим PR) позволяет не только решить проблему потери шагов в системах с разомкнутым контуром, но и сэкономить на дополнительных контроллерах в большинстве приложений «точка-точка», значительно повышая надежность системы и снижая стоимость. Серия CLRS также поддерживает функцию обучения, режимы работы «Положение профиля», «Скорость профиля» и «Возврат в исходное положение».
Популярные модели: CL57RS , CL86RS .

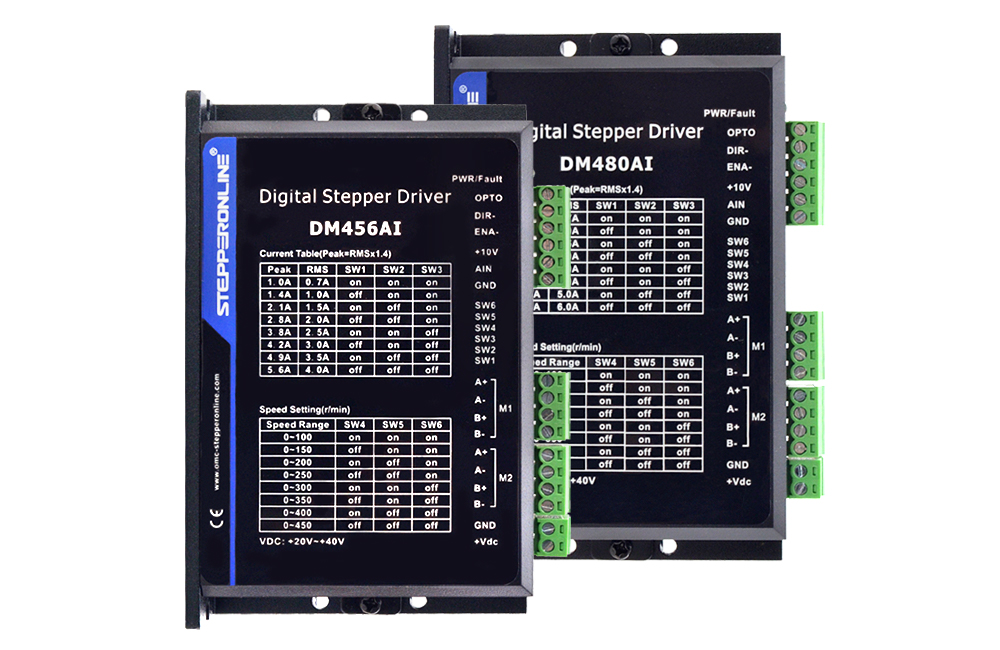

Серия DMAI
Серия DMAI уже оснащена импульсным генератором, что позволяет управлять двумя шаговыми двигателями одновременно с помощью ПЛК или потенциометра, даже без контроллера. Доступны восемь значений тока и восемь скоростей. Два цифровых входных сигнала раздельно управляют пуском/остановкой и направлением вращения. Это широко используется в системах управления несущей частоты.
Популярные модели: DM456AI , DM480AI .

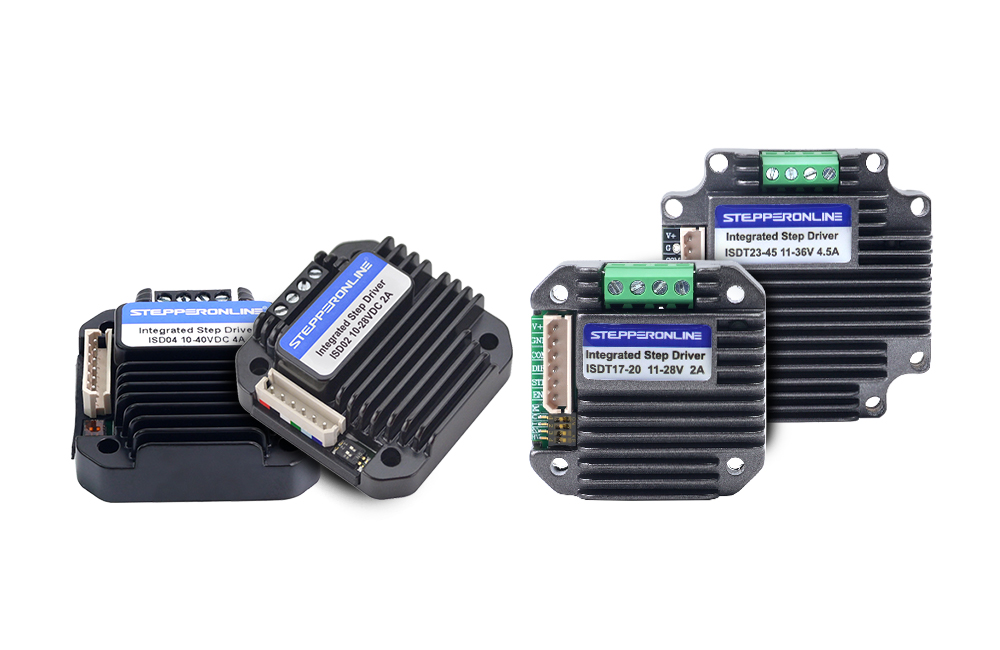

Серия ИСД
Серия ISD — это серия миниатюрных высокопроизводительных драйверов шаговых двигателей с параллельным портом управления. Их главная особенность — компактный размер и высокая управляющая способность. Драйверы разработаны специально для установки на шаговые двигатели. Функция высокоскоростной компенсации тока позволяет компенсировать влияние противоэлектродвижущей силы (ПЭС) при вращении двигателя на высокой скорости.
Популярные модели: ISD02 , ISD04 , ISD08 .

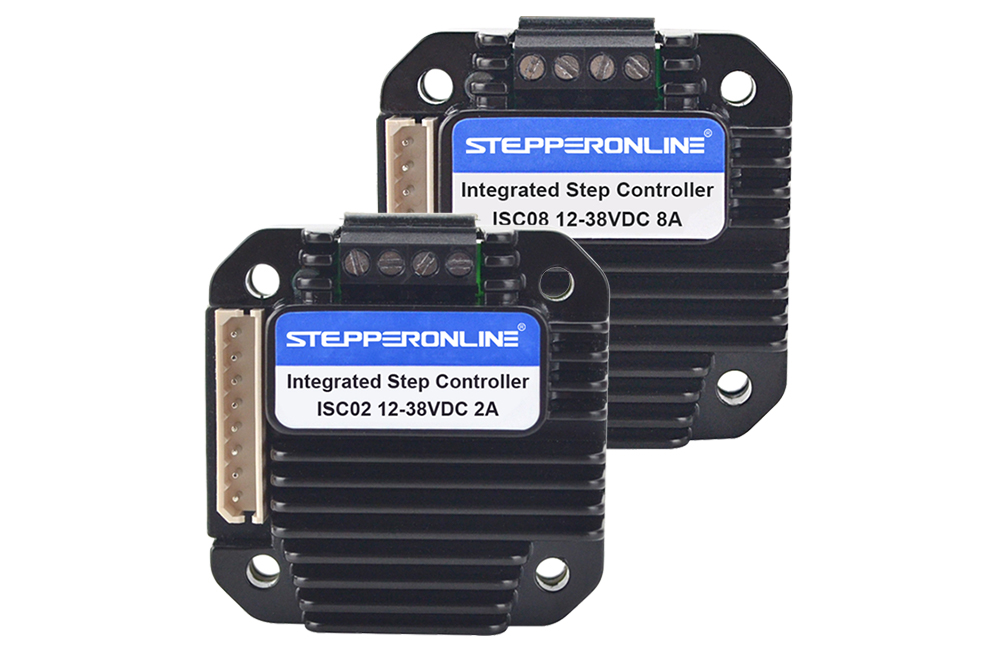

Серия ISC
Серия ISC — это миниатюрный микропроцессорный контроллер шагового двигателя с управлением напряжением. Он разработан специально для установки на шаговые двигатели и отличается простотой управления. В серии ISC скорость двигателя может регулироваться аналоговым напряжением двумя способами: внешним потенциометром или внешним напряжением. Драйвер серии ISC позволяет управлять двигателем без использования устройства управления. Кроме того, благодаря функции компенсации тока высокой скорости, серия ISC компенсирует влияние противоэлектродвижущей силы, возникающей при вращении двигателя на высокой скорости.
Популярные модели: ISC02 , ISC04 , ISC08 .

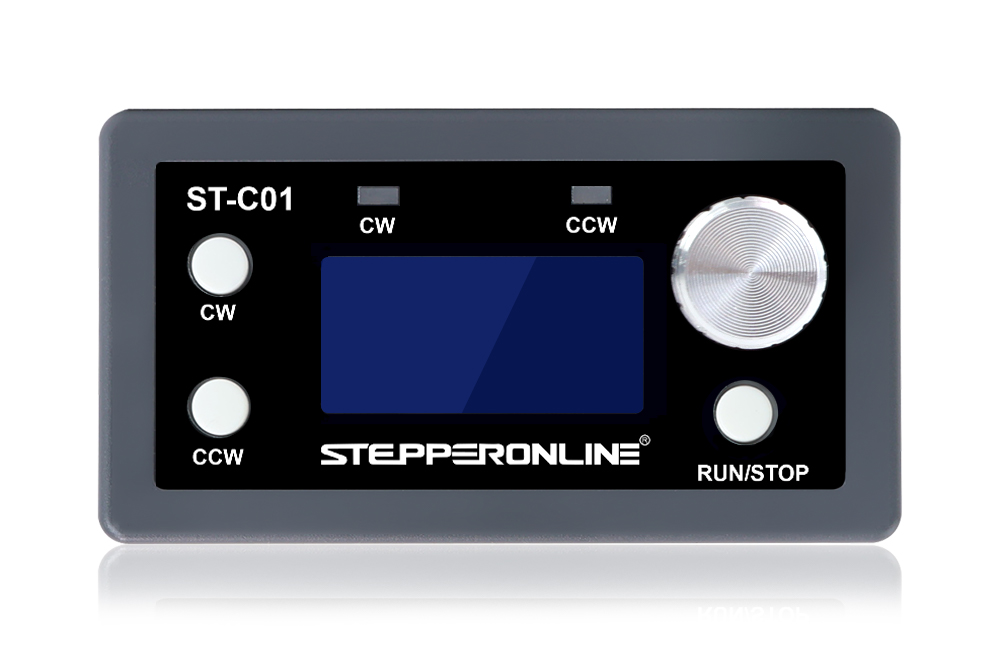

Серия ST-C
Серия ST-C — это усовершенствованный модуль управления для одновальных шаговых двигателей. Он обладает множеством встроенных фиксированных режимов работы, позволяющих быстро задавать расстояние, скорость и задержку движения. Программирование контроллера простое благодаря понятной логике и поддержке энергосбережения при отключении питания.
Модуль может функционировать автономно или легко интегрироваться с другими системами и широко используется в общепромышленных приложениях.
Популярная модель: ST-C01 .
