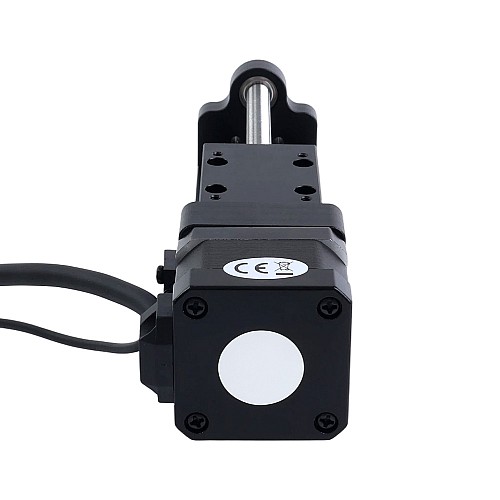

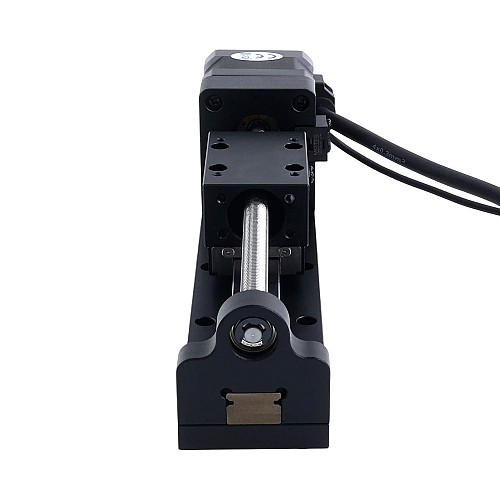

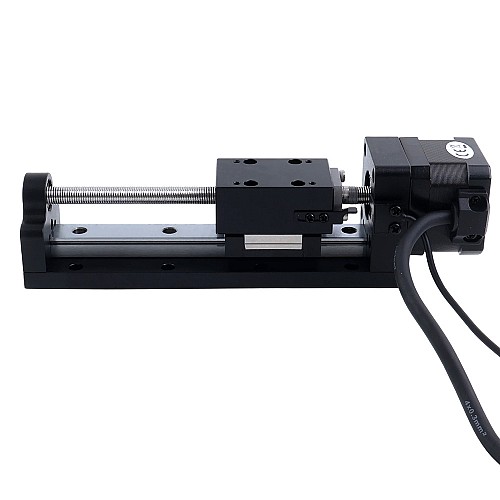

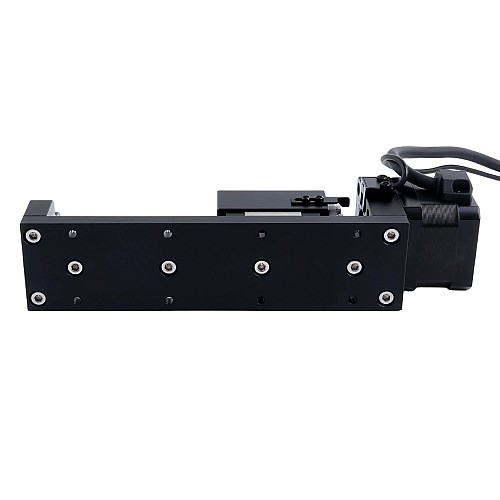

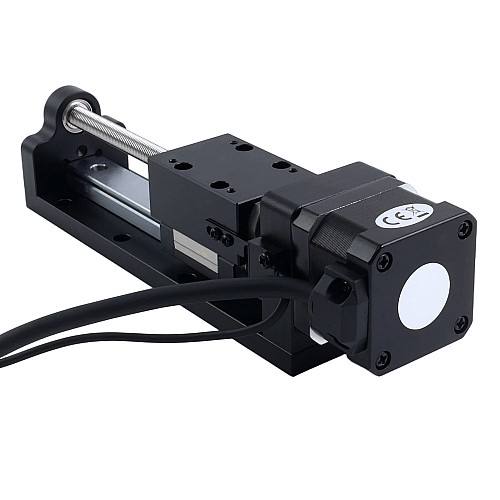

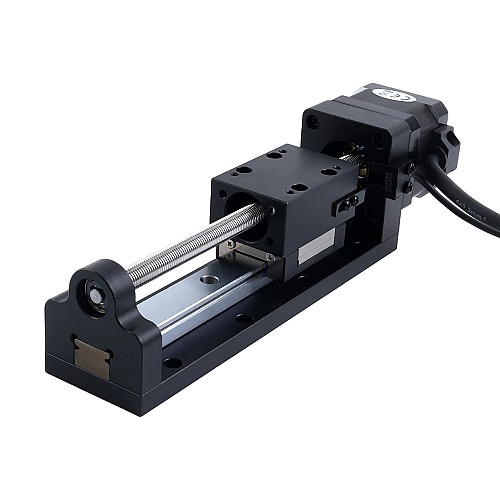

Актуатор с шариковой винтовой передачей и мотором Nema 8 1.5A Ход 80mm 0.40Nm(56.64oz.in)Шаг винта 2mm(0.07874")

0 отзывов - Написать отзыв

руб.18640

5 + руб.17786

10 + руб.17007

50 + руб.16293

100 + руб.15850

В наличии: Предзаказ
Модель: LMD17S15BAB15-080
Вес брутто: 4.16kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот линейный актуатор серии LMD с шаговым двигателем Nema 17 имеет ход 80mm, удерживающий момент 0.40Nm(56.64oz.in) и шаг2mm(0.07874"), и оснащён датчиком.
Данный тип актуатора состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой передачей и линейной направляющей с кареткой. Он обладает преимуществами простой конструкции и компактного монтажного пространства. Отсутствие муфты обеспечивает более высокую точность по сравнению с линейными актуаторами с традиционными муфтовыми конструкциями. Кроме того, актуатор оснащён фотоэлектрическим датчиком для определения нулевой позиции. Этот актуатор широко используется в медицинской промышленности, измерениях, лазерной сварке, лазерной резке, небольших станках с ЧПУ, гравировке и фрезеровании.

Электрические характеристики

MPN: LMD17S15BAB15-080
Тип винта: Шариковый винт
Угол шага: 1.8deg
Момент удержания: 0.40Nm(56.64oz.in)
Максимальное усилие: 480.0N
Номинальная нагрузка: 460.0N
Номинальный ток/фаза: 1.5A
Сопротивление фазы: 2.2ohms ± 10%
Индуктивность: 4.6mH ± 20%(1KHz)
Тип датчика: NPN

Физические характеристики

Размер двигателя: 42 x 42 x 40mm
Длина ходового винта: 139mm
Диаметр ходового винта: 8mm
Макс. длина хода: 80mm(3.1496")
Макс. скорость: 60mm/s
Точность позиционирования: ± 0.02mm
Ход на шаг:0.01mm(0.0003937")
Ход на оборот:2mm(0.07874")
Количество проводов: 4
Длина кабеля: 500mm
Вес: 0.96kg

Подключение двигателя

Pin No.	1	2	3	4
Биполярное	A+	A-	B+	B-
Цвет проводов	Красный	Красный/Белый	Зеленый	Зеленый/Белый

Распиновка фотодатчика

Pin No.	1	2	3	4
Биполярное	+5~24V	GND	Сигнальная линия	N/A
Цвет проводов	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	4.6
Номинальный ток (А)	1.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	56.64
Удерживающий момент (Нсм)	40
Фазовое сопротивление (Ом)	2.2
Физические характеристики
Диаметр ходового винта (мм)	8
Длина хода (мм/фут)	80/0.26
Длина ходового винта (мм)	139
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Тип линейного двигателя	Шариковый винт
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
