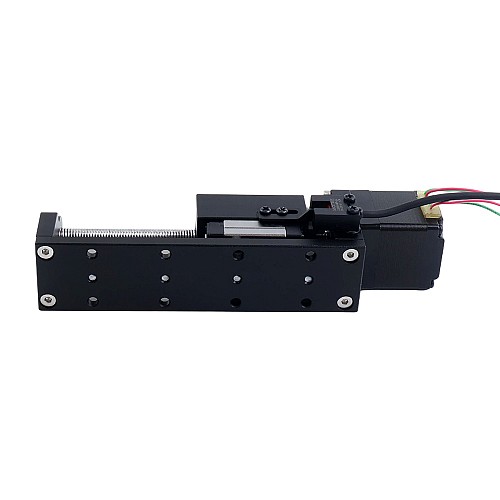

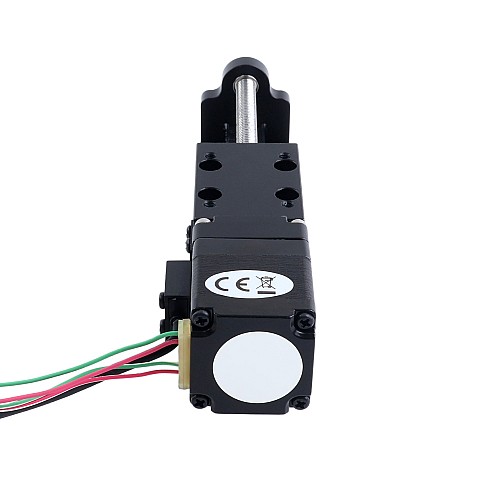

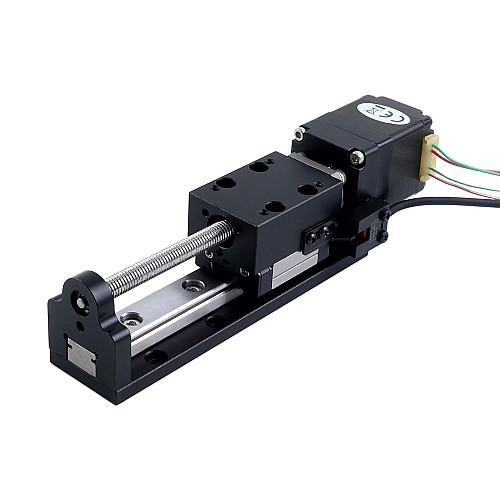

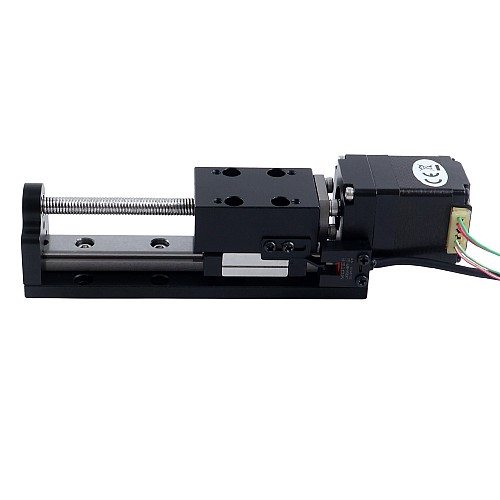

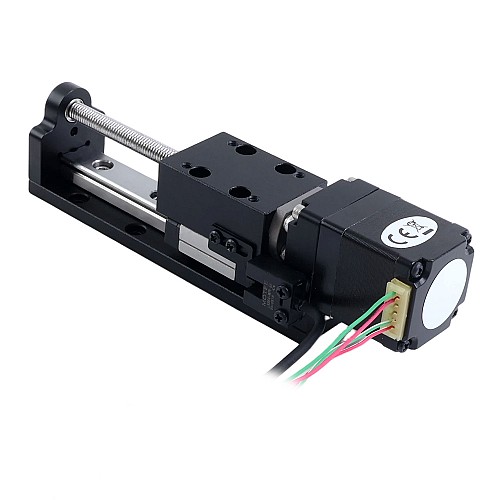

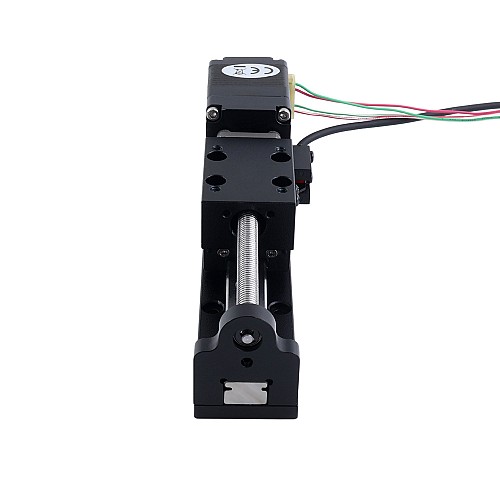

Актуатор с шариковой винтовой передачей и мотором Nema 8 1.0A Ход 25mm 0.05Nm(7.08oz.in)Шаг винта 10mm(0.3937")

0 отзывов - Написать отзыв

руб.19527

5 + руб.18633

10 + руб.17816

50 + руб.17069

100 + руб.16605

В наличии: Предзаказ
Модель: LMD11S13B1M10-025
Вес брутто: 0.57kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот линейный актуатор серии LMD с шаговым двигателем Nema 11 имеет ход 25mm, удерживающий момент 0.05Nm(7.08oz.in) и шаг10mm(0.3937"), и оснащён датчиком.
Данный тип актуатора состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой передачей и линейной направляющей с кареткой. Он обладает преимуществами простой конструкции и компактного монтажного пространства. Отсутствие муфты обеспечивает более высокую точность по сравнению с линейными актуаторами с традиционными муфтовыми конструкциями. Кроме того, актуатор оснащён фотоэлектрическим датчиком для определения нулевой позиции. Этот актуатор широко используется в медицинской промышленности, измерениях, лазерной сварке, лазерной резке, небольших станках с ЧПУ, гравировке и фрезеровании.

Электрические характеристики

MPN: LMD11S13B1M10-025
Тип винта: Шариковый винт
Угол шага: 1.8deg
Момент удержания: 0.05Nm(7.08oz.in)
Максимальное усилие: 7.5N
Номинальная нагрузка: 5.0N
Номинальный ток/фаза: 1.0A
Сопротивление фазы: 2.5ohms ± 10%
Индуктивность: 1.5mH ± 20%(1KHz)
Тип датчика: NPN

Физические характеристики

Размер двигателя: 28 x 28 x 34mm
Длина ходового винта: 72mm
Диаметр ходового винта: 6mm
Макс. длина хода: 25mm(0.98425")
Макс. скорость: 125mm/s
Точность позиционирования: ± 0.02mm
Ход на шаг:0.05mm(0.0019685")
Ход на оборот:10mm(0.3937")
Количество проводов: 4
Длина кабеля: 320mm
Вес: 0.365kg

Подключение двигателя

Pin No.	1	2	3	4
Биполярное	A+	A-	B+	B-
Цвет проводов	Красный	Красный/Белый	Зеленый	Зеленый/Белый

Распиновка фотодатчика

Pin No.	1	2	3	4
Биполярное	+5~24V	GND	Сигнальная линия	N/A
Цвет проводов	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	1.5
Номинальный ток (А)	1
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	7.08
Удерживающий момент (Нсм)	5
Фазовое сопротивление (Ом)	2.5
Физические характеристики
Диаметр ходового винта (мм)	6
Длина хода (мм/фут)	25/0.08
Длина ходового винта (мм)	72
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Тип линейного двигателя	Шариковый винт
Ход/оборот (мм)	10
Ход/Шаг (мм)	0.05
