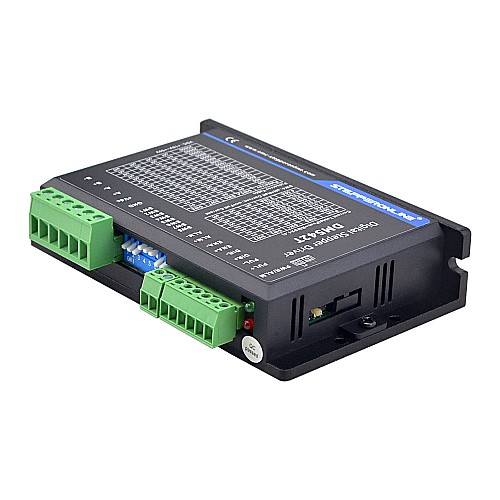

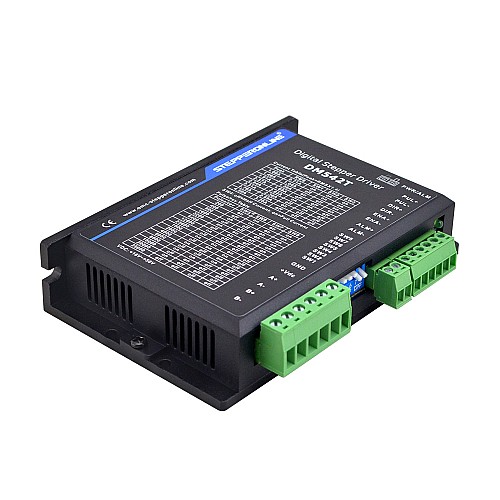

Цифровой шаговый драйвер 1,0–4,5 А, 18–50 В постоянного тока для шаговых двигателей Nema 17, 23, 24

DM542T — это полностью цифровой драйвер шагового двигателя, разработанный с использованием передового алгоритма управления DSP, основанного на новейших технологиях управления движением. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и отсутствие нестабильности в среднем диапазоне. Функции автоматической идентификации двигателя и автоматической настройки параметров обеспечивают быструю настройку оптимальных режимов для различных двигателей. По сравнению с традиционными аналоговыми приводами, DM542T обеспечивает значительно меньший уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Его уникальные характеристики делают DM542T идеальным выбором для приложений с высокими требованиями. Настоятельно рекомендуется использовать его в качестве драйвера NEMA 17 и NEMA 23.

Ключевые особенности

• Поддержка режима PUL/DIR
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току
• Плавный пуск без «скачка» при включении

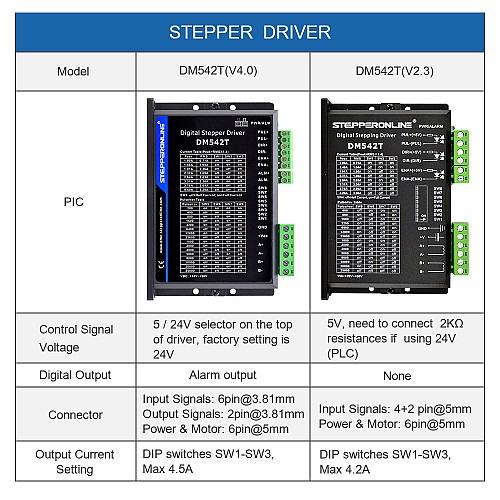

• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Подходит для 2-фазных и 4-фазных двигателей, хорошо работает с драйверами NEMA 17 и NEMA 23.

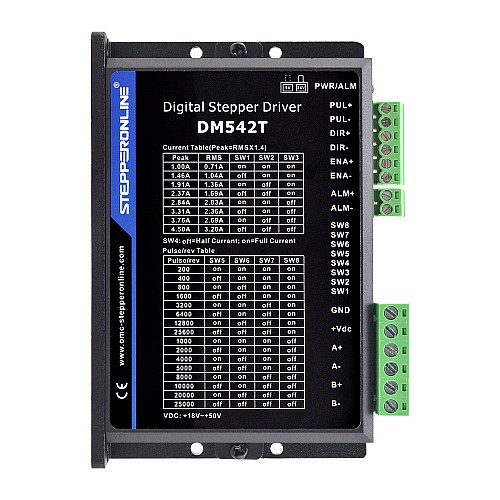

• 8 выбираемых пиковых токов, включая 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,50 А
• Автоматическая идентификация двигателя и автоматическая настройка параметров при включении питания обеспечивают оптимальные реакции с различными двигателями.
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• 16 выбираемых разрешений микрошага, включая 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Электрические характеристики

• Выходной пиковый ток: 1,0 ~ 4,5 А (3,2 RMS)
• Входное напряжение: +18~50 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0℃ － 40℃
• Вибрация: 10-55 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 210 г (7,4 унции)
