мотор-редуктор постоянного тока — это компактный и универсальный электродвигатель, сочетающий в себе двигатель постоянного тока и редуктор. Это сочетание технологий сочетает в себе преимущества обоих миров: высокую скорость и крутящий момент двигателя постоянного тока, а также точное управление скоростью и повышенный крутящий момент редуктора. Они широко используются в самых разных областях: от питания роботов и дронов до управления конвейерными лентами и автоматическими дверями.

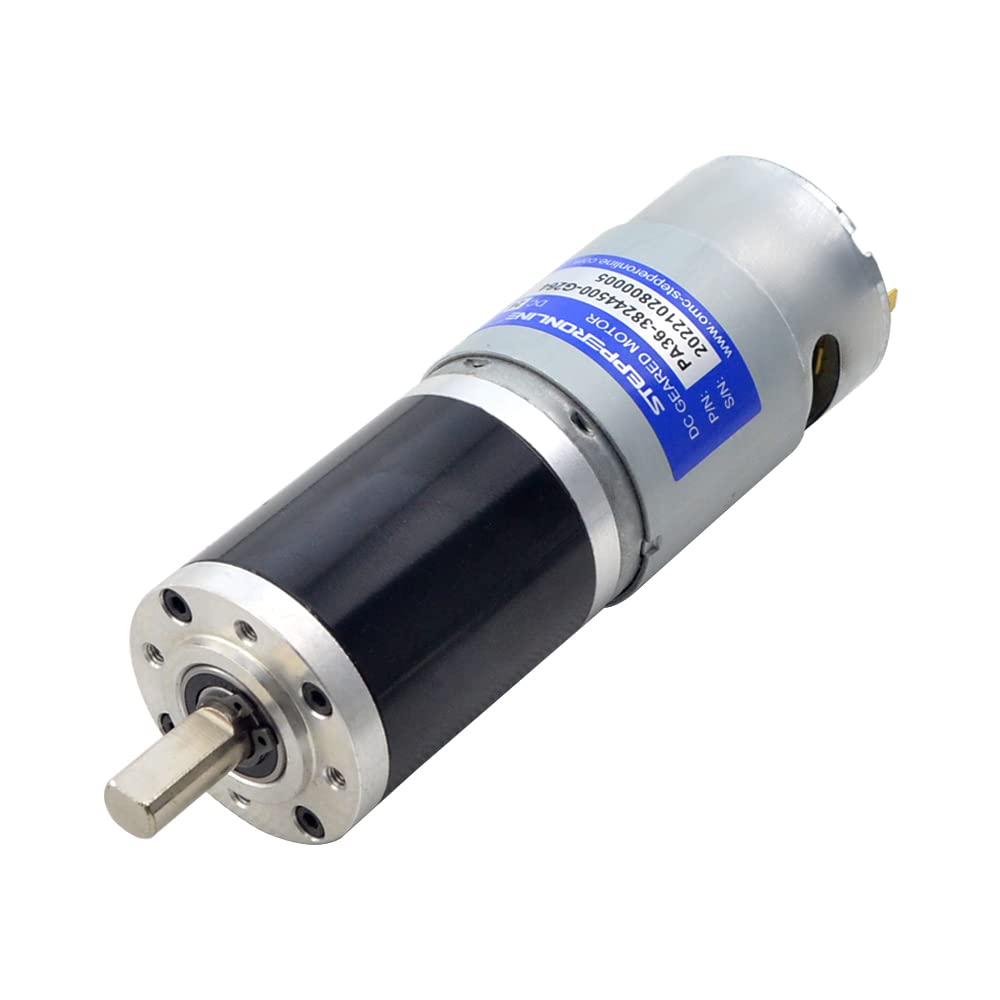

Что такое редукторный двигатель постоянного тока?
По своей сути, редукторный двигатель постоянного тока — это относительно простое, но мощное электромеханическое устройство. Он состоит из двух основных компонентов:
- Двигатель постоянного тока: это сердце системы, преобразующее электрическую энергию во вращение. Подача напряжения на клеммы двигателя создаёт электромагнитное поле, которое заставляет вал двигателя вращаться. Скорость вращения напрямую зависит от подаваемого напряжения.
- Редуктор: по сути, это набор шестерён, расположенных в определённой конфигурации. Редуктор выполняет две основные функции: снижает скорость вращения вала двигателя (часто значительно) и увеличивает крутящий момент. Передаточное отношение, определяемое числом зубьев каждой шестерни, определяет степень снижения скорости и увеличения крутящего момента.
Представьте себе двигатель постоянного тока, вращающийся с высокой скоростью, но с относительно небольшой силой вращения, как двигатель гоночного автомобиля. Редуктор действует как передающая система, преобразуя эту высокую скорость в более медленное, более управляемое вращение со значительно большей мощностью, аналогичное пониженной передаче в автомобиле. Это позволяет двигателям постоянного тока с редуктором решать задачи, требующие как точности движений, так и способности преодолевать сопротивление.
Как работает редукторный двигатель постоянного тока?
Работу редукторного двигателя постоянного тока можно разбить на ряд этапов:
- Электрический вход: когда на клеммы двигателя подается постоянное напряжение, внутри двигателя создается электромагнитное поле.
- Магнитная сила: это электромагнитное поле взаимодействует с постоянными магнитами, расположенными внутри ротора двигателя (вращающейся части). Взаимодействие между этими магнитными полями создаёт силу, заставляющую ротор вращаться.
- Регулировка скорости: скорость ротора прямо пропорциональна приложенному напряжению. Регулируя напряжение, можно точно контролировать скорость вращения вала двигателя.
- Передача мощности: вращающийся вал двигателя передает свою энергию на входной вал редуктора.
- Редуктор: шестерни редуктора зацепляются друг с другом, а передаточное отношение определяет степень снижения скорости. Например, передаточное отношение 10:1 соответствует 10 оборотам вала двигателя на каждый оборот выходного вала.
- Увеличение крутящего момента: при снижении скорости редуктор также увеличивает выходной крутящий момент. Крутящий момент — это, по сути, крутящая сила вала двигателя, и это увеличение позволяет двигателю выдерживать более высокие нагрузки или преодолевать большее сопротивление.
- Вращение на выходе: Конечным результатом системы является медленно вращающийся вал со значительно увеличенным крутящим моментом по сравнению с исходным валом двигателя постоянного тока.
Различные типы мотор-редукторов постоянного тока
Редукторные двигатели постоянного тока выпускаются в самых разных конфигурациях для различных применений. Ниже представлен обзор некоторых наиболее распространённых типов:
- Щёточные двигатели постоянного тока с редуктором: это наиболее распространённый тип двигателей, оснащённый щётками, контактирующими с коллектором на валу двигателя. Они предлагают хорошее сочетание производительности, стоимости и простоты управления.
- Бесщёточные двигатели постоянного тока с редуктором (BLDC): в этих двигателях используется электронная коммутация вместо щёток, что обеспечивает более высокую эффективность, меньшие требования к техническому обслуживанию и более длительный срок службы. Однако они, как правило, дороже щёточных двигателей постоянного тока.
- Планетарные мотор-редукторы: эти двигатели используют планетарную передачу, обеспечивая высокий крутящий момент в компактном корпусе. Они часто используются в приложениях, требующих высокой точности и плавности работы.
- Угловые мотор-редукторы: у этих двигателей выходной вал расположен под углом 90 градусов к валу двигателя, что делает их идеальными для ситуаций, когда пространство ограничено или требуется вращение под прямым углом.
- Червячные мотор-редукторы: эти двигатели используют червячную передачу и червячное колесо, обеспечивая исключительно высокое снижение крутящего момента и самоторможение. Они отлично подходят для низкоскоростных применений с высоким крутящим моментом.
Применение мотор-редукторов постоянного тока
| Приложение | Пример |
| Оборудование для автоматизации | Конвейеры, подъемно-транспортные машины |
| Производство | Сборочные линии, системы обработки материалов |
| Медицинские приборы | Бормашины для стоматологов, хирургические роботы |
| Системы безопасности | Камеры видеонаблюдения, автоматические двери |
| Электроинструменты | Дрели, отвертки, пилы |
| Бытовая электроника | CD-плееры, принтеры, массажные кресла |
| Системы отопления, вентиляции и кондиционирования воздуха | Заслонки, приводы |
| Сельское хозяйство | Системы полива, автоматические кормушки |
| Транспорт | Регуляторы сидений, стеклоподъемники |
Выбор правильного редукторного двигателя постоянного тока
Выбор подходящего редукторного двигателя постоянного тока для вашего проекта требует тщательного рассмотрения нескольких ключевых факторов. Ниже представлена таблица с некоторыми из важнейших параметров, которые следует оценить:
| Фактор | Описание |
| Номинальное напряжение | Напряжение постоянного тока, на которое рассчитан двигатель (например, 12 В, 24 В) |
| Скорость | Желаемая выходная скорость вала двигателя (обычно в об/мин) |
| Крутящий момент | Требуемый крутящий момент для работы с нагрузкой (часто указывается в унциях на дюйм или фунтах на дюйм) |
| Передаточное отношение | Необходимое количество снижения скорости и увеличения крутящего момента |
| Тип двигателя | Щеточный электродвигатель постоянного тока, бесщеточный электродвигатель постоянного тока, планетарный, угловой, червячный и т. д. |
| Размер вала | Диаметр вала двигателя (важно для монтажа и крепления компонентов) |
| Рабочий цикл | Процент времени, в течение которого двигатель будет работать под нагрузкой |
| Условия окружающей среды | Рабочая температура, влажность и воздействие пыли или жидкостей |
| Расходы | Баланс требований к производительности с бюджетными ограничениями |
Тщательно проанализировав эти факторы, вы сможете выбрать редукторный двигатель постоянного тока, который идеально соответствует конкретным потребностям вашего проекта.
Где купить редукторные двигатели постоянного тока
Редукторные двигатели постоянного тока можно приобрести из различных источников, включая:
- Интернет-магазины: Крупные интернет-магазины, такие как Amazon и Digi-Key, предлагают широкий выбор редукторных двигателей постоянного тока от различных производителей.
- Дистрибьюторы электроники: Дистрибьюторы электроники, специализирующиеся на компонентах промышленной автоматизации, обычно имеют на складе полный ассортимент редукторных двигателей постоянного тока.
- Специализированные магазины электродвигателей: есть магазины, специализирующиеся исключительно на электродвигателях, предлагающие консультации экспертов и тщательно подобранный выбор редукторных двигателей постоянного тока.
- Веб-сайты производителей: Многие производители редукторных двигателей постоянного тока осуществляют продажи напрямую через свои веб-сайты, предоставляя подробные спецификации и техническую поддержку.
Поставщики мотор-редукторов постоянного тока
Среди множества поставщиков редукторных двигателей постоянного тока выделяется одна известная компания:
- Компания STEPPERONLINE специализируется на шаговых двигателях и драйверах уже более 17 лет. Мы стремимся создать лучшую онлайн-платформу для продажи шаговых двигателей, драйверов шаговых двигателей и аксессуаров для компаний и клиентов с разным уровнем подготовки. Будучи клиентоориентированной компанией, STEPPERONLINE предлагает высококачественную, доступную по цене продукцию и исключительный сервис, что получило широкое признание клиентов из более чем 30 стран. STEPPERONLINE стремится предоставить платформу для всё большего числа малых и средних предприятий, любителей и мастеров-любителей, чтобы они могли получать товары, которые они не могли бы получить напрямую с заводов, например, двигатели, изготовленные по индивидуальному заказу, и по сниженным ценам.
Диапазоны цен на редукторные двигатели постоянного тока
Стоимость редукторного двигателя постоянного тока варьируется в зависимости от нескольких факторов, включая:
- Тип двигателя: Как правило, бесщеточные двигатели постоянного тока стоят дороже щеточных двигателей постоянного тока.
- Номинальная мощность: двигатели с более высокими номинальными напряжениями и крутящим моментом, как правило, стоят дороже.
- Передаточное отношение: более сложные редукторы с более высокими передаточными отношениями могут привести к увеличению цены.
- Особенности: Дополнительные функции, такие как энкодеры или контроллеры скорости, могут увеличить стоимость.
- Бренд и качество: Известные бренды и двигатели с материалами высшего качества обычно имеют более высокую цену.
Вот общая оценка диапазонов цен на редукторные двигатели постоянного тока:
- Низкая стоимость: 5–20 долларов США (простые щеточные двигатели постоянного тока с низкой номинальной мощностью)
- Средний ценовой диапазон: 20–100 долларов США (щеточные и бесщеточные двигатели постоянного тока со средней мощностью и характеристиками)
- High-End: $100+ (мощные бесщеточные двигатели постоянного тока, планетарные редукторные двигатели и специальные двигатели)
Плюсы и минусы редукторных двигателей постоянного тока
Плюсы:
- Универсальность: редукторные двигатели постоянного тока предлагают широкий диапазон комбинаций скорости и крутящего момента, что делает их пригодными для самых разных сфер применения.
- Управляемость: возможность регулировать как скорость, так и крутящий момент позволяет точно контролировать движения машины.
- Долговечность: многие редукторные двигатели постоянного тока рассчитаны на жесткие условия эксплуатации и непрерывную работу.
- Экономическая эффективность: в зависимости от требуемой мощности и характеристик редукторные двигатели постоянного тока могут быть экономически эффективным решением для различных сфер применения.
Минусы:
- Сложность: по сравнению с более простыми двигателями постоянного тока, редукторные двигатели имеют дополнительные механические компоненты, которые требуют обслуживания и могут быть подвержены износу.
- Тепловыделение: При высоких нагрузках редукторные двигатели постоянного тока могут выделять тепло, что требует применения надлежащих стратегий отвода тепла.
- Шум: Щеточные двигатели постоянного тока могут быть шумными, в то время как двигатели BLDC, как правило, работают тише, но для некоторых применений могут потребоваться дополнительные меры по снижению шума.
Выбор правильного редукторного двигателя постоянного тока требует тщательного взвешивания всех «за» и «против», чтобы обеспечить его соответствие конкретным потребностям вашего проекта.
Часто задаваемые вопросы о мотор-редукторах постоянного тока
В этом разделе часто задаваемых вопросов мы ответим на некоторые из наиболее часто задаваемых вопросов о редукторных двигателях постоянного тока:
В: В чем разница между двигателем постоянного тока и редукторным двигателем постоянного тока?
A: Двигатель постоянного тока — это основной компонент электродвигателя, преобразующий электрическую энергию во вращение. Редукторный двигатель постоянного тока сочетает в себе двигатель постоянного тока и редуктор, обеспечивая пониженную скорость и повышенный крутящий момент по сравнению с отдельным двигателем.
В: Как контролировать скорость редукторного двигателя постоянного тока?
A: Скорость двигателя постоянного тока в основном регулируется путём регулирования напряжения, подаваемого на двигатель. Этого можно добиться с помощью простого источника постоянного тока с регулируемым напряжением или специального контроллера двигателя с более продвинутыми функциями, такими как регулировка скорости и направления вращения.
В: Какой тип редукторного двигателя постоянного тока подойдет для моего проекта?
A: Идеальный выбор редукторного двигателя постоянного тока для вашего проекта зависит от ряда факторов, таких как требуемая скорость, крутящий момент, номинальное напряжение и условия окружающей среды. Внимательно изучив эти параметры и ознакомившись с разделом «Выбор правильного редукторного двигателя постоянного тока» ранее, вы сможете принять обоснованное решение.
В: Где я могу найти технические характеристики редукторных двигателей постоянного тока?
О: Большинство производителей редукторных двигателей постоянного тока предоставляют подробные технические характеристики на своих веб-сайтах или в технических описаниях. Эти характеристики обычно включают информацию о номинальном напряжении, скорости, крутящем моменте, передаточном отношении, размере вала и габаритные чертежи.
В: Какие меры предосторожности следует соблюдать при использовании редукторных двигателей постоянного тока?
О: Вот некоторые основные правила безопасности:
- Всегда следуйте инструкциям производителя по установке и эксплуатации.
- Используйте источник напряжения, соответствующий номинальным характеристикам двигателя.
- Обеспечьте надлежащую вентиляцию или отвод тепла для предотвращения перегрева.
- Надежно закрепите двигатель, чтобы предотвратить несчастные случаи из-за ослабленных деталей.
- Перед выполнением любых работ по техническому обслуживанию или ремонту отключите источник питания.
Соблюдая эти рекомендации, вы сможете обеспечить безопасную и эффективную работу вашего редукторного двигателя постоянного тока.
Надеюсь, это подробное руководство поможет вам по-новому взглянуть на редукторные двигатели постоянного тока. Эти универсальные и мощные устройства играют важнейшую роль в различных областях применения, и, внимательно изучив вышеперечисленные факторы, вы сможете выбрать идеальный редукторный двигатель постоянного тока для вашего следующего проекта.
