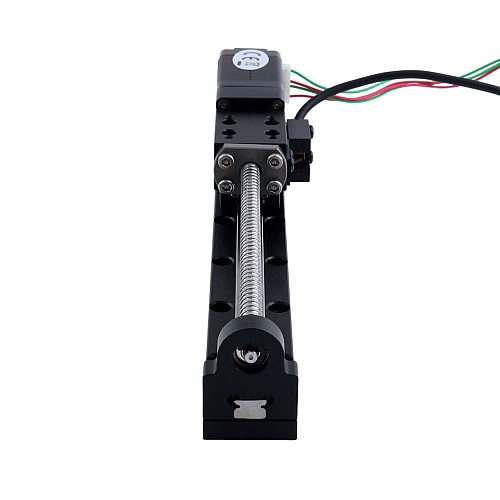

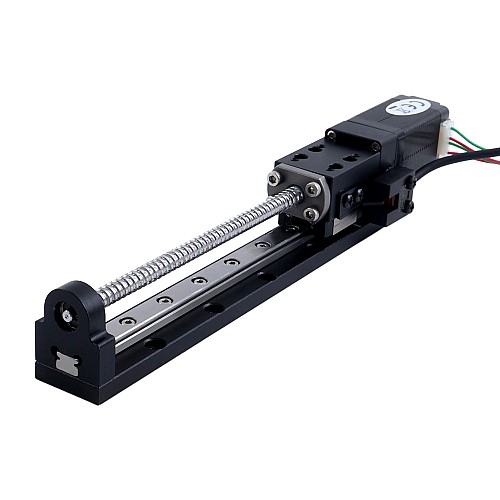

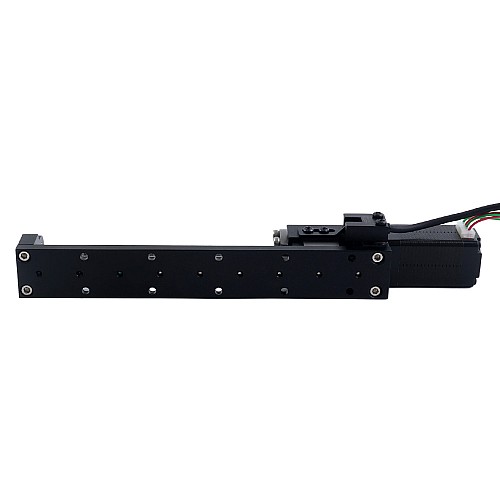

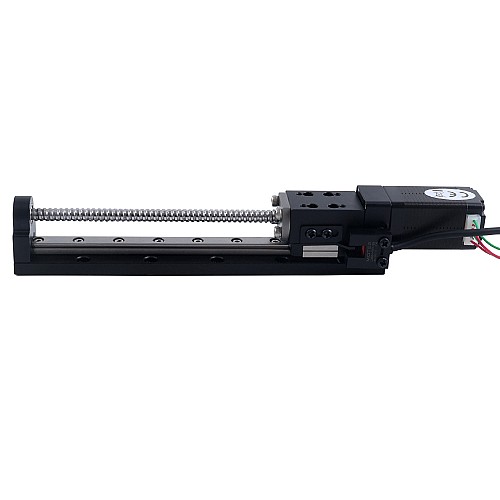

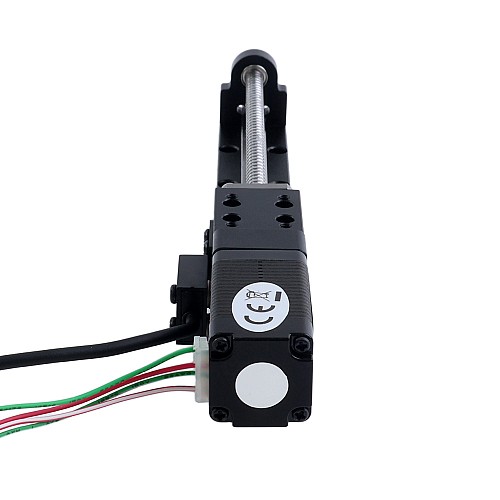

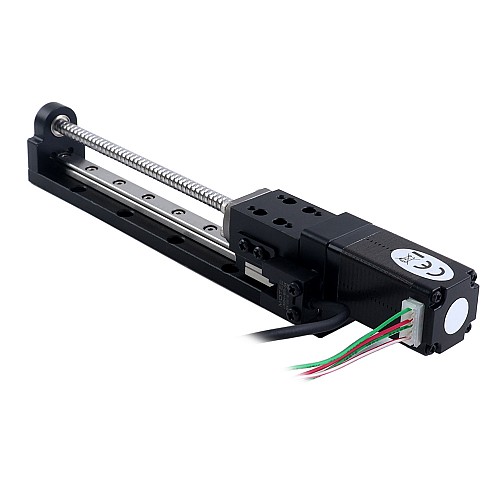

Актуатор с шариковой винтовой передачей и мотором Nema 8 0.5A Ход 90mm 0.02Nm(2.83oz.in)Шаг винта 2mm(0.07874")

0 отзывов - Написать отзыв

руб.18640

5 + руб.17786

10 + руб.17007

50 + руб.16293

100 + руб.15850

В наличии: 200
Модель: LMD8S15BAA05-090
Вес брутто: 0.37kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Этот линейный актуатор серии LMD с шаговым двигателем Nema 8 имеет ход 90mm, удерживающий момент 0.02Nm(2.83oz.in) и шаг2mm(0.07874"), и оснащён датчиком.
Данный тип актуатора состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой передачей и линейной направляющей с кареткой. Он обладает преимуществами простой конструкции и компактного монтажного пространства. Отсутствие муфты обеспечивает более высокую точность по сравнению с линейными актуаторами с традиционными муфтовыми конструкциями. Кроме того, актуатор оснащён фотоэлектрическим датчиком для определения нулевой позиции. Этот актуатор широко используется в медицинской промышленности, измерениях, лазерной сварке, лазерной резке, небольших станках с ЧПУ, гравировке и фрезеровании.

Электрические характеристики

MPN: LMD8S15BAA05-090
Тип винта: Шариковый винт
Угол шага: 1.8deg
Момент удержания: 0.02Nm(2.83oz.in)
Максимальное усилие: 52.5N
Номинальная нагрузка: 32.5N
Номинальный ток/фаза: 0.5A
Сопротивление фазы: 12.5ohms ± 10%
Индуктивность: 11.0mH ± 20%(1KHz)
Тип датчика: NPN

Физические характеристики

Размер двигателя: 20 x 20 x 38.2mm
Длина ходового винта: 124mm
Диаметр ходового винта: 5mm
Макс. длина хода: 90mm(3.5433")
Макс. скорость: 40mm/s
Точность позиционирования: ± 0.02mm
Ход на шаг:0.01mm(0.0003937")
Ход на оборот:2mm(0.07874")
Количество проводов: 4
Длина кабеля: 320mm
Вес: 0.25kg

Подключение двигателя

Pin No.	1	2	3	4
Биполярное	A+	A-	B+	B-
Цвет проводов	Красный	Красный/Белый	Зеленый	Зеленый/Белый

Распиновка фотодатчика

Pin No.	1	2	3	4
Биполярное	+5~24V	GND	Сигнальная линия	N/A
Цвет проводов	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	11.0
Номинальный ток (А)	0.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	2.83
Удерживающий момент (Нсм)	2
Фазовое сопротивление (Ом)	12.5
Физические характеристики
Диаметр ходового винта (мм)	5
Длина хода (мм/фут)	90/0.3
Длина ходового винта (мм)	124
Размер рамы (мм)	Nema 08 (20 x 20)
Тип линейного двигателя	Шариковый винт
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
