Драйвер шагового двигателя с замкнутым контуром Modbus RS485 2,1–8,0 А, 30–110 В постоянного тока или 18–80 В переменного тока

Серия CLRS — это драйверы шаговых двигателей с замкнутым контуром, основанные на стандартном протоколе Modbus RS485. Благодаря интерфейсу RS485, возможно объединение в сеть до 31 оси. Встроенная функция PR с 16-сегментной таблицей положений (режим PR) позволяет не только решить проблему потери шагов в системах с разомкнутым контуром, но и сэкономить на дополнительных контроллерах в большинстве приложений «точка-точка», значительно повышая надежность системы и снижая стоимость. Серия CLRS также поддерживает функцию обучения, режимы работы «Положение профиля», «Скорость профиля» и «Возврат в исходное положение».

Ключевые особенности

• Подходит для Nema 34 с разрешением энкодера от 1000 до 5000 имп/пр
• Поддержка протокола Modbus RS485, внутренние 16-сегментные позиционные инструкции
• Нет потери шага, нет рывков, нет резервирования крутящего момента
• Движение может быть запущено через внешний ввод-вывод или RS485.
• 7 настраиваемых цифровых входов, 3 оптически изолированных цифровых выхода
• Входы Limit, Limit-, Origin, Quick stop, Enable, JOG, JOG- и Position Table
• Выходы «Тревога», «Тормоз», «Возврат в исходное положение завершен», «В позиции завершен», «Инструкции завершены», «Путь завершен»
• RS232 для подключения к программному обеспечению для настройки, RS485 для управления полевой шиной
• Защита от перенапряжения, перегрузки по току, ошибки позиционирования, ошибки кабеля энкодера и т. д.
• По умолчанию поддерживается кодер с разрешением 1000PPR, но вы также можете настроить любое разрешение в диапазоне от 0 до 5000PPR.

Товарная накладная

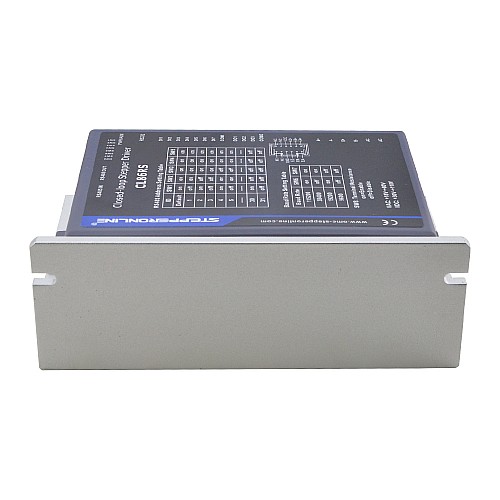

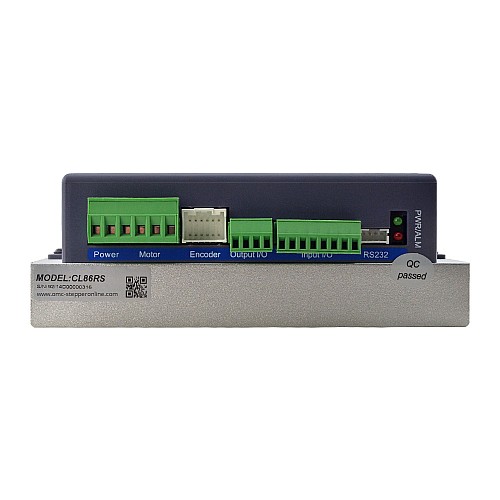

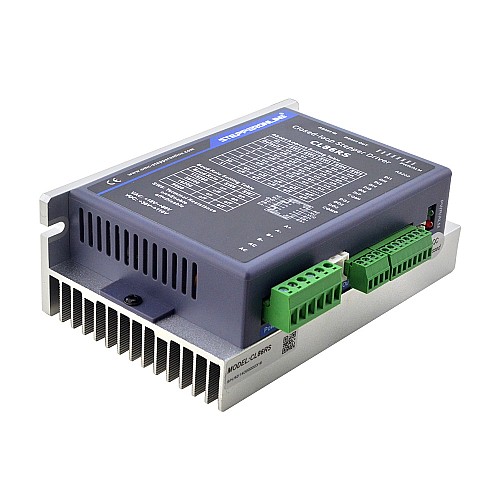

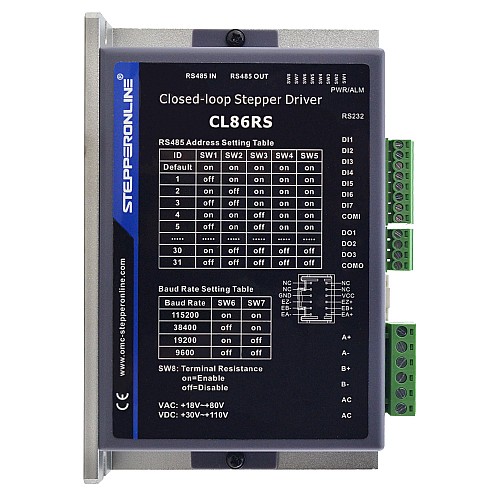

• 1 x Драйвер CL86RS

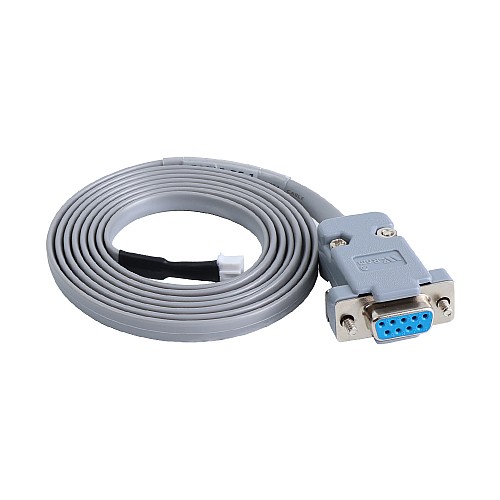

• 1 x Кабель RS232 CABLE-PC-1

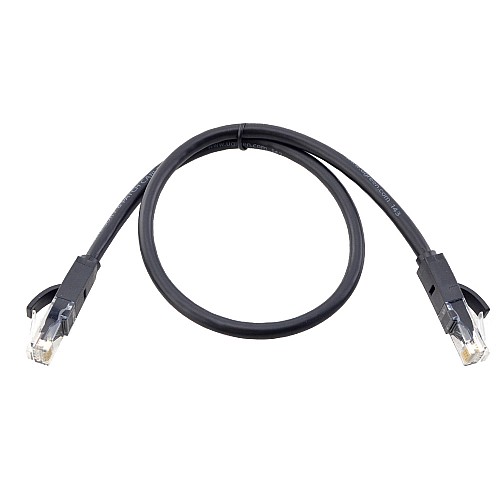

• 1 сетевой кабель RS485 длиной 0,5 м

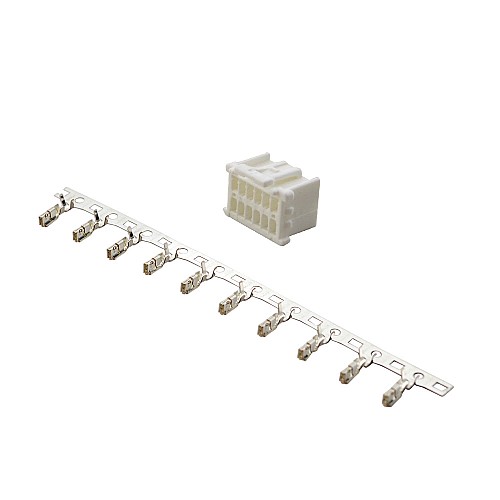

• 1 x разъем энкодера
