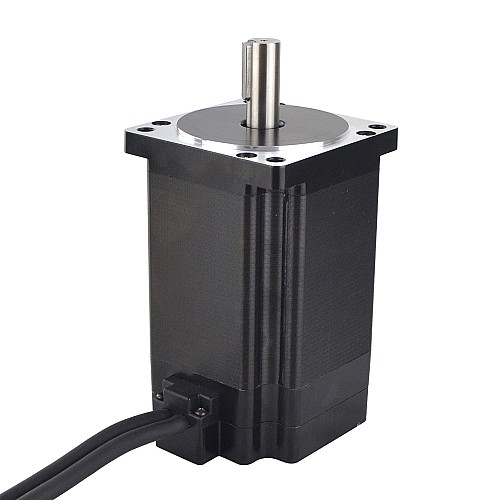

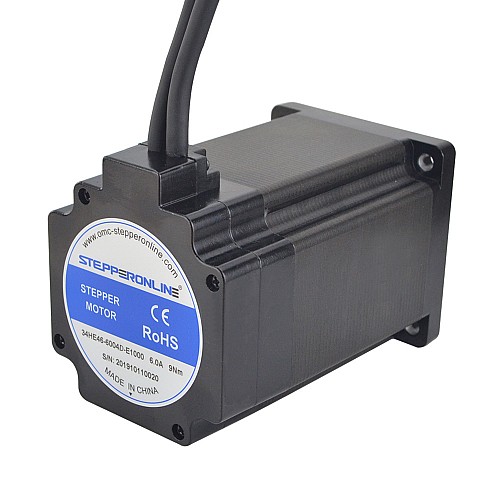

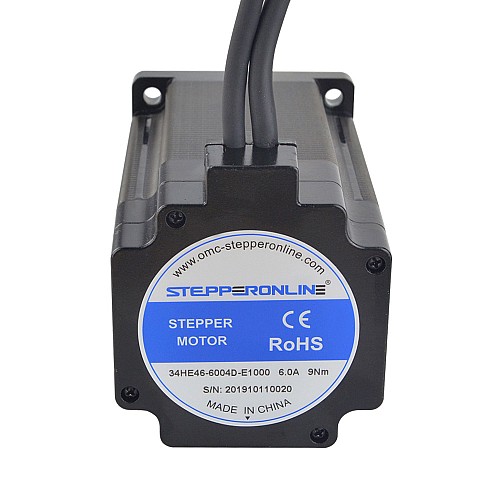

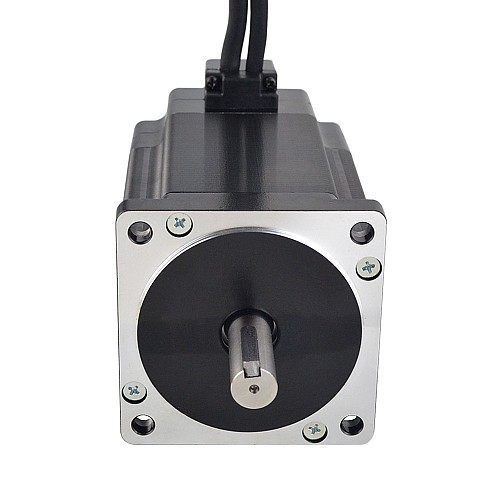

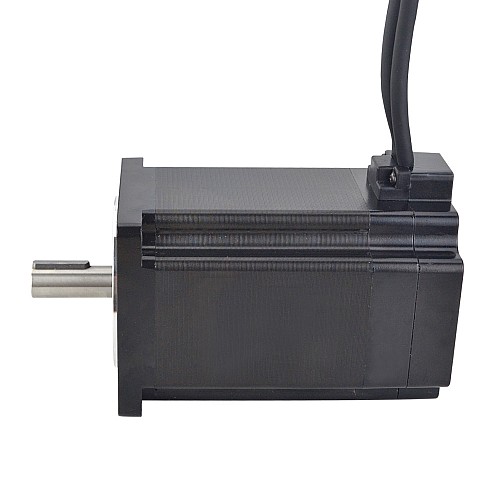

Шаговый двигатель Nema 34 серии E с замкнутым контуром, 9 Нм (1274,5 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.3030

5 + руб.2985

10 + руб.2942

50 + руб.2899

100 + руб.2858

В наличии: 10000
Модель: 34HE46-6004D-E1000
Вес брутто: 4.55kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 156

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 34HE46-6004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 9,0 Нм (1274,5 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,45 Ом ± 10%
Индуктивность: 4,6 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 86 x 86 мм
Длина тела: 134,5 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина вала шпоночного паза: 25 мм
Длина вывода: 300 мм
Вес: 4,15 кг

Спецификация кодировщика

Тип выходной цепи: дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 4 В
Максимальное напряжение питания: 5 В
Выходной ток: 100 мА
Выходное высокое напряжение: 5 В
Выходное низкое напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4.6
Каналы выходного сигнала	2
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	1274.5
Удерживающий момент (Нсм)	900
Фазовое сопротивление (Ом)	0.45
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина тела (мм)	134.5
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Серия продуктов	Э
