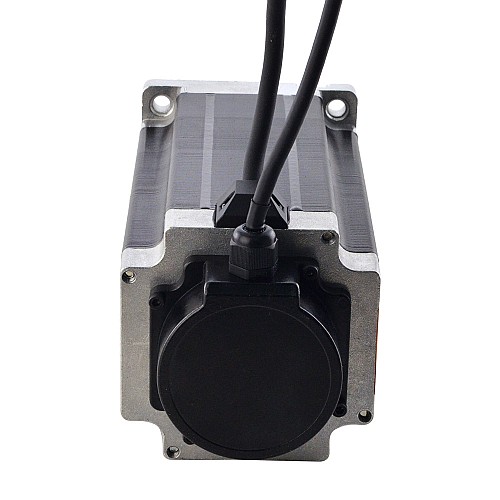

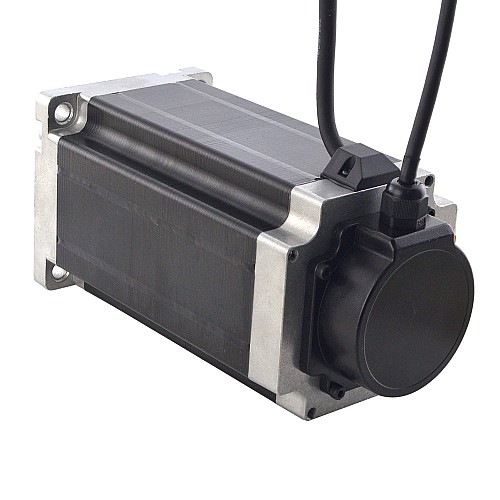

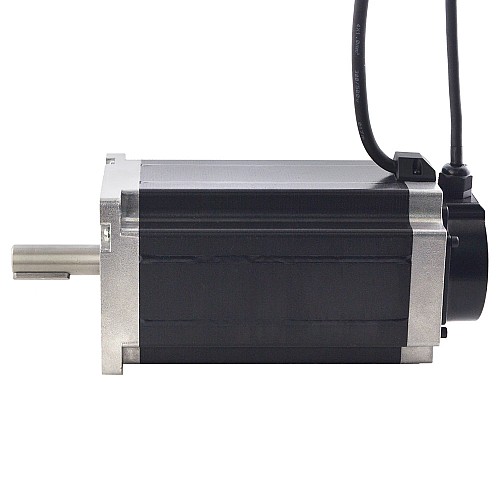

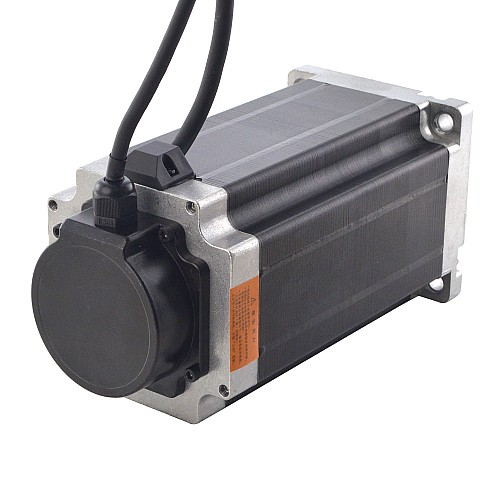

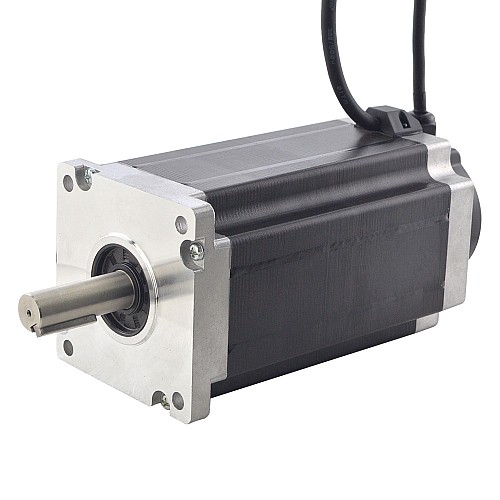

Шаговый двигатель Nema 42 серии S с замкнутым контуром, 30 Нм (4248,35 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 42HS79-8004D-E1000
Вес брутто: 12.79kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 33

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 42HS79-8004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 30 Нм (4248,35 унций-дюймов)
Номинальный ток/фаза: 8,0 А
Сопротивление фазы: 1,15 Ом ± 10%
Индуктивность: 17,5 мГн ± 20% (1 кГц)

Физические характеристики

Размер рамы: 110 x 110 мм
Длина корпуса: 201 мм
Вал Диаметр: Φ19 мм
Длина вала: 55,5 мм
Длина вала со шпоночным пазом: 35 мм
Длина вывода: 3000 мм
Вес: 12 кг

Характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Напряжение питания мин.: 4 В
Напряжение питания макс.: 5 В
Выходной ток: 100 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 4,5 В
Выходная частота макс.: 60 кГц

Подключение

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

PIN-код	2	3	1	13	11	12
Кодер	VCC	GND	EA+	EA-	EB+	EB-

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	17.5
Каналы выходного сигнала	2
Номинальный ток (А)	8.0
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	4248.35
Удерживающий момент (Нсм)	3000
Фазовое сопротивление (Ом)	1.15
Физические характеристики
Диаметр вала (мм)	19
Длина вала (мм)	55.5
Длина тела (мм)	201
Размер рамы (мм)	Nema 42 (110 x 110)
Серия продуктов	Серия S
