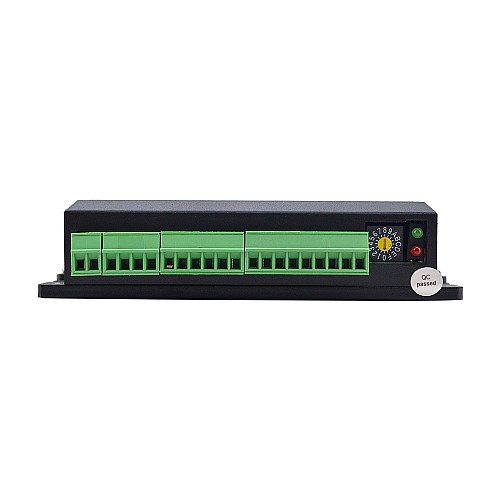

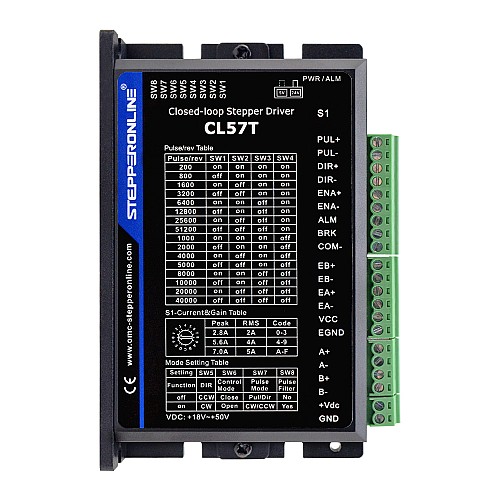

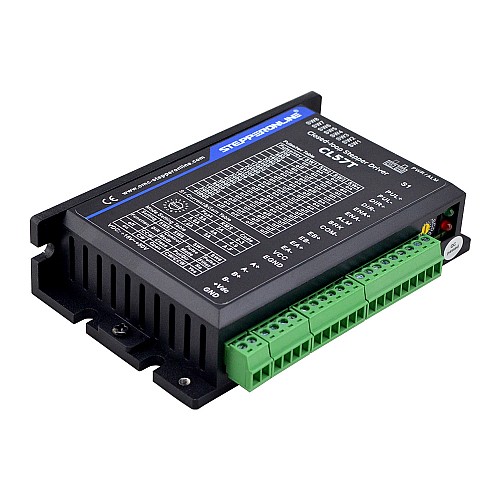

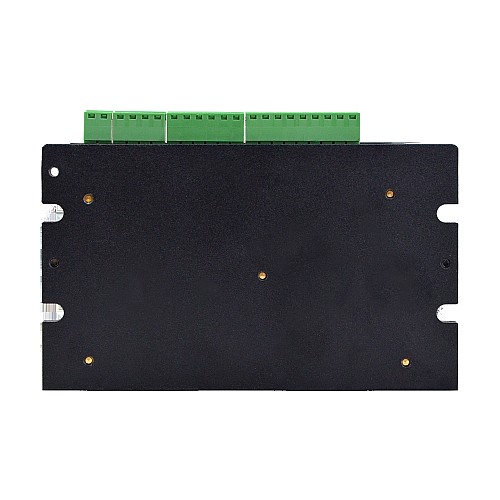

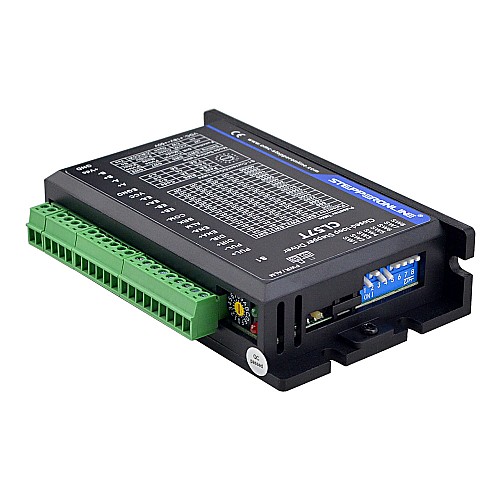

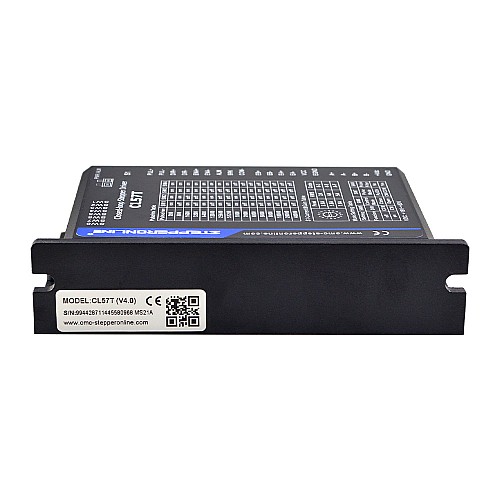

Драйвер шагового двигателя с замкнутым контуром 0-8,0 А 24-48 В постоянного тока для шаговых двигателей Nema 17, 23, 24

Этот драйвер шагового двигателя с замкнутым контуром, рассчитанный на ток 0-8,0 А и напряжение 24-48 В постоянного тока, предназначен для шаговых двигателей Nema 17, 23, 24, предлагая альтернативу для приложений, требующих высокой производительности и надежности, когда сервопривод был единственным выбором, при этом сохраняя свою экономичность. Система включает в себя двухфазный шаговый двигатель в сочетании с полностью цифровым высокопроизводительным приводом и внутренним энкодером, который используется для замыкания контуров положения, скорости и тока в реальном времени, подобно сервосистемам. Он сочетает в себе лучшие качества технологий сервоприводов и шаговых двигателей, предлагая уникальные возможности и преимущества по сравнению с обеими системами, при этом имея лишь малую долю стоимости сервосистемы.

Основные характеристики:

• Никакой настройки и всегда стабильно
• Более широкий диапазон рабочих скоростей
• Не требуется высокий запас крутящего момента
• Уменьшение нагрева двигателя и повышение эффективности
• Плавное движение и сверхнизкий уровень шума двигателя
• Замкнутый контур, исключает потерю синхронизации

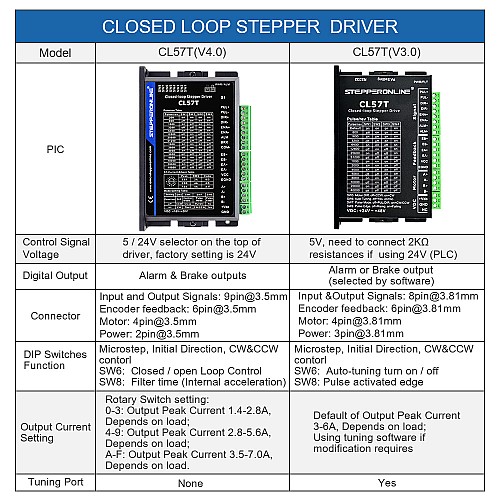

• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Электрические характеристики:

• Выходной пиковый ток: 0~8А
• Входное напряжение: +24~48 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~200 кГц
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉):

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 280 г (9,9 унций)
