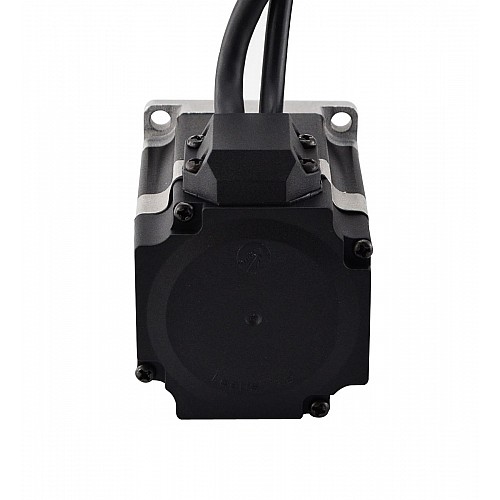

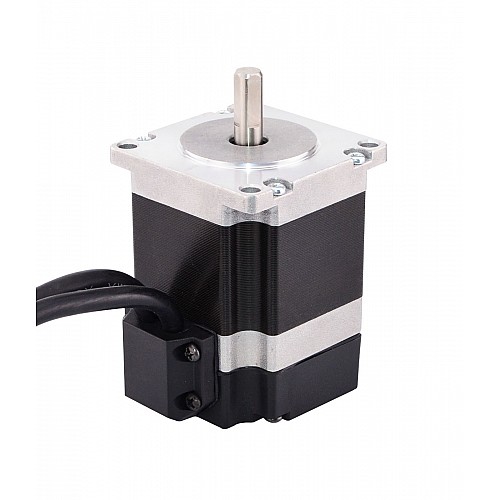

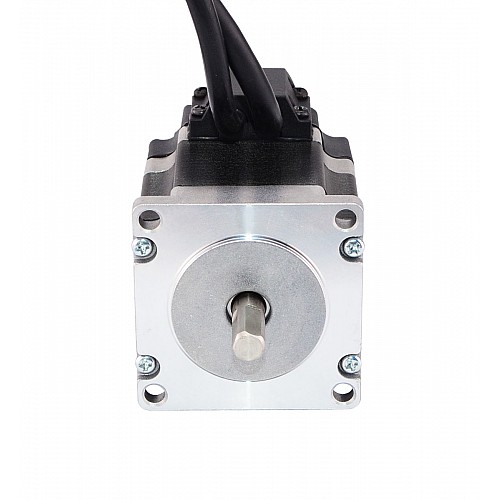

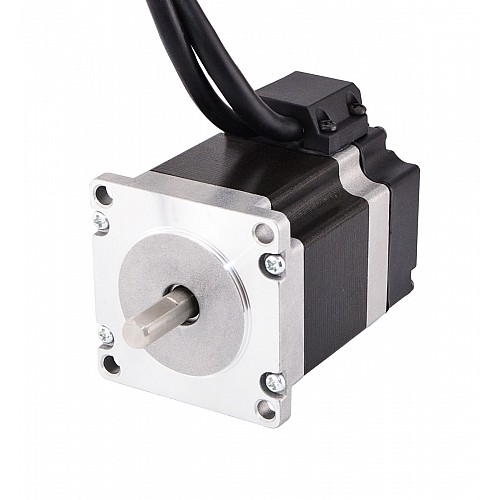

Шаговый двигатель Nema 23 с замкнутым контуром, 1,26 Нм/178,4 унций-дюйма, энкодер 1000 циклов в минуту

Спецификация двигателя

• Номер детали производителя: 23HS22-2804D-E1000
• Тип двигателя: биполярный
• Угол шага: 1,8 градуса
• Удерживающий момент: 1,26 Нм (178,4 унций-дюйм)
• Номинальный ток/фаза: 2,8А
• Фазовое сопротивление: 0,9 Ом
• Индуктивность: 2,5 мГн ± 20% (1 кГц)
• Размер оправы: 57 x 57 мм
• Длина корпуса: 56 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Длина D-образного выреза: 15 мм
• Количество отведений: 4
• Длина вывода: 500 мм

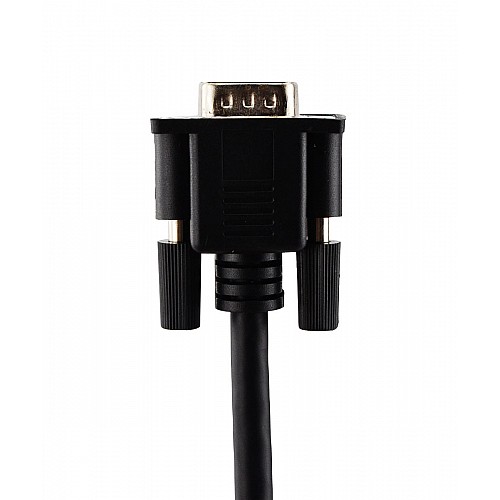

Спецификация кодировщика

• Напряжение питания: 5 В
• Выходной ток: 55 мА
• Разрешение: 1000ppr
• Выходной сигнал: 2 канала
• Диаметр отверстия: Φ8 мм
• Выходная частота: ≤1 МГц
• Скорость вращения: ≤5000 об/мин
• Степень защиты: IP20

Связь

Ресурсы

• Техническое описание двигателя: 23HS22-2804D-E1000.pdf
