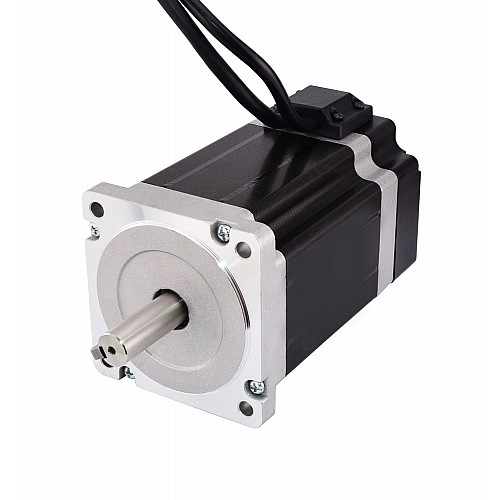

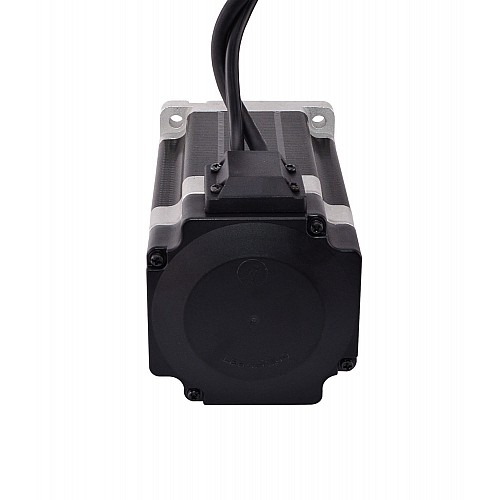

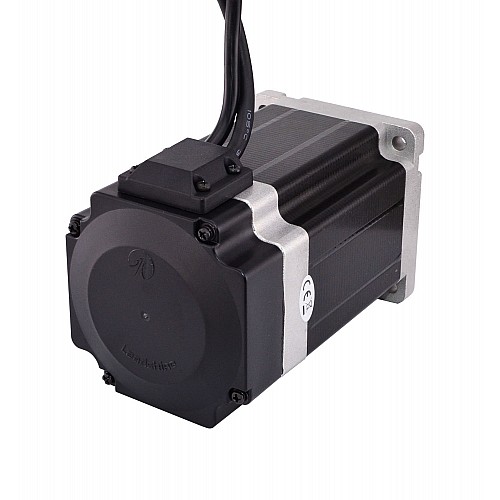

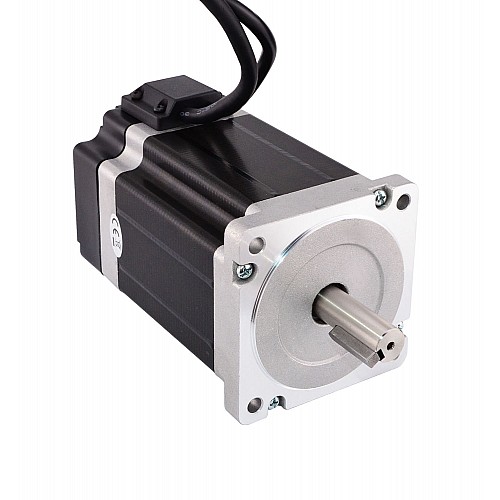

Шаговый двигатель Nema 34 с замкнутым контуром, 7,0 Нм/1001 унция/дюйм, энкодер 1000 циклов в минуту

Спецификация двигателя

• Номер детали производителя: 34HS38-4204D-E1000
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 7,07 Нм (1001 унция-дюйм)
• Номинальный ток/фаза: 4,24 А
• Напряжение: 3,39 В
• Фазовое сопротивление: 0,8 Ом
• Индуктивность: 8 мГн ± 20%(1 кГц)
• Размер рамы: 86 x 86 мм
• Длина корпуса: 98 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина шпоночного паза: 25 мм
• Количество отведений: 4
• Длина вывода: 500 мм

Спецификация кодировщика

• Напряжение питания: 5 В
• Выходной ток: 55 мА
• Разрешение: 1000ppr
• Выходной сигнал: 2 канала
• Диаметр отверстия: Φ8 мм
• Выходная частота: ≤1 МГц
• Скорость вращения: ≤5000 об/мин
• Степень защиты: IP20

Связь

Ресурсы

• Техническое описание двигателя: 34HS38-4204D-E1000.pdf
