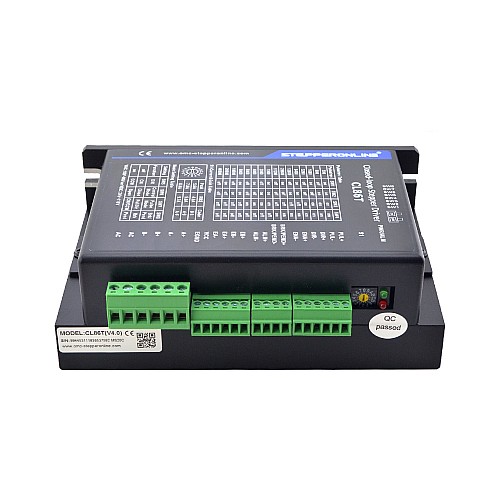

Драйвер шагового двигателя с замкнутым контуром 0-8,2 А 18-80 В переменного тока/24-110 В постоянного тока для шагового двигателя Nema 34

Этот шаговый двигатель с замкнутым контуром, напряжением 0–8,2 А, напряжением 18–80 В переменного тока/24–110 В постоянного тока для Nema 34 представляет собой альтернативу для приложений, требующих высокой производительности и надежности, когда сервопривод был единственным выбором, при этом сохраняя свою экономичность. Система включает в себя двухфазный шаговый двигатель в сочетании с полностью цифровым высокопроизводительным приводом и внутренним энкодером, который используется для замыкания контуров положения, скорости и тока в реальном времени, подобно сервосистемам. Она сочетает в себе лучшие качества технологий сервоприводов и шаговых двигателей, предлагая уникальные возможности и преимущества по сравнению с обеими системами, при этом имея лишь малую долю стоимости сервосистемы.

Основные характеристики:

• Никакой настройки и всегда стабильно
• Не требуется высокий запас крутящего момента
• Уменьшение нагрева двигателя и повышение эффективности
• Плавное движение и сверхнизкий уровень шума двигателя
• Замкнутый контур, исключает потерю синхронизации
• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Быстрый ответ, никаких задержек и практически никакого времени на установку
• Обеспечить производительность, подобную производительности сервопривода, по гораздо более низкой цене
• Более широкий рабочий диапазон — более высокий крутящий момент и более высокая скорость
• Высокий крутящий момент при запуске и низкой скорости, высокая жесткость в состоянии покоя

Электрические характеристики:

• Выходной пиковый ток: 0~8,2 А
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Напряжение управляющего сигнала: 5 В (добавьте резистор 2 кОм для подачи 24 В)
• Частота входного импульса: 0~200 кГц
• Сопротивление изоляции: 500 МОм
• Входное напряжение: +18~80 В переменного тока или 24~110 В постоянного тока (постоянный ток +/- можно подключать в любом порядке)

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉):

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ - 50℃
• Влажность: 40–90% относительной влажности
• Рабочая температура: 70℃ макс.
• Вибрация: 5,9 м/с² макс.
• Температура хранения: -20℃ - 65℃
• Вес: около 580 г (20,5 унций)
