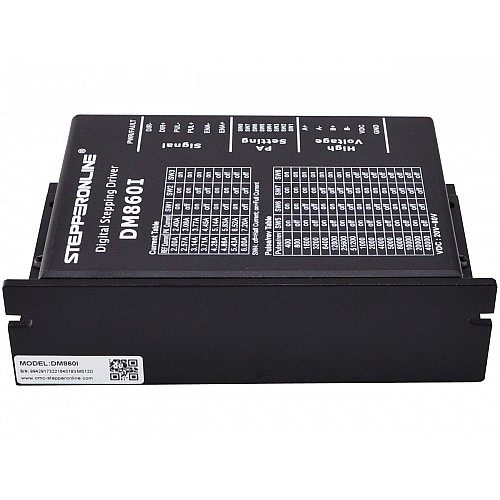

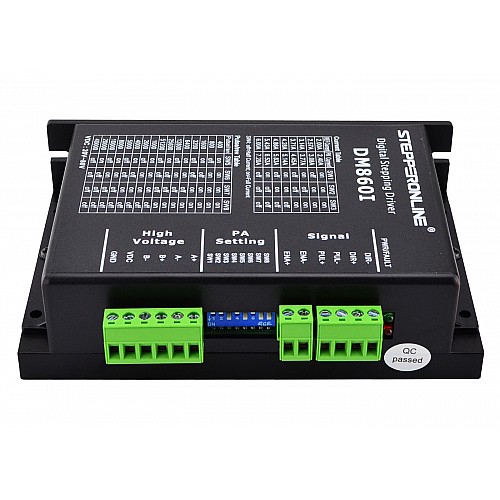

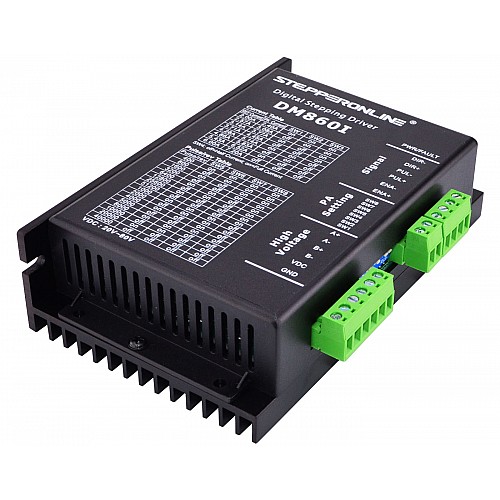

Цифровой шаговый драйвер 2,4–7,2 А 20–80 В постоянного тока для ЧПУ-привода шагового двигателя Nema 34

DM860I — это полностью цифровой шаговый привод, разработанный с использованием передового алгоритма управления DSP, основанного на новейших технологиях управления движением. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и отсутствие нестабильности в средних диапазонах, что делает его подходящим для приводов с ЧПУ. Функция автоматической идентификации двигателя и автоматической настройки параметров обеспечивает быструю настройку оптимальных режимов работы с различными двигателями. По сравнению с традиционными аналоговыми приводами, DM860I обеспечивает значительно меньший уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Уникальные характеристики делают DM860I идеальным выбором для приложений с высокими требованиями, приводов с ЧПУ и т.д.

Ключевые особенности

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя, а также хорошо работает в качестве привода ЧПУ.
• 16 выбираемых разрешений микрошага, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Плавный пуск без «скачка» при включении
• Входное напряжение 20-80 В постоянного тока

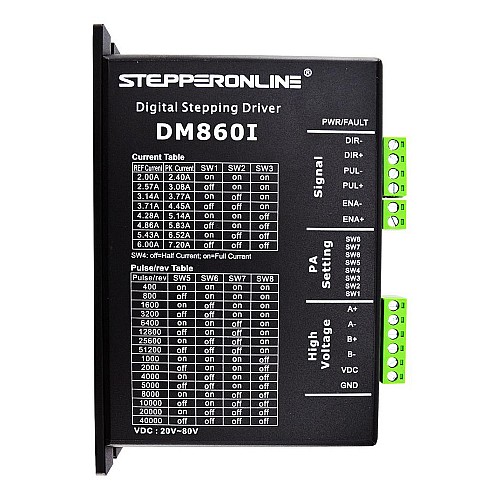

• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения и перегрузки по току

Электрические характеристики

• Выходной пиковый ток: 2,4~7,2 А (6,0 RMS)
• Входное напряжение: +20~80 В постоянного тока
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: -10℃ － 45℃
• Вибрация: 10-55 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 550 г (19,40 унций)
