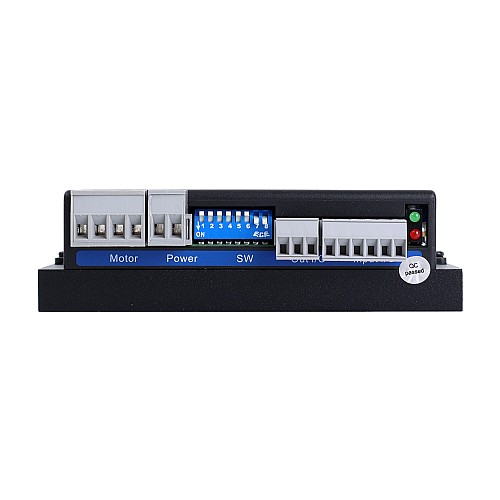

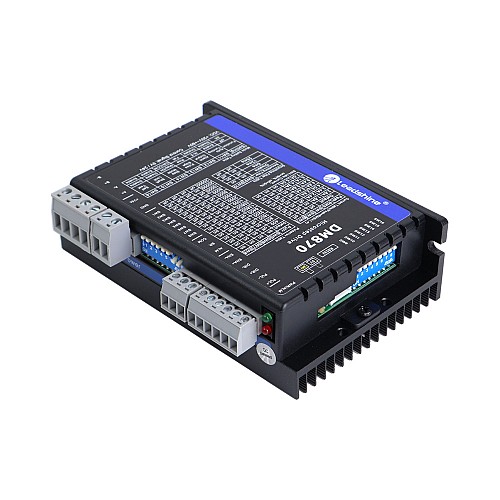

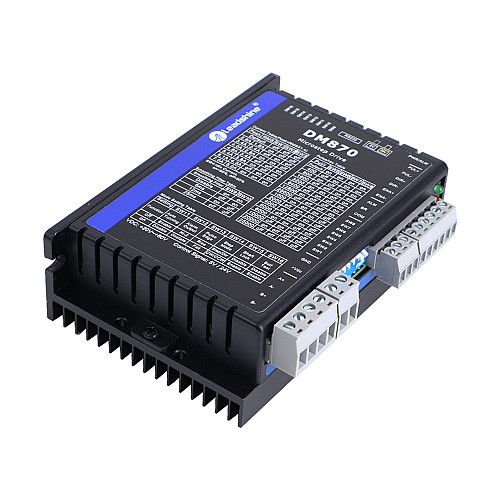

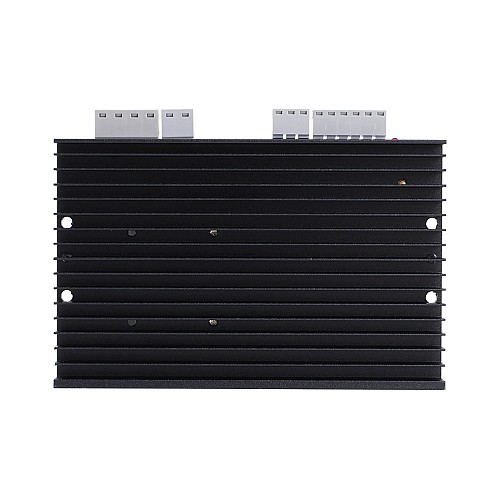

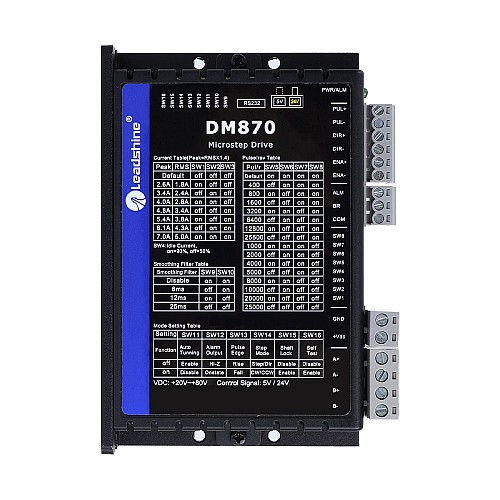

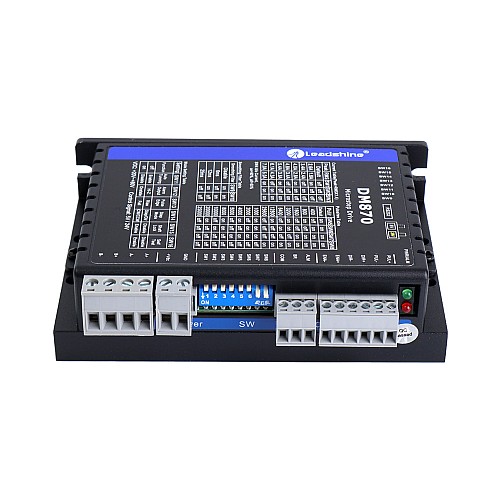

Цифровой шаговый драйвер Leadshine 0,5–7,0 А, 20–80 В постоянного тока для шаговых двигателей Nema 23, 24, 34

Шаговый привод DM870 предназначен для питания двухфазных (1,8°) или четырёхфазных (0,9°) гибридных шаговых двигателей NEMA23, 24 и 34. Он может применяться во многих отраслях (станки с ЧПУ, электроника, медицина, автоматизация, упаковка и т.д.) для таких применений, как фрезерные станки с ЧПУ, фрезерные станки, плазменные и лазерные резаки, заводские сборочные линии, торговые автоматы и т.д. Благодаря превосходной производительности, простой конструкции и лёгкой настройке DM870 идеально подходит для множества задач, требующих управления шагом и направлением вращения.

Основные характеристики

• Выход сигнала неисправности и торможения
• Сертификация CE и соответствие RoHS
• Максимальная частота входного импульса 200 кГц
• Удобная самодиагностика для легкой диагностики
• Защита от перенапряжения и перегрузки по току
• Плавный пуск без «скачка» при включении
• Переключатель логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Снижение тока холостого хода до 50% или 90% с помощью SW4
• Шаг и направление (PUL/DIR) или управление по часовой стрелке/против часовой стрелки (двойной импульс)
• Автонастройка для соответствия широкодиапазонным шаговым двигателям NEMA 23, 24, 34
• Настраиваемое сглаживание команд управления для снижения вибрации двигателя
• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• 8 настроек выходного тока от 1,4 до 7,0 А с помощью DIP-переключателей или от 0,5 до 7,0 А с помощью программного обеспечения (увеличение на 0,1)
• 16 микрошаговых разрешений от 200 до 25 600 с помощью DIP-переключателей или от 200 до 51 200 с помощью программного обеспечения (увеличение на 200)

Электрические характеристики

• Выходной ток: 0,5–7,0 А (5,0 СКВЗ)
• Входное напряжение: +20–80 В постоянного тока (типичное значение 24–72 В постоянного тока)
• Ток логического сигнала: 7–16 мА (типичное значение 10 мА)
• Частота входного импульса: 0–200 кГц
• Минимальная длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Рабочая среда и другие характеристики (Tj = 25 ℃/77 ℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и агрессивных газов
• Температура окружающей среды: 0 ℃ – 65 ℃
• Влажность: 40% относительной влажности – 90% относительной влажности
• Рабочая температура: 0 ℃ – 50 ℃
• Вибрация: 10–55 Гц / 0,15 мм
• Температура хранения: -20 ℃ – 65 ℃
• Вес: около 250 г (8,8 унций)
