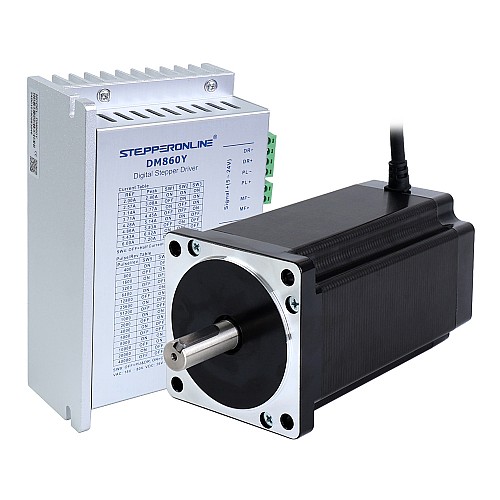

Комплект одноосного шагового двигателя с ЧПУ серии YS, шаговый двигатель Nema 34 12,0 Нм (1699,34 унций-дюймов) и драйвер

В этот комплект ЧПУ входят:

• 1 x 34HS59-6004S: шаговый двигатель Nema 34 серии S, биполярный, 1,8 градуса, 12,0 Нм (1699,34 унций-дюймов), 6,0 А, 86 x 86 x 151,5 мм, 4 провода
• 1 x DM860Y: цифровой шаговый драйвер серии Y 2,4–7,2 А переменного тока 18–80 В/постоянного тока 36–110 В для двигателя Nema 34

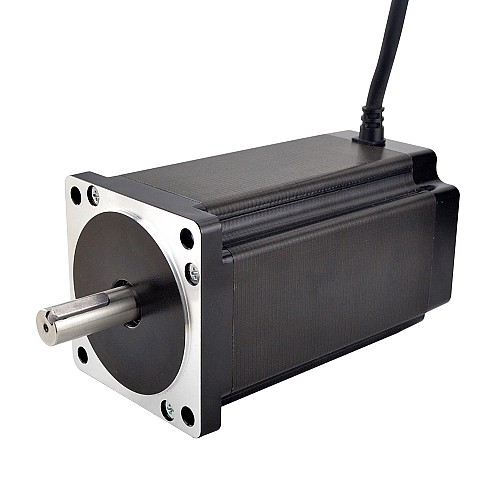

Спецификация двигателя

• Номер детали производителя: 34HS59-6004S
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 12,0 Нм (1699,34 унций-дюйм)
• Номинальный ток/фаза: 6,0 А
• Фазовое сопротивление: 0,7 Ом ± 10%
• Индуктивность: 7,9 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]
• Размер рамы: 86 x 86 мм
• Длина тела: 151,5 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина вала шпоночного паза: 25 мм
• Количество отведений: 4
• Длина вывода: 500 мм

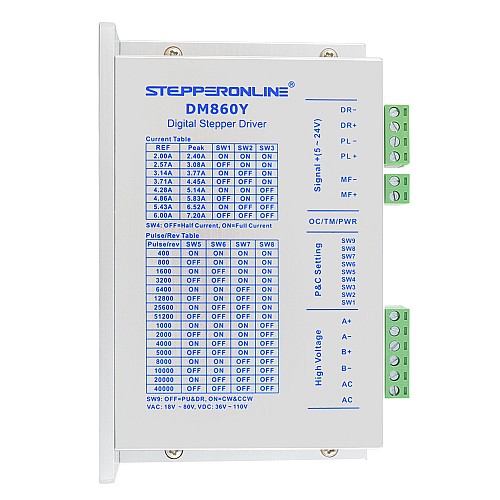

Спецификация драйвера

• Выходной пиковый ток: 2,4–7,2 А (2,0–6,0 RMS)
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
• Входное напряжение: переменный ток 18–80 В / постоянный ток 36–110 В (постоянный ток +/- можно подключать в любом порядке)
