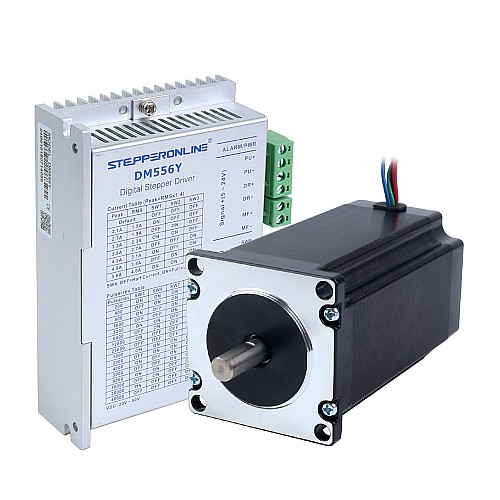

Комплект одноосного шагового двигателя с ЧПУ серии YS, шаговый двигатель Nema 23, 3,00 Нм (424,83 унции/дюйма) и драйвер

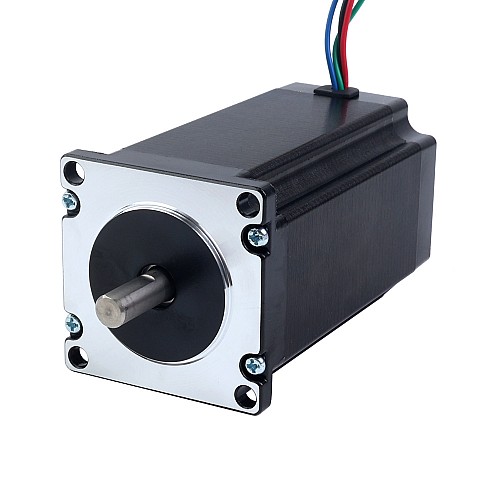

• 1 x 23HS39-5004S: шаговый двигатель Nema 23, биполярный, 1,8 градуса, 3,00 Нм (424,83 унции/дюйм), 5,0 А, 57 x 57 x 100 мм, 4 провода

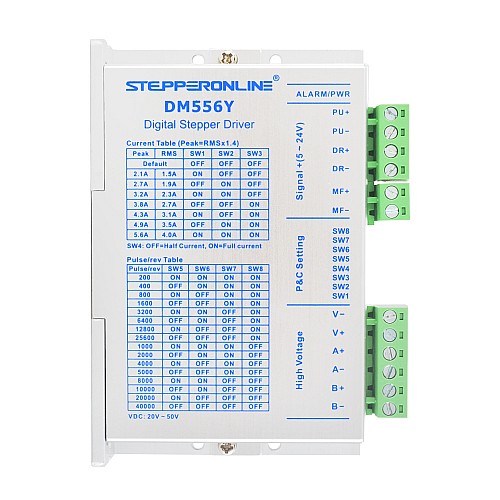

• 1 x DM556Y: цифровой шаговый драйвер серии Y 1,7–5,6 А постоянного тока 20–50 В для шаговых двигателей Nema 23, 24, 34

Спецификация двигателя

• Номер детали производителя: 23HS39-5004S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,00 Нм (424,83 унции на дюйм)
• Номинальный ток/фаза: 5,0 А
• Фазовое сопротивление: 0,6 Ом±10%
• Индуктивность: 2,8 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]
• Размер оправы: 57 x 57 мм
• Длина тела: 100 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Длина D-образного выреза: 15 мм
• Количество кабелей: 4
• Длина кабеля: 400 мм

Спецификация драйвера

• Выходной пиковый ток: 1,7–5,6 А (1,2–4,0 RMS)
• Входное напряжение: DC20V~50V
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
