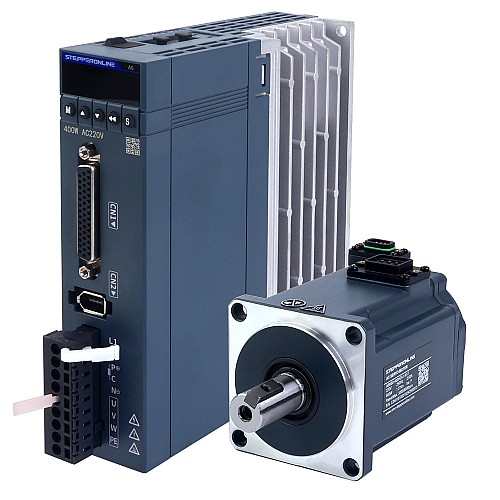

Это комплект серводвигателя переменного тока серии A6 с драйвером, состоящий из двигателя переменного тока 220 В мощностью 400 Вт и однофазного сервопривода 220 В мощностью 400 Вт с поддержкой импульсной/аналоговой связи RS485. Благодаря встроенному 17-битному многооборотному абсолютному энкодеру двигатель обеспечивает превосходное качество сервоуправления.
Эта серия сервоприводов проста в эксплуатации, экономична и эффективна, обеспечивая оптимальный баланс между производительностью и затратами.
Сервоприводы серии A6-RS отличаются высокой скоростью отклика, точностью и экономичностью, предоставляя эффективные и удобные решения по управлению движением для различных отраслей промышленности.

Предметы в комплекте

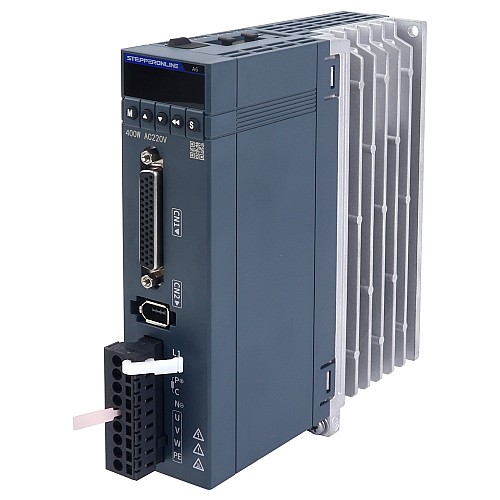

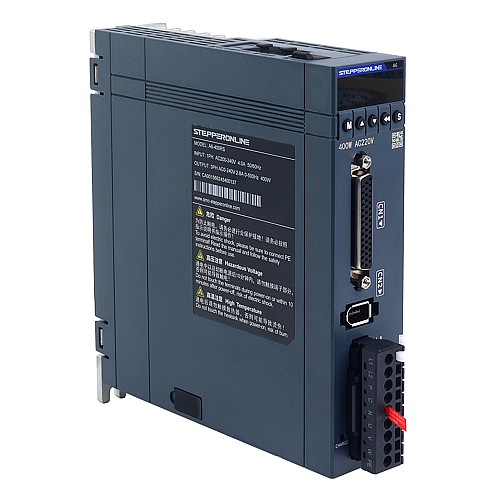

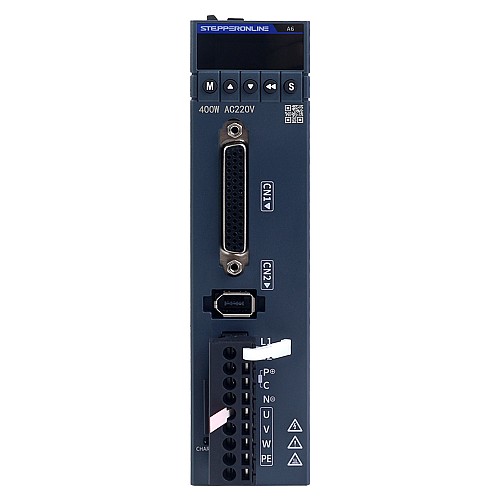

1 x A6-400RS: импульсный/RS485/аналоговый драйвер серводвигателя переменного тока мощностью 400 Вт

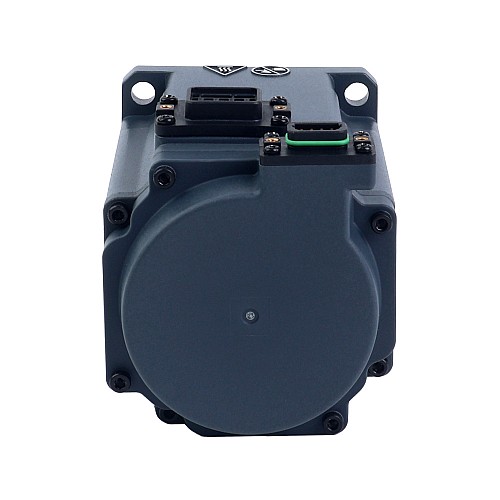

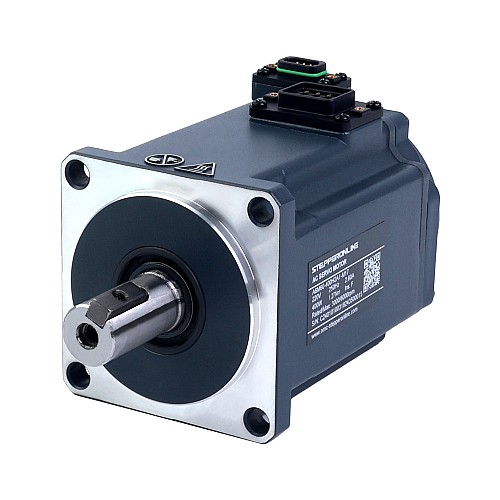

1 x A6M60-400H2A1-M17: серводвигатель переменного тока мощностью 400 Вт, 3000 об/мин, крутящий момент 1,27 Нм, 17-битный энкодер, класс защиты IP67

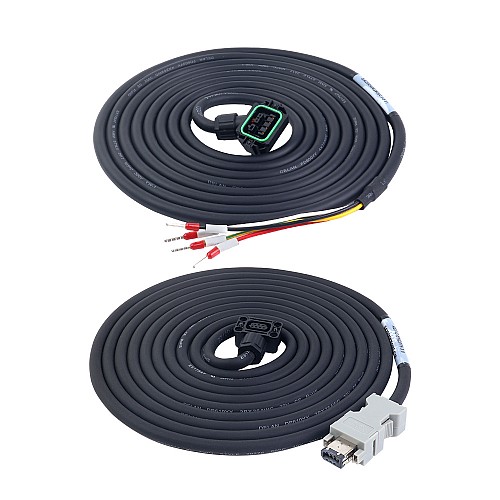

1 x AS7-C-PWR075-3.0: кабель двигателя длиной 3,0 м
1 x AS7-C-ENC076-3.0: кабель энкодера длиной 3,0 м

Спецификация сервопривода

Номер детали: A6-400RS
Импульсная/RS485/аналоговая связь
Полоса пропускания контура скорости 2 кГц
17-битный абсолютный энкодер
Номинальное напряжение: однофазное 220 В переменного тока
Номинальная мощность 400 Вт
Размеры: 170*150*40 мм

Технические характеристики серводвигателя

Номер детали: A6M60-400H2A1-M17
Номинальное напряжение: 220 В переменного тока
Номинальная мощность: 400 Вт
Номинальный крутящий момент: 1,27 Нм
Пиковый крутящий момент: 4,45 Нм
Номинальная скорость: 3000 об/мин
Пиковая скорость: 6000 об/мин
Номинальный ток: 2,51 А
Пиковый ток: 8,78 А
Крутящий момент: 0,51 Нм/А
Обратная ЭДС Конст: 33,29 В/тыс.мин.
Сопротивление: 1,83 Ом
Индуктивность: 5,60 мГн
Инерция: 0,59 кг*м ² *10 ^-4
Поляки: 10
Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
Рейтинг IP: IP67
Диаметр вала: 14 мм

Пожалуйста, загрузите программное обеспечение для отладки сервоприводов серии A6 здесь.

Если вам нужен кабель с разъемом DB44, вы можете оформить покупку, перейдя по этой ссылке .

Если вам требуется более длинная комбинация кабеля двигателя и энкодера , доступны варианты длиной 5 м или 10 м .

Стандартный энкодер в этом серводвигателе может использоваться как многооборотный абсолютный энкодер, но для этого требуется кабель энкодера длиной 3 м , 5 м или 10 м с батарейным отсеком.

Если напряжение вашего источника питания составляет 110 В переменного тока , при использовании этого серводвигателя вам необходимо использовать трансформатор TR500-A220-A120 .

Как выбрать правильный отладочный кабель Type-C? Подробнее в этой статье .

Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .

Электрические характеристики
Входное напряжение (В)	220VAC
Номинальная мощность (Вт)	400
Номинальная скорость (об/мин)	3000
Номинальный крутящий момент (Нм)	1.27
Пиковая скорость (об/мин)	6000
Пиковый крутящий момент (Нм)	4.45
Разрешение кодера	17 бит
Режимы управления	Импульсный/RS485/Аналоговый
С тормозом	Нет
Тип кодировщика	Магнитный Абсолют
Физические характеристики
Авиационная вилка или нет	Нет
Диаметр вала (мм)	14
Интегрировано или нет	Нет
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	60 х 60
Рейтинг IP	67

File	Size
A6M60-400H2A1-M17.STEP	6.59MB	Download
A6M60-400H2A1-M17_Full_Datasheet.pdf	164.22KB	Download
AS7-C-PWR075-3.0.pdf	110.05KB	Download
A6-400RS.stp	20.34MB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-RS_Series_Servo_Drive_Manual.pdf	22.3MB	Download
