Комплект серводвигателя переменного тока серии A6 1000 Вт EtherCAT, 3000 об/мин, 3,18 Нм, с тормозом, 17-битный абсолютный энкодер, IP67

Это комплект серводвигателя переменного тока серии A6 с драйвером, состоящий из двигателя 220 В переменного тока мощностью 1000 Вт со встроенным 17-битным многооборотным абсолютным энкодером и тормозом 24 В мощностью 8,5 Вт, а также одно-/трехфазного сервопривода 220 В мощностью 1000 Вт с поддержкой протокола EtherCAT. Двигатель обеспечивает превосходное качество сервоуправления.

Эта серия сервоприводов проста в эксплуатации, экономична и эффективна. Она отличается высокой скоростью отклика, точностью, скоростью, высокой синхронизацией и т.д., поддерживает самонастройку одной кнопкой, автоматическое определение момента инерции и т.д.
Сервоприводы серии A6-EC отличаются высокой экономической эффективностью и совместимы с популярными ПЛК таких брендов, как Beckhoff и Omron, обеспечивая эффективные и удобные решения по управлению движением для различных отраслей промышленности.

Предметы в комплекте

• 1 x A6-1000EC: драйвер серводвигателя переменного тока EtherCAT мощностью 1000 Вт
• 1 x A6M80-1000H2B1-M17: серводвигатель переменного тока мощностью 1000 Вт, 3000 об/мин, 3,18 Нм, с тормозом, 17-битный энкодер, класс защиты IP67
• 1 x AS7-C-PWB075-3.0: кабель двигателя длиной 3,0 м
• 1 x AS7-C-ENC076-3.0: кабель энкодера длиной 3,0 м

Спецификация сервопривода

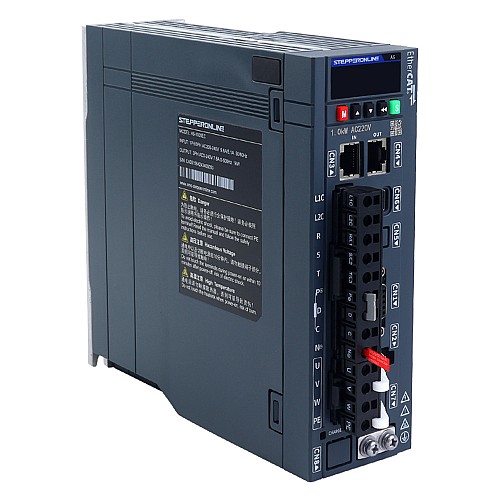

• Номер детали: A6-1000EC
• EtherCAT-связь
• Полоса пропускания контура скорости 2 кГц
• 17-битный абсолютный энкодер
• Период синхронизации 125 мкс
• 300 узлов на расстоянии 120 м, ошибка синхронизации 15 нс, дрожание синхронизации ±20 нс
• Номинальное напряжение одно-/трехфазное 220 В переменного тока
• Номинальная мощность 1000 Вт
• Автоматическая идентификация двигателя
• Размеры: 170*174*55 мм
• Встроенная функция динамического торможения

Технические характеристики серводвигателя

• Номер детали: A6M80-1000H2B1-M17
• Номинальное напряжение: 220 В переменного тока
• Номинальная мощность: 1000 Вт
• Номинальный крутящий момент: 3,18 Нм
• Пиковый крутящий момент: 11,13 Нм
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 6000 об/мин
• Номинальный ток: 6,30 А
• Пиковый ток: 20,90 А
• Крутящий момент: 0,50 Нм/А
• Обратная ЭДС Конст: 33,90 В/тыс.мин.
• Сопротивление: 0,35 Ом
• Индуктивность: 2,04 мГн
• Инерция: 2,28 кг*м ² *10 ^-4
• Поляки: 10
• Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
• Рейтинг IP: IP67
• Диаметр вала: 19 мм
• Напряжение тормоза: 24 В постоянного тока
• Мощность тормоза: 8,5 Вт
• Крутящий момент тормоза: 3,20 Нм
