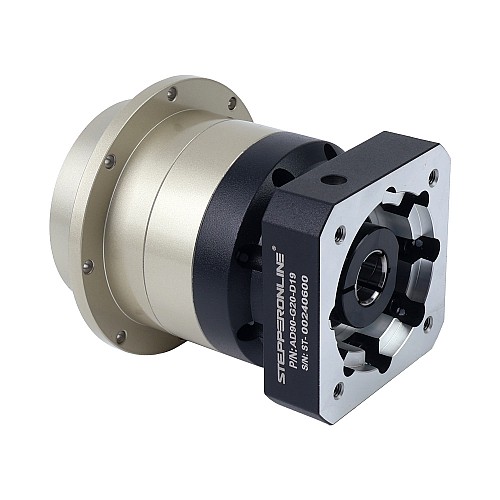

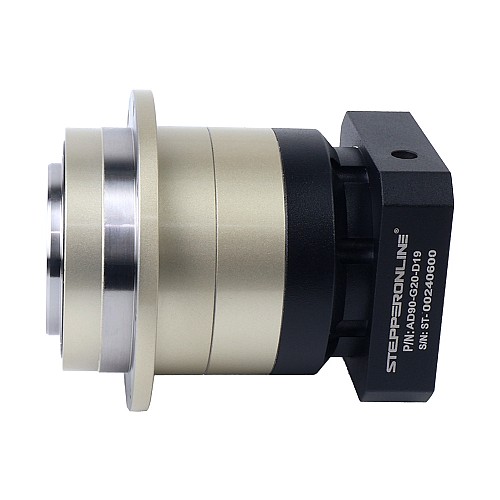

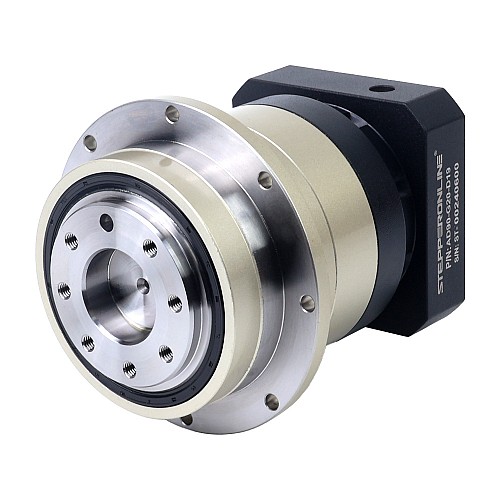

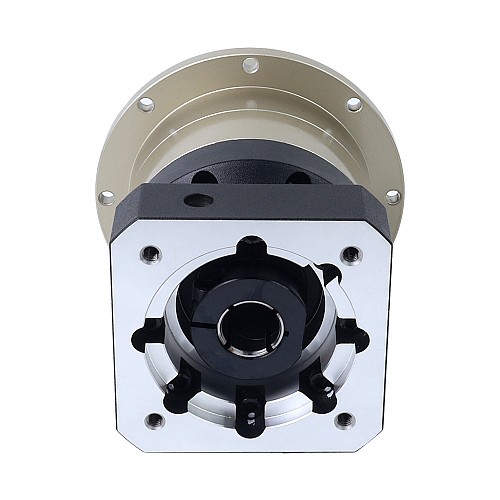

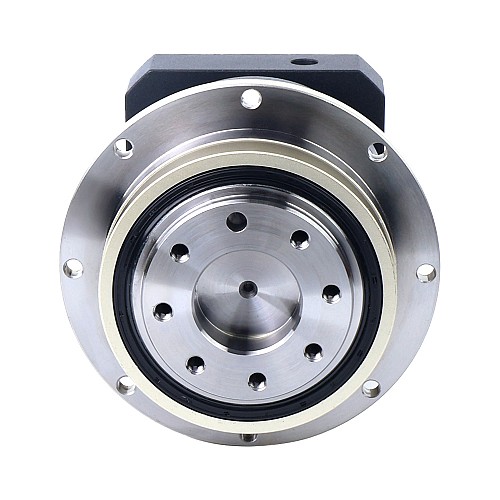

Планетарный редуктор серии AD 90 мм 20:1 с косозубым зазором 7 угловых минут для серводвигателей IP65

Этот цилиндрический планетарный редуктор имеет передаточное отношение 20:1 и люфт 7 угловых минут. Он предназначен для серводвигателей размером 90 мм и диаметром входного вала 19 мм и оснащен фланцем для легкого прямого подключения двигателя к выходу.
Этот редуктор разработан для работы в суровых условиях и обладает высокой степенью защиты IP65. Он оснащен косозубой передачей, обеспечивающей плавную и бесшумную работу, высокий крутящий момент и точность. Кроме того, конструкция обеспечивает высокую грузоподъемность для применения в сложных условиях, таких как автоматизированные производственные линии, упаковочные машины, текстильные станки и т. д.

Технические характеристики коробки передач

• Номер детали: AD90-G20-D19
• Тип редуктора: планетарный, косозубый
• Материал шестерни: легированная сталь
• Передаточное отношение: 20:1
• Эффективность: 94%
• Люфт на холостом ходу: 7 угловых минут
• Номинальная входная скорость: 4000 об/мин
• Максимальная входная скорость: 8000 об/мин
• Максимально допустимый крутящий момент: 130 Нм (1150,06 фунт-дюйм)
• Допустимый крутящий момент: 390 Нм (3451,79 фунт-дюйм)
• Максимальная осевая нагрузка вала: 2850 Н
• Максимальный изгибающий момент: 235 Н
• Степень водонепроницаемости: IP65
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 90 x 90 мм
• Длина коробки передач: 139 мм
• Диаметр выходного фланца: Φ63 мм
• Диаметр входного вала: Φ19 мм
• Длина входного вала: макс. 45 мм
