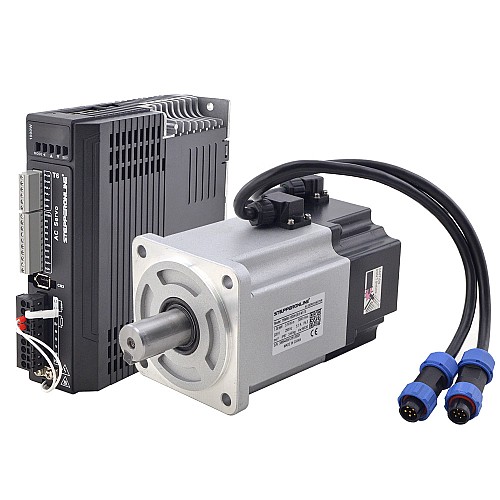

Комплект серводвигателя переменного тока серии T6 мощностью 1000 Вт, 3000 об/мин, 3,19 Нм, с тормозом, 17-битным энкодером, степень защиты IP65

Серия T6 1000 Вт 3000 об/мин 3,19 Нм с тормозом 17-битные сервоприводы переменного тока — это экономичные цифровые сервоприводы переменного тока, предназначенные для высокоточного управления положением, которые могут стать идеальным решением для различных применений, производительностью и простым процессом настройки.

В сочетании с такими многочисленными функциями, как MFC, подавление вибраций, функция многорежимного фильтра и т. д., а также с разрешением энкодера 17 бит, они обеспечивают машинам интеллектуальную производительность.
Серводвигатели используют роторы с постоянными магнитами из редкоземельного металла неодим-железо-бор, что обеспечивает высокую плотность крутящего момента, высокие пиковые крутящие моменты, низкий уровень шума, низкий подъем температуры и низкое потребление тока.
Встроенный высокопроизводительный тормоз позволяет серводвигателю сохранять положение вала, предотвращая нежелательное перемещение или дрейф при отключении питания. Его можно широко использовать в случаях, где предъявляются требования к надежности и безопасности, а также в вертикальных приложениях.

Комплектация

• 1 x T6-1000RS: Драйвер серводвигателя переменного тока мощностью 1000 Вт

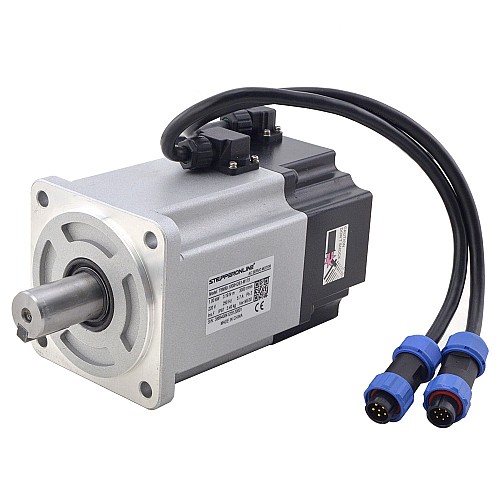

• 1 x T6M80-1000H2B3-M17S: Серводвигатель переменного тока мощностью 1000 Вт, 3000 об/мин, 3,19 Нм, с тормозом, 17-битный энкодер IP65

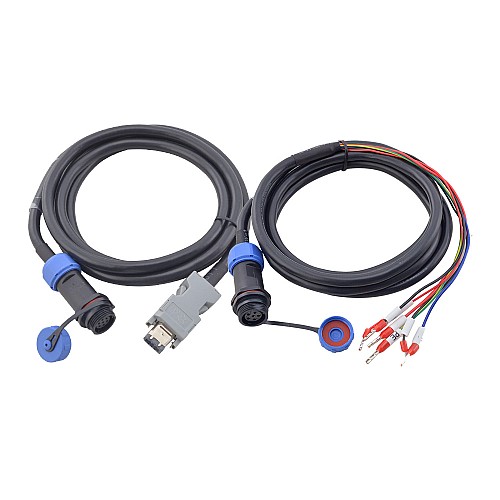

• 1 x CMBST1M5: Удлинительный кабель двигателя длиной 1,5 м с авиационным разъемом IP65 и кабелем тормоза
• 1 x CEST1M5: Удлинительный кабель энкодера длиной 1,5 м с авиационным разъемом IP65

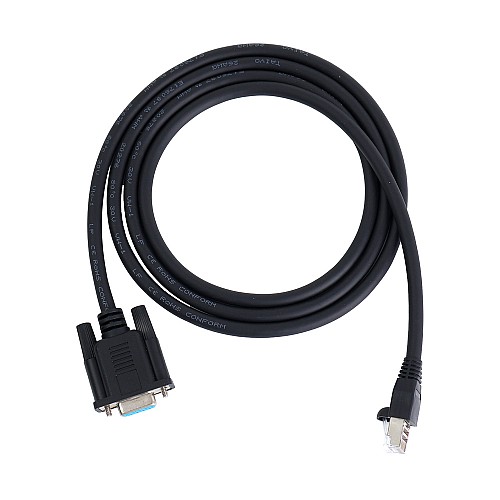

• 1 x Кабель отладки сервопривода
• 1 x Адаптер USB 2.0 в последовательный порт RS232 с кабелем-конвертером длиной 1 м (опция, приобретается отдельно)

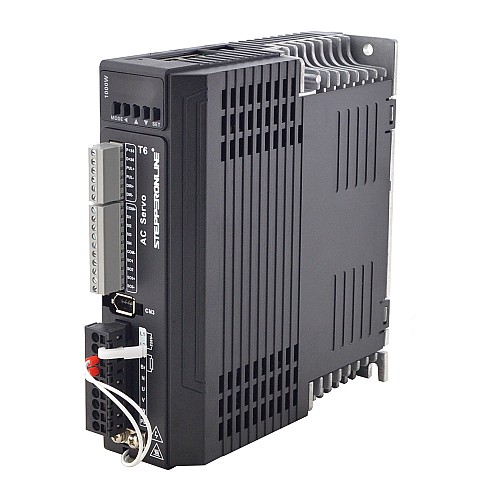

Характеристики сервопривода

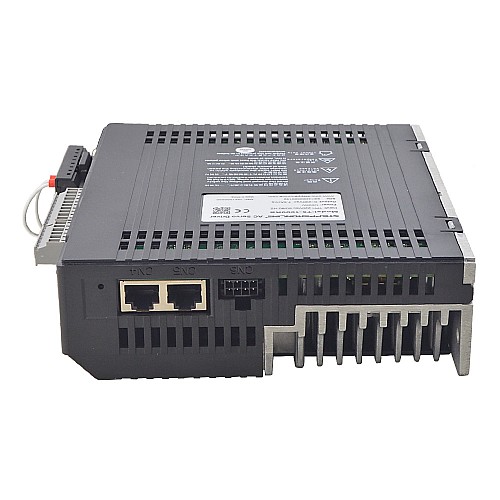

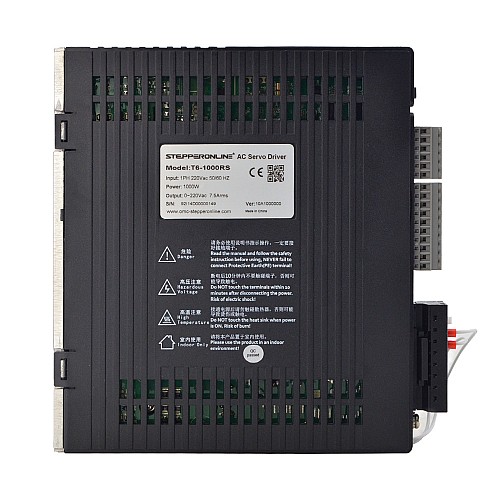

• Номер детали: T6-1000RS
• Связь Modbus RS485
• Поддержка импульсного управления
• Функция PR, 16 каналов
• Сигналы энкодера: дифференциальный выход A/B/Z и выход Z OC
• 4 входа и 3 выхода
• Номинальное напряжение: 220 В переменного тока, 1 фаза
• Номинальная мощность: 1000 Вт
• Доступно 17/23 бит энкодер
• Автоматическая идентификация двигателя
• Размеры: 175*168*50 мм
• Режим управления: режим положения, режим скорости, режим крутящего момента, режим Pr

Характеристики серводвигателя

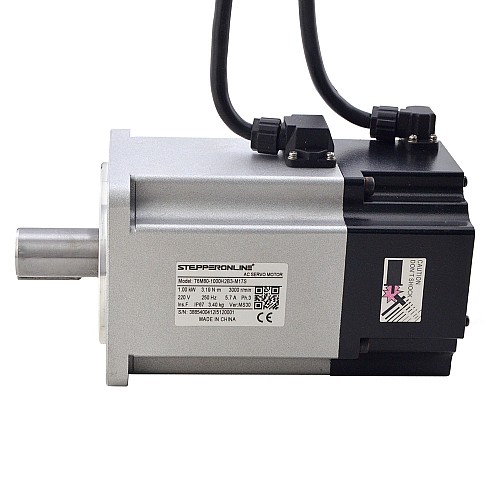

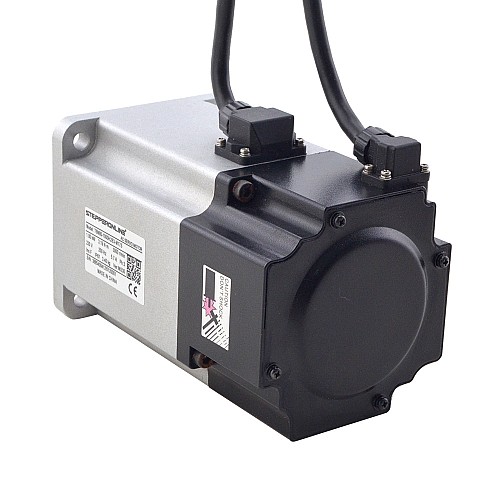

• Номер детали: T6M80-1000H2B3-M17S
• Номинальное напряжение: 220 В переменного тока
• Номинальная мощность: 1000 Вт
• Номинальный крутящий момент: 3,19 Н·м
• Пиковый крутящий момент: 9,56 Н·м
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 5000 об/мин
• Номинальный ток: 5,7 А
• Пиковый ток: 17,7 А
• Постоянная крутящего момента: 0,56 Н·м/А
• Постоянная обратной ЭДС: 38,3 В/тыс. об/мин
• Сопротивление: 1,08 Ом
• Индуктивность: 5,6 мГн
• Момент инерции: 2,15 кг·м²*10^-4
• Полюса: 10
• Энкодер: 17-битный инкрементный, магнитный энкодер
• Степень защиты: IP65
• Длина кабеля: 1,5 м (опциональные длины: 3 м, 5 м, 10 м)
• Диаметр вала: 19 мм
• Напряжение тормоза: 24 В
• Мощность тормоза: 11,5 Вт
• Тормоз Крутящий момент: ≥3,2 Нм
• Масса: 3,4 кг
