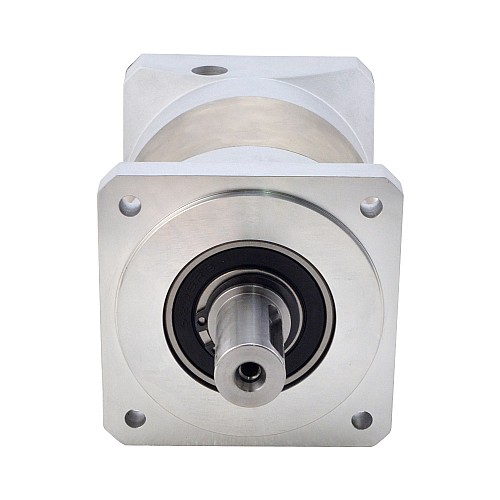

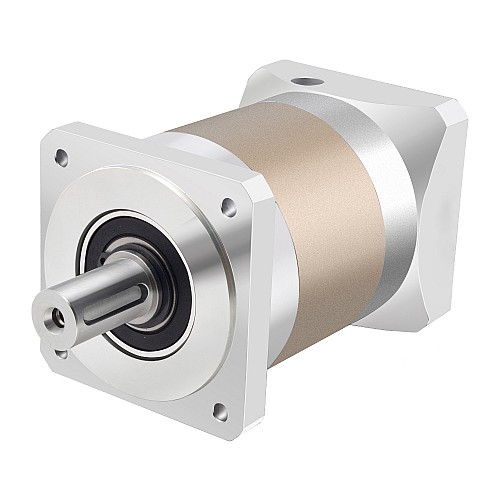

Планетарный редуктор серии TG 90 мм 20:1 с люфтом 15 угловых минут для серводвигателей

Этот высокоточный планетарный редуктор диаметром 90 мм относится к серии TG с передаточным числом 20:1 и максимальным люфтом 15 угловых минут. Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот линейный планетарный редуктор совместим с большинством серводвигателей, представленных на рынке.

Характеристики коробки передач

• Номер детали: TG90-G20
• Тип коробки передач: цилиндрическая планетарная коробка передач
• Материал шестерни: легированная сталь
• Передаточное число: 20:1
• КПД: 94%
• Инерция ротора: 0,13 кг.см²
• Зазор при холостом ходу: <=15 угл.-мин.
• Макс.допустимый крутящий момент: 90 Нм (797,13 фунт-дюйм)
• Допустимый момент крутящего момента: 180 Нм (1594,26 фунт-дюйм)
• Шум: <=55 дБ (1000 об/мин)/65 дБ (3000 об/мин)
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер рамы: 90 x 90 мм
• Длина редуктора: 132 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ20 мм
• Длина выходного вала: 40 мм
• Диаметр входного вала: Φ19 мм
• Длина входного вала: 24–41 мм

Другие дополнительные передаточные числа.
