Планетарный редуктор серии TG 90 мм 5:1 с люфтом 10 угловых минут для серводвигателей

0 отзывов - Написать отзыв

руб.5011

5 + руб.4804

10 + руб.4614

50 + руб.4438

100 + руб.4275

В наличии: 10000
Модель: TG90-G7
Вес брутто: 2.89kg
Сертифицировано: ISO, CE, REACH

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

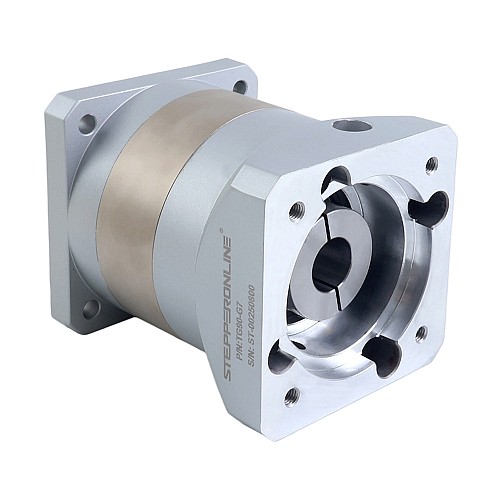

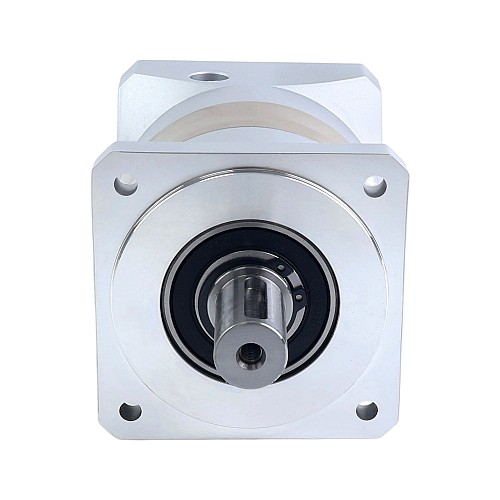

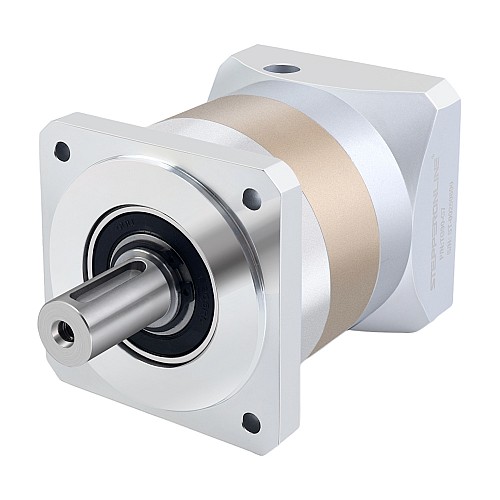

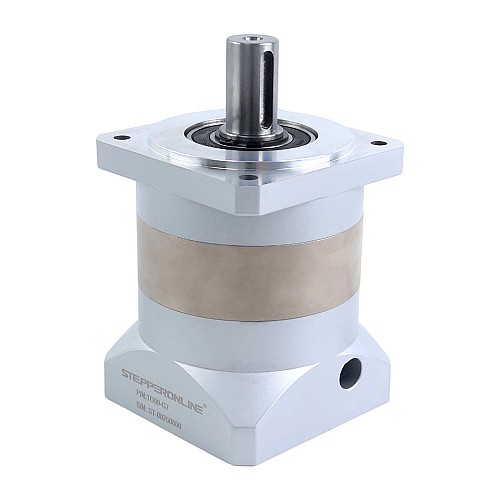

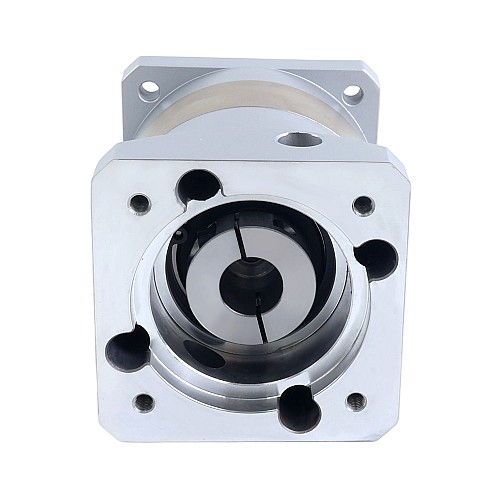

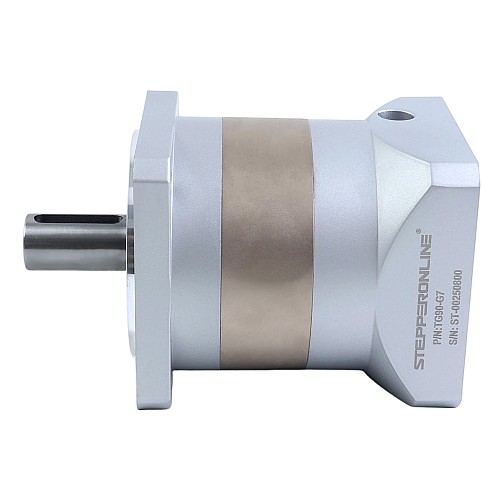

Этот высокоточный 90-миллиметровый планетарный редуктор относится к серии TG, имеет передаточное отношение 7:1 и максимальный люфт 10 угловых минут. Это отличный выбор для применений, требующих высокой точности и надежности по исключительной цене. Этот соосный планетарный редуктор совместим с большинством серводвигателей на рынке.

Характеристики редуктора

Номер детали: TG90-G7
Тип редуктора: Планетарный с прямозубыми шестернями
Материал шестерен: Легированная сталь
Передаточное отношение: 7:1
КПД: 96%
Момент инерции ротора: 0.47 кг·см²
Люфт без нагрузки: <=10 угл. мин
Макс. допустимый крутящий момент: 60Nm(531.04lb-in)
Кратковременный допустимый момент: 120Nm(1062.08lb-in)
Уровень шума <=55dB(1000rpm)/65dB(3000rpm)
Степень защиты: IP54
Срок службы: 20000 часов

Физические характеристики

Размер корпуса: 90 x 90 мм
Длина редуктора: 110 мм
Тип выходного вала: Шпоночный паз
Диаметр выходного вала: Φ20 мм
Длина выходного вала: 40 мм
Диаметр входного вала: Φ19 мм
Длина входного вала: 24-41 мм

Другие доступные передаточные отношения.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Физические характеристики
Диаметр входного вала (мм)	19
Диаметр выходного вала (мм)	20
Длина входного вала (мм)	24 - 41
Длина выходного вала (мм)	40
Длина коробки передач (мм)	110
Зазор при отсутствии нагрузки	<=10 угловых минут
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	7
Размер рамы (мм)	90 x 90
Серия продуктов	ТГ
Соответствие размера двигателя	Серводвигатель рамы 80/90
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный Шпорный
