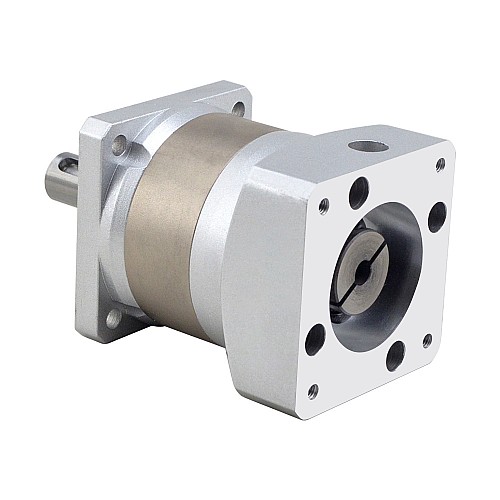

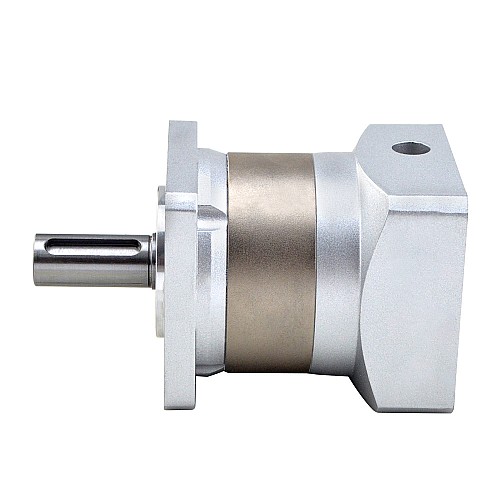

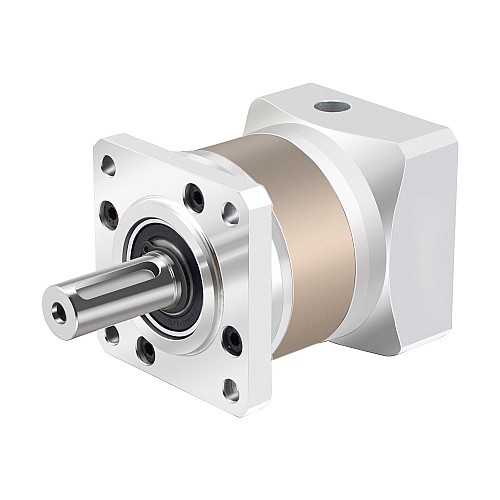

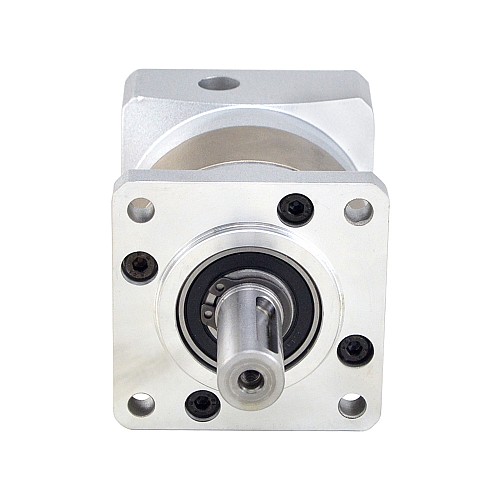

Планетарный редуктор серии EG, передаточное отношение 5:1, люфт 15 угловых минут для шагового двигателя Nema 23 с валом 6,35 мм

Размеры редуктора составляют 60 x 60 мм, а диаметр входного вала — 6,35 мм. Этот высокоточный планетарный редуктор относится к серии EG, имеет передаточное отношение 5:1 и максимальный люфт 15 угловых минут. Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот линейный планетарный редуктор оснащён соединительной муфтой входного вала, которая подходит для любого стандартного вала диаметром 6,35 мм (1/4 дюйма) шагового двигателя Nema 23 и бесщёточного двигателя постоянного тока.

Технические характеристики коробки передач

• Номер детали: EG23-G5-D6
• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 5:1
• Эффективность: 96%
• Инерция ротора: 0,13 кг·см²
• Зазор при отсутствии нагрузки: <=15 армин
• Максимально допустимый крутящий момент: 28 Нм (247,82 фунт-дюйм)
• Допустимый крутящий момент: 56 Нм (495,64 фунт-дюйм)
• Шум: <=55 дБ(1000 об/мин)/65 дБ(3000 об/мин)
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 60 x 60 мм
• Длина коробки передач: 73,5 мм
• Тип выходного вала: Шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 35 мм
• Диаметр входного вала: Φ6,35 мм
• Длина входного вала: 12–31 мм
