Шаговый двигатель Nema 17 0,72 Нм (101,96 унций-дюймов) с электромагнитным тормозом 24 В 3,7 Вт
руб.2601
5 + руб.2493
10 + руб.2395
50 + руб.2303
100 + руб.2219
- В наличии: 10000
- Модель: 17HS24-2004D-B070
- Вес брутто: 0.75kg
- Сертифицировано: ISO, CE, UKCA, RoHS
Products Sold: 63
Страну кликните|реальный запас
Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

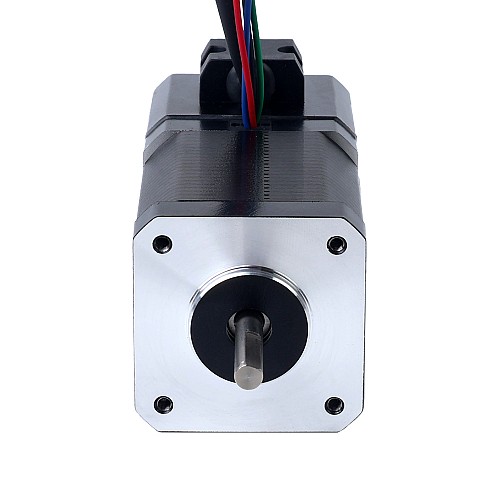

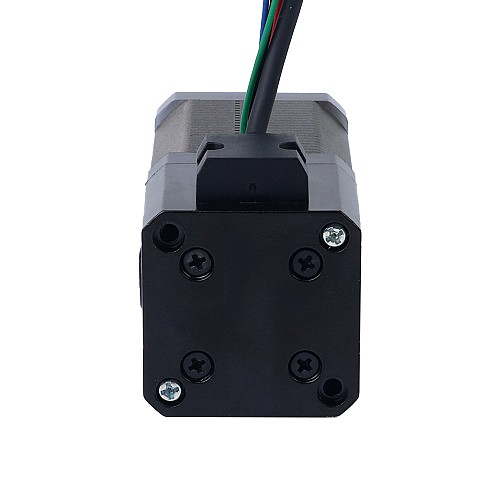

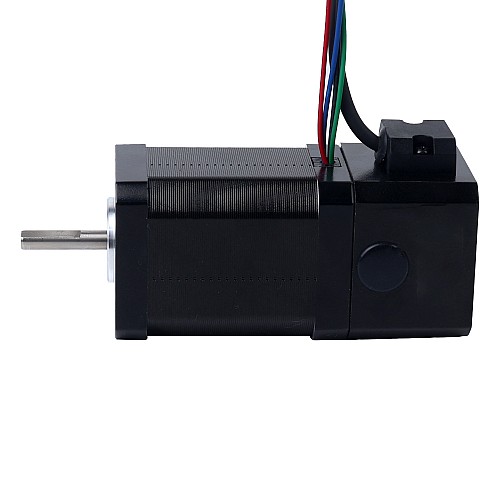

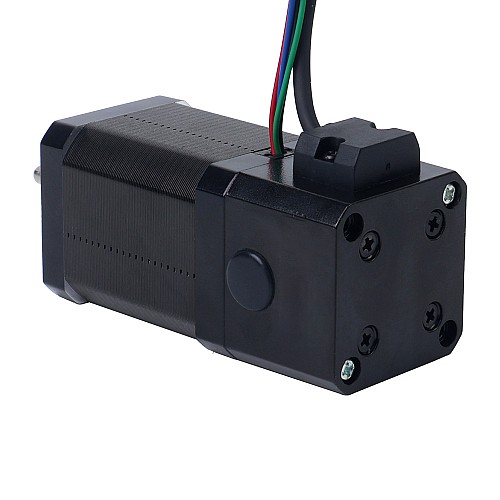

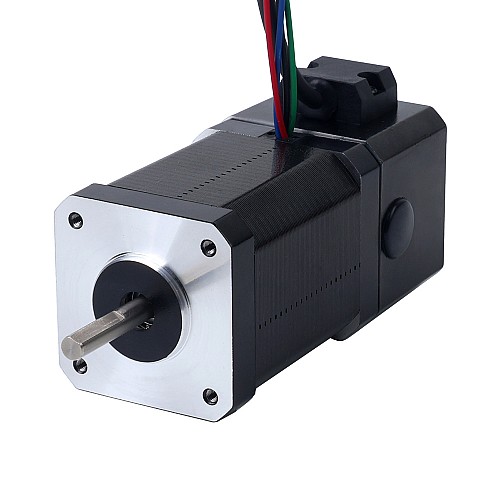

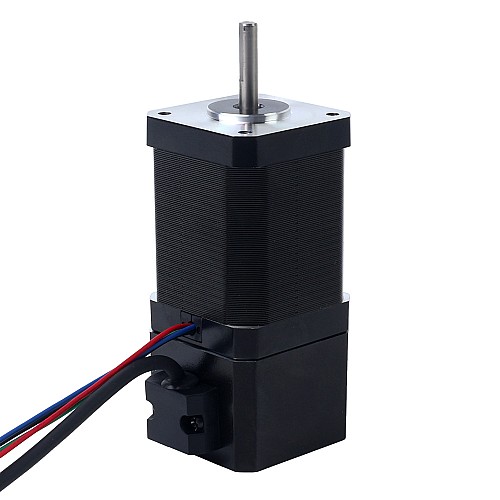

Это шаговый двигатель Nema 17 с электромагнитным тормозом 24 В и мощностью 3,7 Вт. Двигатель имеет удерживающий момент 0,72 Н·м (101,96 унций·дюйм), номинальный ток 2,0 А и длину корпуса 91 мм.
Встроенный электромагнитный тормоз реализует функцию частого запуска и остановки шагового двигателя, обеспечивая включение двигателя или его блокировку при выключении питания.
Благодаря своим уникальным преимуществам, таким как доступная цена, энергосбережение, безопасность для окружающей среды, длительный срок службы, простота обслуживания и т. д., он широко используется в автоматизированном оборудовании, таком как дозаторы, подъемники, станки с ЧПУ, конусные станки и упаковочные машины.
Электрические характеристики
- Номер детали производителя: 17HS24-2004D-B070
- Количество фаз: 2
- Угол шага: 1,8 градуса
- Удерживающий момент: 0,72 Нм (101,96 унций-дюйм)
- Номинальный ток/фаза: 2,0 А
- Фазовое сопротивление: 1,70 Ом ± 10%
- Индуктивность: 3,60 мГн±20%(1 кГц)
- Класс изоляции: B 130°C[266°F]
- Номинальное напряжение тормоза: 24 В
- Тормозной момент: 0,7 Нм (99,13 унций-дюймов)
- Мощность тормоза: 3,7 Вт
Физические характеристики
- Размер оправы: 42 x 42 мм
- Длина корпуса: 91 мм
- Диаметр вала: Φ5 мм
- Длина вала: 24 мм
- Длина D-образного выреза: 15 мм
- Длина кабеля двигателя: 500 мм
- Длина тормозного троса: 180 мм
Связь
А+ | А- | B+ | Б- | Тормоз DC+ | Тормоз постоянного тока- |
Черный | Зеленый | Красный | Синий | Красный | Черный |
Тип продукта | |
Тип продукта | Двигатель с энкодером, тормозом и коробкой передач |
Электрические характеристики | |
Номинальный ток (А) | 2.0 |
Удерживающий крутящий момент (унции на дюйм) | 101.96 |
Удерживающий момент (Нсм) | 72 |
Фазовое сопротивление (Ом) | 1.7 |
Шаговый двигатель с | Тормоз |
Спецификация тормозов | |
Мощность торможения (Вт) | 3.7 |
Номинальное напряжение тормоза (В) | 24 |
Тип тормоза | Тормоз выключения питания |
Тормозной момент (Нсм) | 70 |
Тормозной момент (унции на дюйм) | 99.13 |
Физические характеристики | |
Диаметр вала (мм) | 5 |
Длина вала (мм) | 24 |
Метод инвентаризации | Выделенный инвентарь |
Размер рамы (мм) | Nema 17 (42 x 42) |
Рейтинг IP | 40 |
Тип выхоDного вала | D |
File | Size | |
---|---|---|
17HS24-2004D-B070_Full_Datasheet.pdf | 128.86KB | Download |
