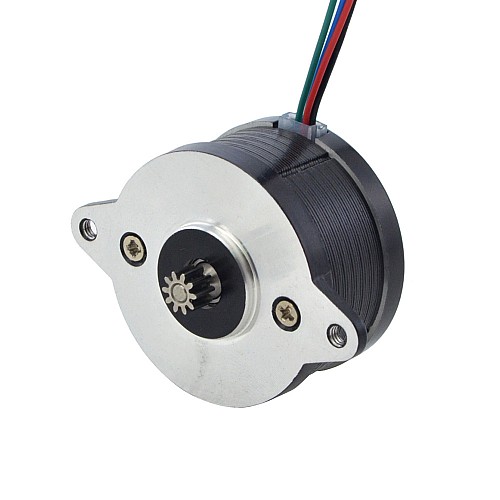

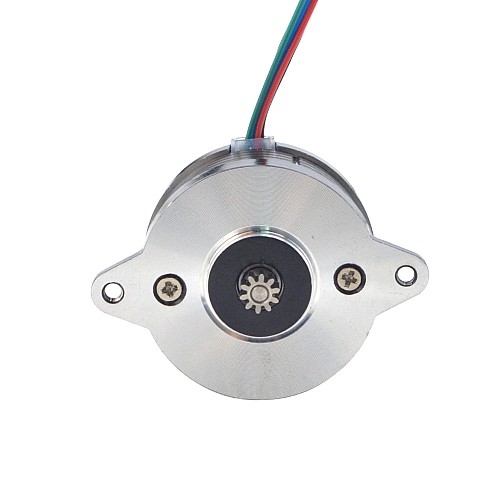

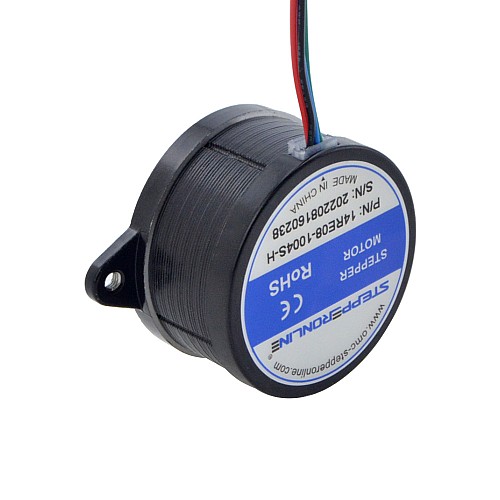

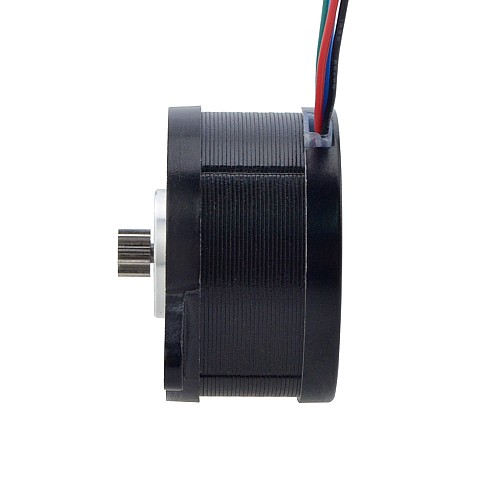

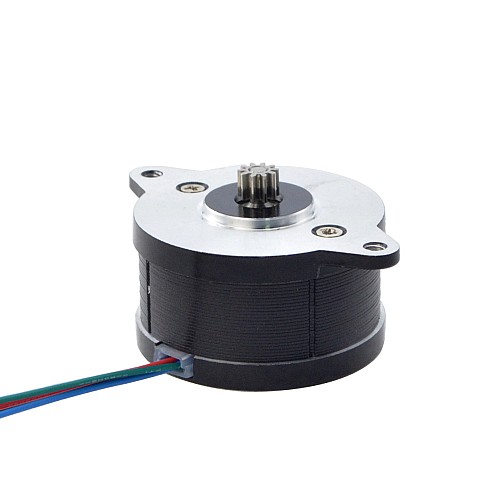

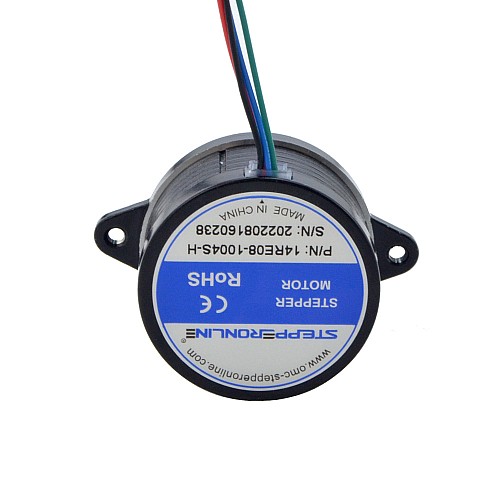

Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C

Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
Высокотемпературный шаговый двигатель Nema 14 10 Н·см (14,16 унций·дюйм), класс изоляции H 180°C
руб.907
5 + руб.857
10 + руб.812
50 + руб.773
100 + руб.736
  • В наличии: 10000
  • Модель: 14RE08-1004S-H
  • Вес брутто: 0.15kg
  • Сертифицировано: ISO, CE, UKCA, RoHS
Products Sold: 361

Страну кликните|реальный запас

Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот двигатель предназначен для работы в условиях высоких температур. Мы изготовили обмотку, подшипники, магнитную сталь и пластиковый каркас двигателя по индивидуальному заказу для достижения класса изоляции H и достижения температуры до 180°C. Этот двигатель широко используется в 3D-принтерах.

Электрические характеристики

  • Номер детали производителя: 14RE08-1004S-H
  • Тип двигателя: биполярный шаговый
  • Угол шага: 1,8 градуса
  • Удерживающий момент: 10 Н·см (14,16 унций·дюйм)
  • Номинальный ток/фаза: 1,0 А
  • Сопротивление фазы: 2,1 Ом
  • Индуктивность: 1,1 мГн ±20% (1 кГц)
  • Класс изоляции: H 180°C (356°F)

Физические характеристики

  • Размер рамы: Φ36 мм
  • Длина корпуса: 21 мм
  • Диаметр вала: Φ2,5 мм
  • Длина вала: 6 мм
  • Количество зубцов: 10
  • Диаметр делительной окружности: Φ5 мм
  • Диаметр окружности присоединения: Φ6 мм
  • Угол зацепления: 20°
  • Материал шкива: SUS304
  • Количество выводов: 4 с разъёмом PH-4
  • Длина кабеля: 1000 мм

Подключение

A+
A-
B+
B-
Красный
Зелёный
Чёрный
Синий
Тип продукта
Тип продукта Высокотемпературный шаговый двигатель
Электрические характеристики
Биполярное/униполярное Биполярное
Имеет ли кривая крутящего момента/тяги? Нет
Индуктивность (мГн) 1.1
Класс изоляции H 180C(356F)
Номинальный ток (А) 1.0
Открытый/закрытый контур Открытый контур
Угол шага (град.) 1.8
Удерживающий крутящий момент (унции на дюйм) 14.16
Удерживающий момент (Нсм) 10
Фазовое сопротивление (Ом) 2.1
Физические характеристики
Диаметр вала (мм) 2.5
Длина вала (мм) 6
Длина кабеля (мм) 1000
Длина тела (мм) 21
Количество свинца 4
Метод инвентаризации Выделенный инвентарь
Одновальный/Двухвальный Один вал
Размер рамы (мм) Nema 14 (Φ36)
Серия продуктов С
Тип выхоDного вала D


File Size
14RE08-1004S-H_Full_Datasheet.pdf 150.39KB Download
14RE08-1004S-H.STEP 922.18KB Download
