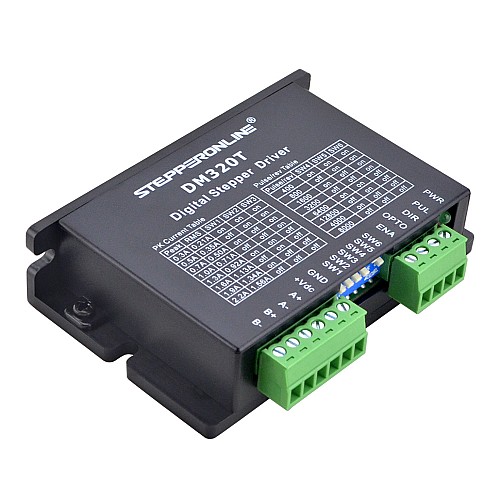

Цифровой шаговый драйвер 0,3–2,2 А 10–30 В постоянного тока для шаговых двигателей Nema 8, 11, 14, 16, 17

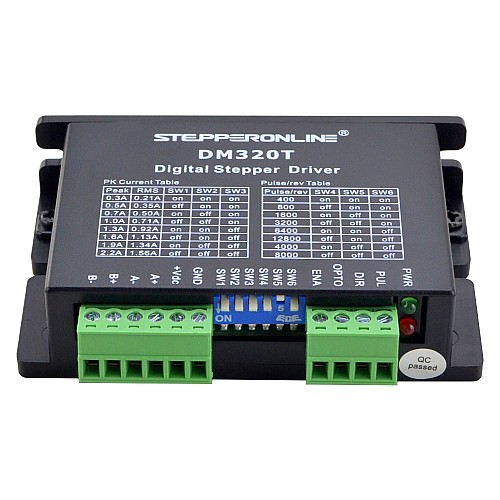

Это цифровой шаговый привод, реализованный с использованием передовой технологии управления шаговыми двигателями. Он прост в использовании и подходит для плавного управления двухфазными и четырёхфазными двигателями (размеров от Nema 8 до Nema 17) с низким нагревом и шумом. Он работает при напряжении 10–30 В постоянного тока и может обеспечивать максимальный пиковый ток 2,2 А. С помощью DIP-переключателей можно настроить необходимый ток и микрошаг.

Ключевые особенности

• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• Автоматическая идентификация двигателя и автоматическая настройка параметров для оптимального крутящего момента от двигателей с широким диапазоном
• Управление шагом и направлением (PUL/DIR)
• Многошаговый режим для плавного движения двигателя
• Оптически изолированные входы
• Входное напряжение 10–30 В постоянного тока

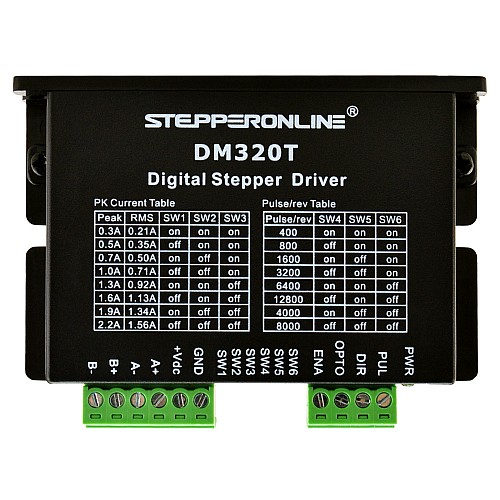

• 8 выбираемых микрошаговых разрешений от 400 до 12800 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 0,3 до 2,2 А с помощью DIP-переключателей
• Плавный пуск без «скачка» при включении
• Частота входного импульса до 60 кГц
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току

Электрические характеристики

• Выходной пиковый ток: 0,3~2,2 А (1,6 RMS)
• Входное напряжение: +10~30 В постоянного тока
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~60 кГц
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10 - 50 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 90 г (3,5 унции)
