Внешний стек Nema 23 45 мм, вывод 2,0 А, 2 мм (0,07874 дюйма), длина 300 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23E18S2004AH2-300RS
Вес брутто: 1.50kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 28

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

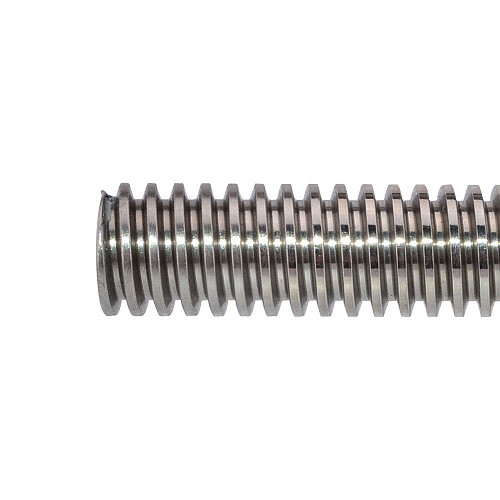

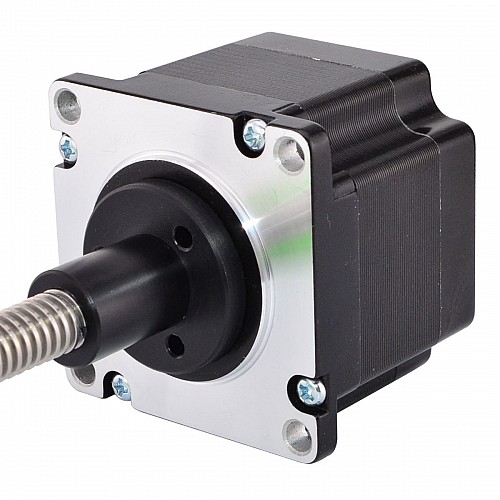

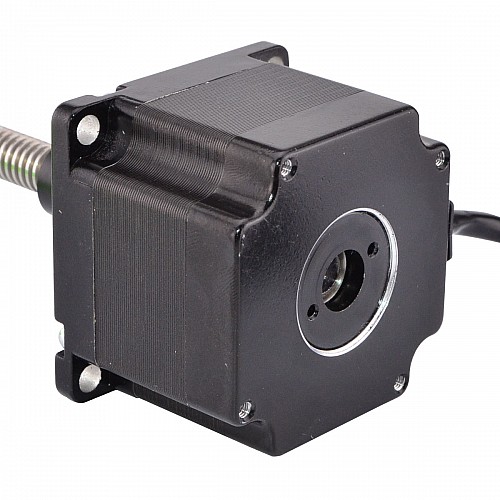

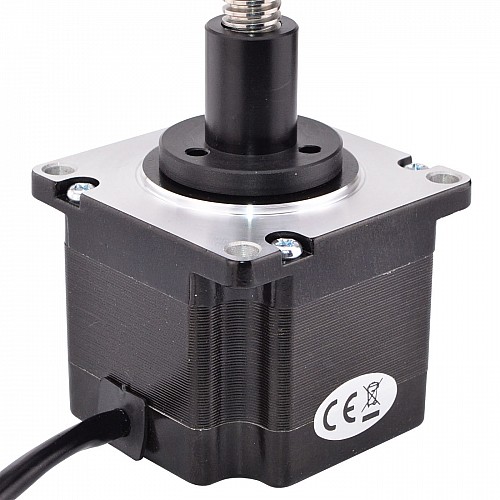

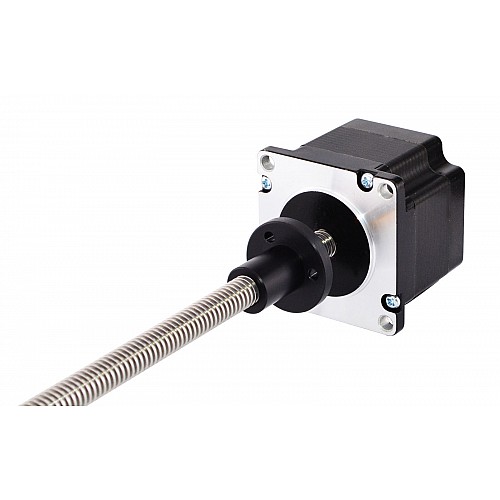

Эта модель представляет собой экономичный линейный шаговый двигатель, называемый внешним линейным приводом Nema 23. Двигатель представляет собой 45-миллиметровый шаговый двигатель Nema 23 с током 2A и частотой вращения 1,8 градуса. Двигатель интегрирован с 300-миллиметровым резьбовым стержнем Tr10x2 и гайкой из полиоксиметилена (POM), которая перемещается вдоль резьбового стержня.

Электрические характеристики

Номер детали производителя: 23E18S2004AH2-300RS(23E18S2004AH-300RS)
Тип двигателя: внешний линейный шаговый двигатель
Удерживающий момент: 0,7 Нм (99,14 унций-дюйм)
Номинальный ток/фаза: 2,0 А
Фазовое сопротивление: 1,63 Ом
Напряжение: 3,26 В
Индуктивность: 5,8 мГн ± 20% (1 кГц)

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 45 мм
Длина ходового винта: 300 мм (11,811 дюйма)
Диаметр ходового винта: Φ10 мм (0,3937 дюйма)
Шаг: 0,01 мм (0,0003937 дюйма)
Шаг/оборот: 2 мм (0,0787 дюйма)
Количество отведений: 4
Длина кабеля: 500 мм
Вес: 650 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Тип продукта
Тип продукта	Линейный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	5.8
Номинальный ток (А)	2.0
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	99.14
Удерживающий момент (Нсм)	70
Фазовое сопротивление (Ом)	1.63
Физические характеристики
Диаметр ходового винта (мм)	10
Длина вывода (мм)	500
Длина тела (мм)	45
Длина ходового винта (мм)	300
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
