Цифровой шаговый драйвер 1,8-5,6 А 20-50 В постоянного тока для шаговых двигателей Nema 23, 24, 34

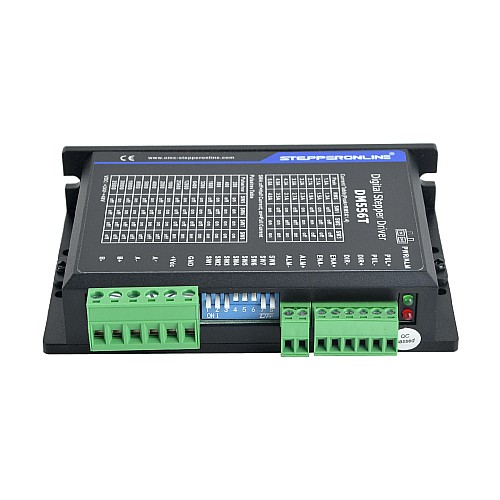

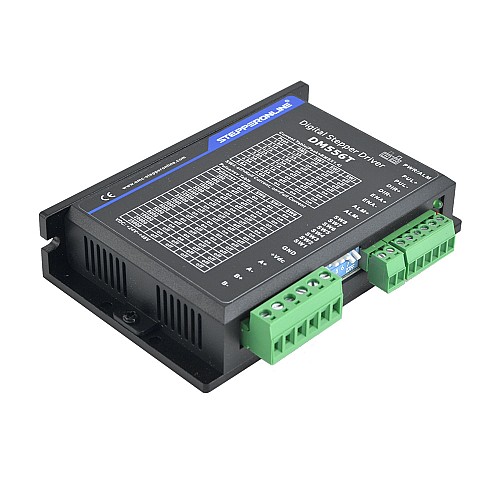

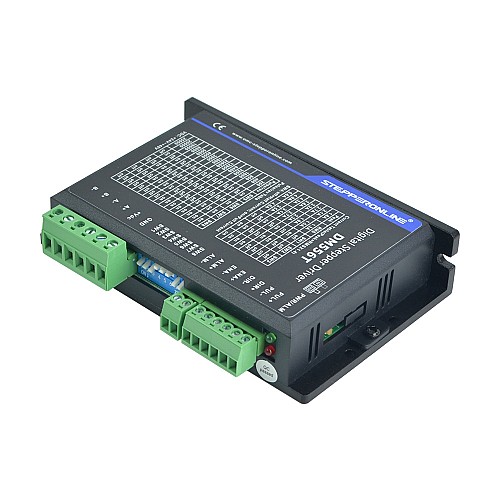

DM556T — это цифровой драйвер шагового двигателя с простой конструкцией и лёгкой настройкой. Благодаря передовой технологии управления шаговым двигателем, этот драйвер способен плавно управлять двухфазными и четырёхфазными шаговыми двигателями с оптимальным крутящим моментом, низким нагревом и уровнем шума. Рабочее напряжение составляет 20–50 В постоянного тока, а выходной ток — до 5,6 А. Все микрошаги и выходной ток регулируются DIP-переключателями. Поэтому DM556T идеально подходит для приложений, требующих простого управления шагом и направлением вращения шаговых двигателей NEMA 23, 24 и 34.

Ключевые особенности

• Автоматическое снижение тока холостого хода
• Частота входного импульса до 200 кГц
• Управление шагом и направлением (PUL/DIR)
• Многошаговый режим для плавного движения двигателя
• Плавный пуск без «скачка» при включении
• Защита от перенапряжения и перегрузки по току

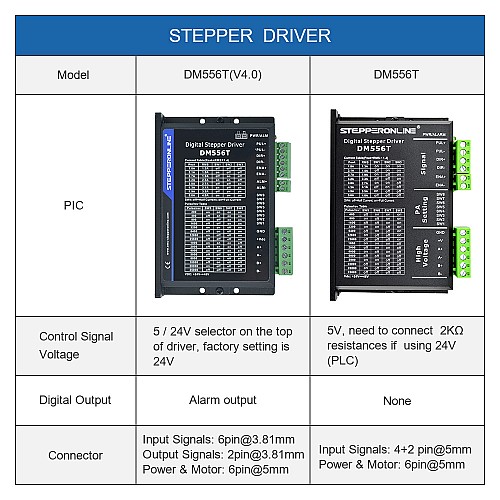

• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• ТТЛ-совместимые и оптически изолированные входы до 5,6 А

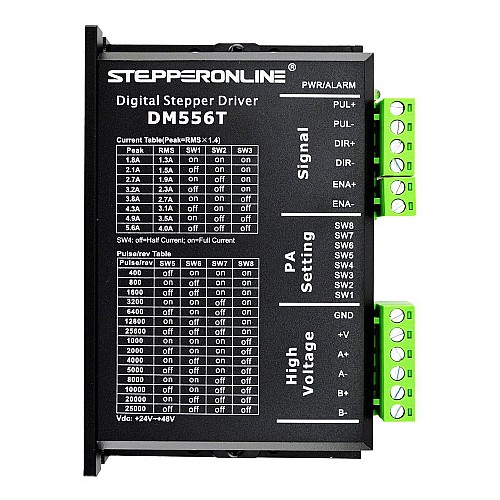

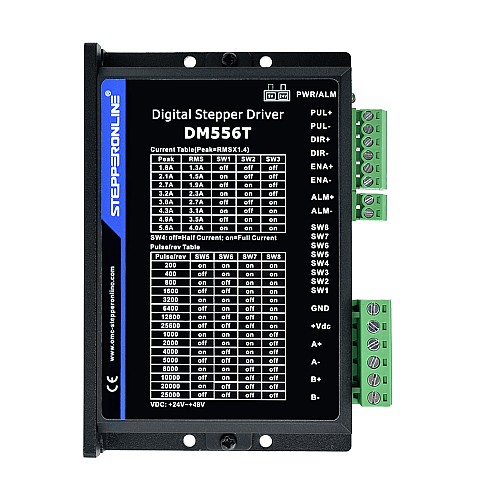

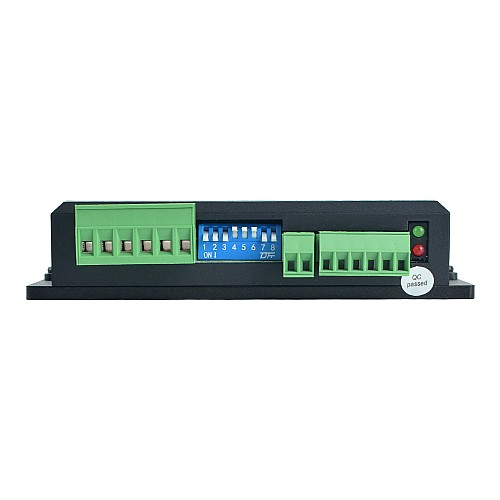

• 16 выбираемых микрошаговых разрешений от 400 до 25 600 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 1,8 А до 5,6 А с помощью DIP-переключателей
• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• Автоматическая идентификация двигателя и автоматическая настройка параметров для оптимального крутящего момента от двигателей с широким диапазоном

Электрические характеристики

• Выходной пиковый ток: 1,8~5,6 А (4,0 RMS)
• Входное напряжение: +20~50 В постоянного тока (типичное 24-48 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 300 г (10,6 унций)
