Двухвальный Nema 23, однополярный, 1,8 градуса, 1,35 Нм (191,2 унции-дюйма), 3 А, 57x57x76 мм, 6 проводов

1 отзывов - Написать отзыв

руб.1863

5 + руб.1775

10 + руб.1695

50 + руб.1623

100 + руб.1556

В наличии: Предзаказ
Модель: 23HS30-3006D
Вес брутто: 1.13kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 112

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

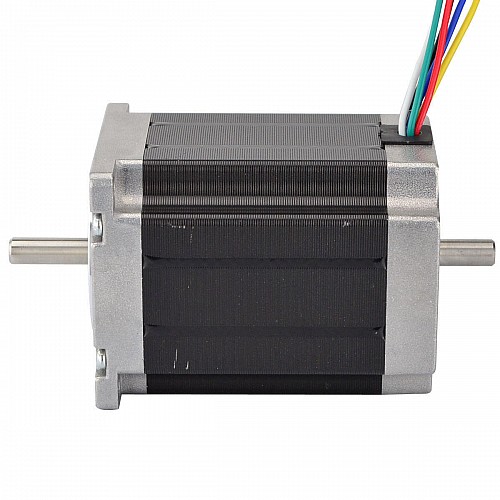

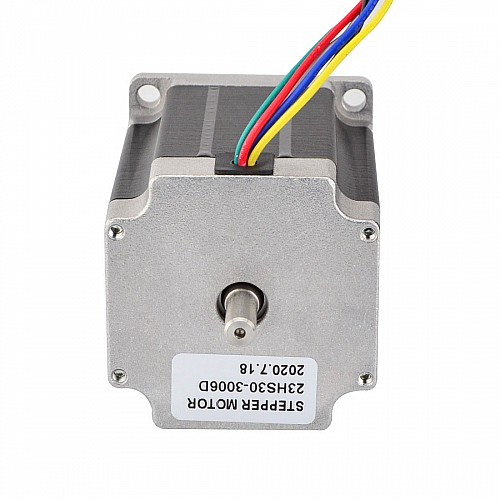

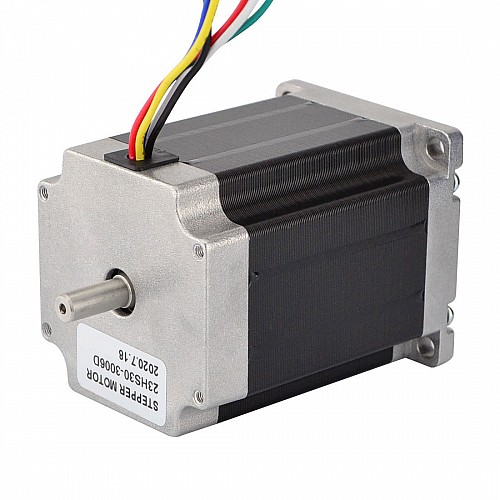

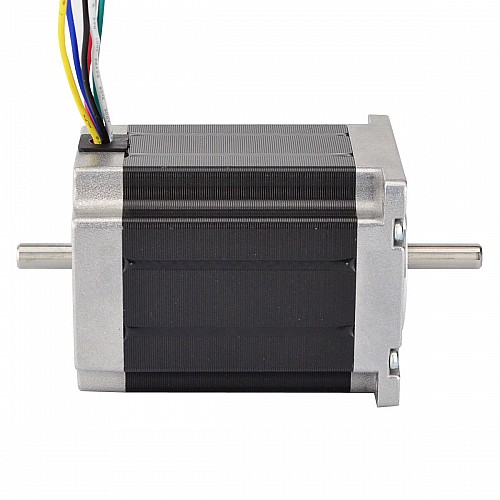

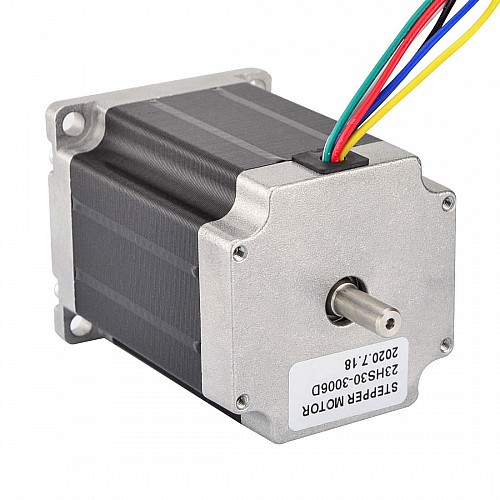

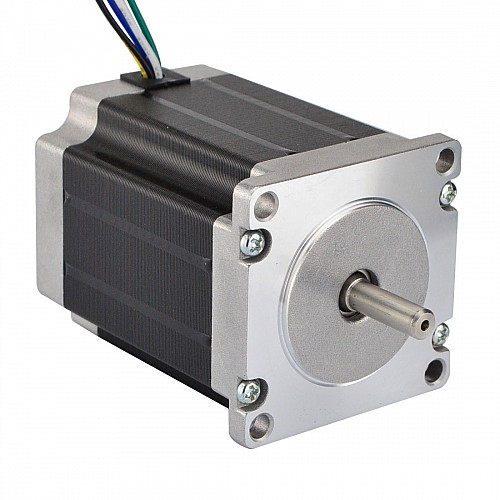

Этот униполярный шаговый двигатель Nema 23 с углом шага 1,8 градуса и размерами 57 x 57 x 76 мм имеет 6 проводов, каждая фаза потребляет 3,0 А, а удерживающий момент 1,35 Н·м (191,2 унции·дюйм). Задний вал может быть использован для установки энкодера, маховика или аналогичного устройства.

Электрические характеристики

Номер детали производителя: 23HS30-3006D
Тип двигателя: униполярный/биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент (униполярный): 1,35 Нм (191,2 унции на дюйм)
Удерживающий момент (биполярный): 1,9 Нм (269 унций-дюймов)
Номинальный ток/фаза (однополярный): 3,0 А
Номинальный ток/фаза (двухполярный): 2,12 А
Фазовое сопротивление (однополярное): 1,0 Ом
Фазовое сопротивление (двухполярное): 2,0 Ом
Индуктивность (униполярная): 1,6 мГн±20%(1 кГц)
Индуктивность (двухполярная): 6,4 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина корпуса: 76 мм
Диаметр вала: Φ6,35 мм
Длина переднего вала: 21 мм
Длина заднего вала: 15 мм
Количество отведений: 6
Длина вывода: 500 мм
Вес: 1 кг

Связь

Биполярное расстройство

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Униполярный

А+	О+	А-	B+	О-	Б-
Черный	Желтый	Зеленый	Красный	Белый	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	1.6
Номинальный ток (А)	3
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	191.2
Удерживающий момент (Нсм)	135
Фазовое сопротивление (Ом)	1
Физические характеристики
Вес(г)	1000
Диаметр вала (мм)	6.35
Длина вала (мм)	21
Длина вывода (мм)	500
Длина тела (мм)	76
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	О
