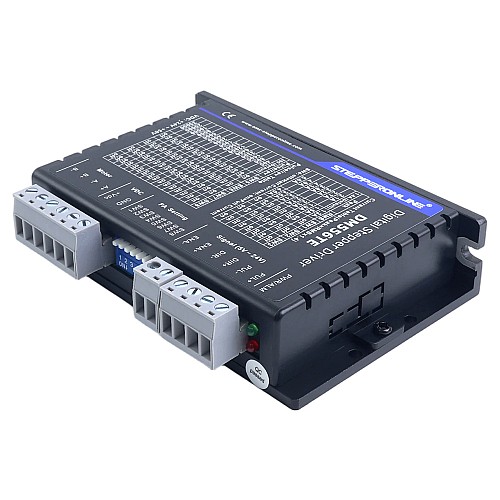

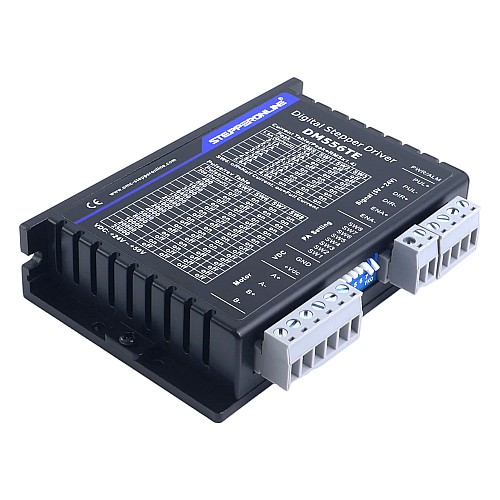

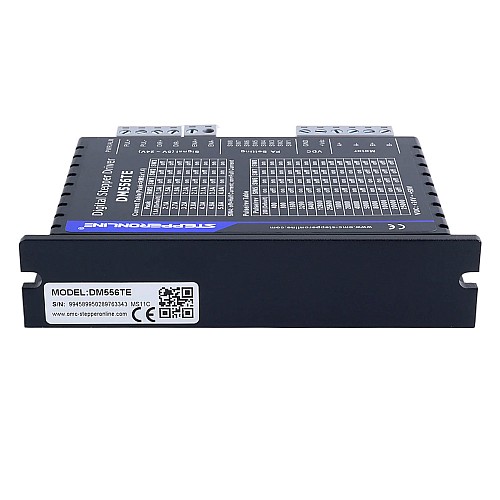

Цифровой шаговый драйвер серии TE 1,8-5,6A 24-50VDC для двигателей Nema 23, 24, 34

Шаговые драйверы серии TE являются усовершенствованными версиями на основе серии T, предлагающими исключительное соотношение цены и качества. Сохраняя практически идентичную функциональность и производительность серии T, мы значительно снизили порог входа для продукта за счет оптимизации затрат, сделав высококачественные шаговые драйверы более доступными.

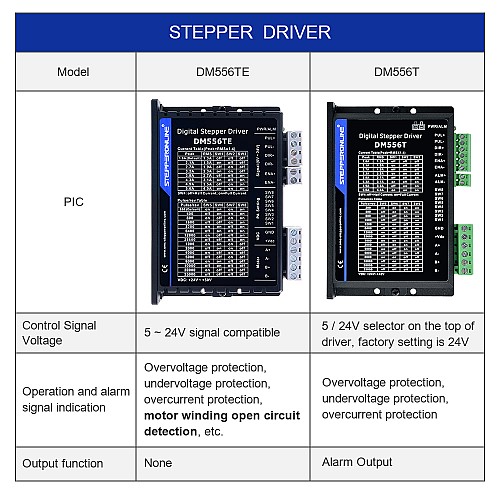

Это цифровой шаговый драйвер серии TE с пиковым выходным током 1,8–5,6 А и входным напряжением 24–50 В постоянного тока. Он предназначен для шаговых двигателей Nema 23, 24, 34 и имеет более конкурентоспособную цену, чем DM556T.
Функционально TE имеет эксклюсивную функцию «Обнаружение обрыва обмотки двигателя». Этот мониторинг в реальном времени предупреждает о рисках обрыва цепи, сокращая повреждение оборудования и время простоя, а также повышая надежность. Оптически изолированные входы с напряжением 5–24 В позволяют легко интегрироваться с большим количеством систем управления и упрощают настройку. Обратите внимание, что драйверы серии TE поддерживают только одноимпульсный вход.

Ключевые особенности

• Обнаружение обрыва обмотки двигателя
• Оптически изолированные входы с напряжением 5–24 В
• Поддержка только одиночного импульса
• Автоматическое снижение тока холостого хода
• Частота входных импульсов до 200 кГц
• Управление шагом и направлением (PUL/DIR)
• Микрошаг для плавного движения двигателя
• Плавный пуск без "рывка" при включении питания
• Защита от перенапряжения и перегрузки по току
• TTL-совместимые и оптически изолированные входы до 5,6 А

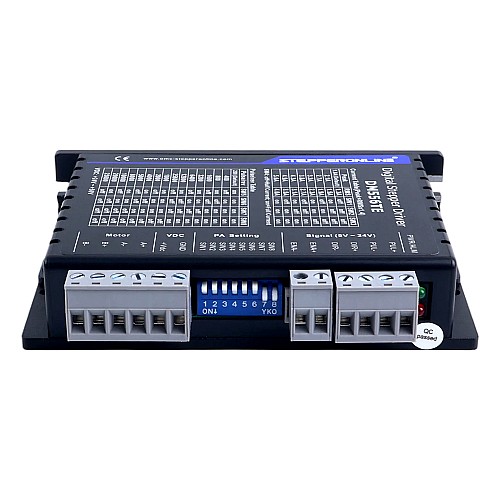

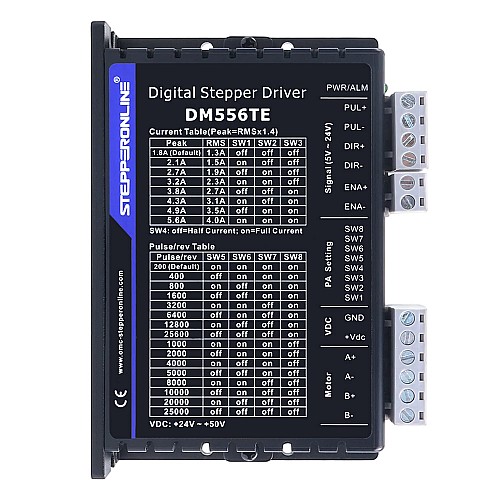

• 16 выбираемых разрешений микрошага от 400 до 25 600 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 1,8 А до 5,6 А с помощью DIP-переключателей
• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева и шума двигателя
• Автоидентификация двигателя и автоконфигурация параметров для оптимального крутящего момента от широкого диапазона двигателей

Электрические характеристики

• Пиковый выходной ток: 1,8–5,6 А (действующее значение 1,3–4,0 А)
• Входное напряжение: +24–50 В постоянного тока
• Напряжение логического входа: 5–24 В постоянного тока
• Ток логического входа: 7–20 мА
• Частота входных импульсов: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное или принудительное воздушное охлаждение
• Окружающая среда: Избегать пыли, масляного тумана и коррозионных газов
• Влажность: 40% – 90%
• Рабочая температура: 0℃ – 40℃
• Вибрация: 10–55 Гц / 0,15 мм
• Температура хранения: -20℃ – 65℃

Рекомендуемые напряжения питания для шаговых двигателей
