Двухвальный Nema 23 Uni/Bipolar 1.8° 2.83 Нм (400 унций-дюймов) 4A 57x57x84 мм 8 проводов

Горячие товары

Двухвальный Nema 23 Uni/Bipolar 1.8° 2.83 Нм (400 унций-дюймов) 4A 57x57x84 мм 8 проводов

1 отзывов - Написать отзыв

руб.2250

5 + руб.2144

10 + руб.2047

50 + руб.1959

100 + руб.1878

В наличии: 10000
Модель: 23HS33-4008D
Вес брутто: 1.36kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 1606

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

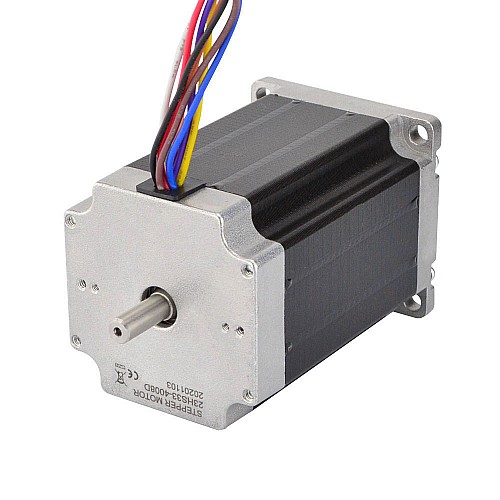

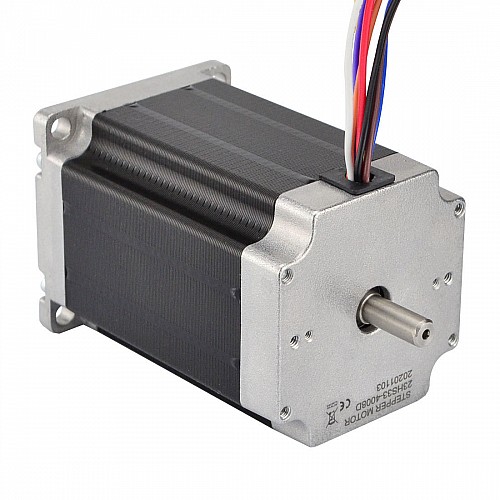

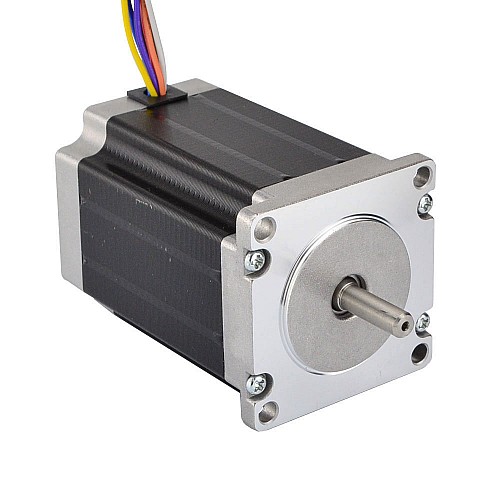

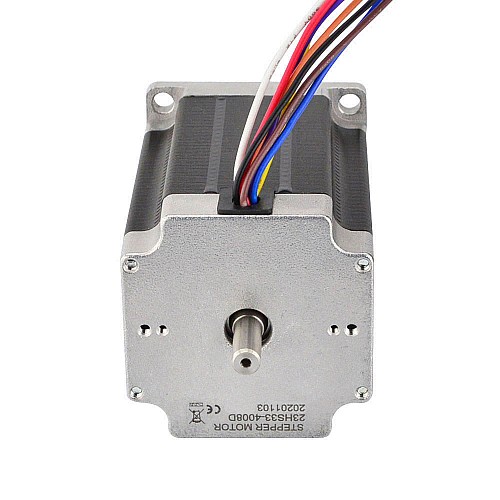

Этот шаговый двигатель NEMA 23 с углом шага 1,8 градуса, удерживающим моментом (двухполюсным) 2,83 Н·м (400 унций-дюймов), удерживающим моментом (однополюсным) 2,0 Н·м (283 унции-дюймов) и размерами 57 x 57 x 84 мм имеет 8 проводов и три варианта подключения: униполярное, биполярное (последовательное) или биполярное (параллельное). Вы можете выбрать любой тип подключения. Допустимый крутящий момент достигает 2,0 Н·м (283 унции-дюймов) при однополюсном подключении и 2,83 Н·м (400 унций-дюймов) при биполярном подключении. На заднем валу можно установить энкодер, маховик или аналогичные устройства.

Электрические характеристики

Номер детали производителя: 23HS33-4008D
Тип двигателя: униполярный/биполярный
Угол шага: 1,8 градуса
Удерживающий момент (двухполярный): 2,83 Нм (400 унций-дюймов)
Удерживающий момент (униполярный): 2,0 Нм (283 унции на дюйм)
Номинальный ток (двухполярный последовательный): 2,83 А
Номинальный ток (двухполярный параллельный): 5,66 А
Номинальный ток (однополярный): 4,0 А
Фазовое сопротивление (двухполярное последовательное): 1,6 Ом
Фазовое сопротивление (двухполярное параллельное): 0,4 Ом
Фазовое сопротивление (однополярное): 0,8 Ом
Индуктивность (двухполярная последовательная): 7,2 мГн ± 20% (1 кГц)
Индуктивность (двухполярная параллельная): 1,8 мГн ± 20% (1 кГц)
Индуктивность (униполярная): 1,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина корпуса: 84 мм
Диаметр вала: Φ6,35 мм
Длина переднего вала: 21 мм
Длина D-образного выреза: 15 мм
Длина заднего вала: 15 мм
Количество отведений: 8
Длина вывода: 300 мм
Вес: 1,13 кг

Связь

А+	А-	B+	Б-
Черный/коричневый	Белый/Оранжевый	Красный/Синий	Фиолетовый/Желтый

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное/униполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	1.8
Номинальный ток (А)	5.66
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	400
Удерживающий момент (Нсм)	283
Фазовое сопротивление (Ом)	0.4
Физические характеристики
Вес(г)	1130
Диаметр вала (мм)	6.35
Длина вала (мм)	21
Длина вывода (мм)	300
Длина тела (мм)	84
Количество свинца	8
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
