Двухвальный Nema 23 Uni/Bipolar 1,8 градуса 1,26 Нм (178,4 унций-дюймов) 3 А 57x57x56 мм 8 проводов

Горячие товары

Двухвальный Nema 23 Uni/Bipolar 1,8 градуса 1,26 Нм (178,4 унций-дюймов) 3 А 57x57x56 мм 8 проводов

2 отзывов - Написать отзыв

руб.1315

5 + руб.1253

10 + руб.1197

50 + руб.1145

100 + руб.1098

В наличии: 10000
Модель: 23HS22-3008D
Вес брутто: 0.75kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 1700

Страну кликните｜реальный запас

Отправляется из

Китай

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

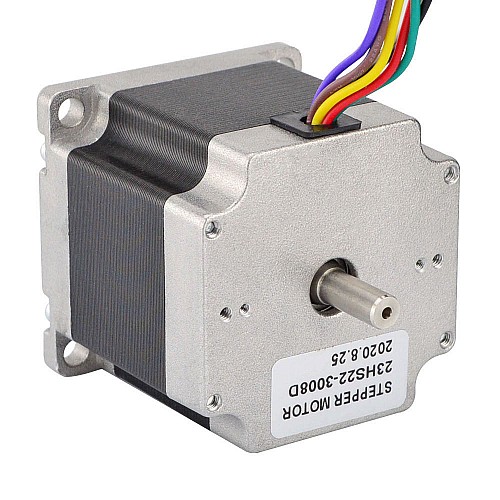

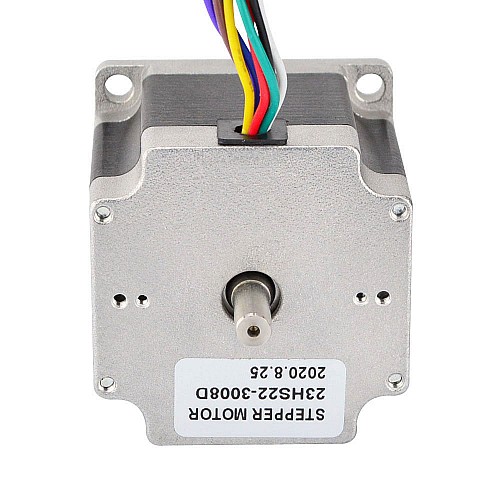

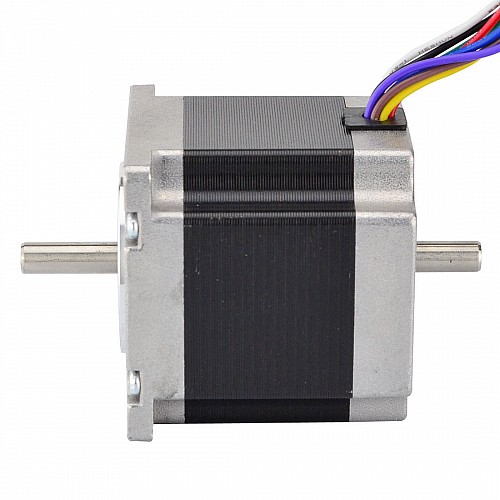

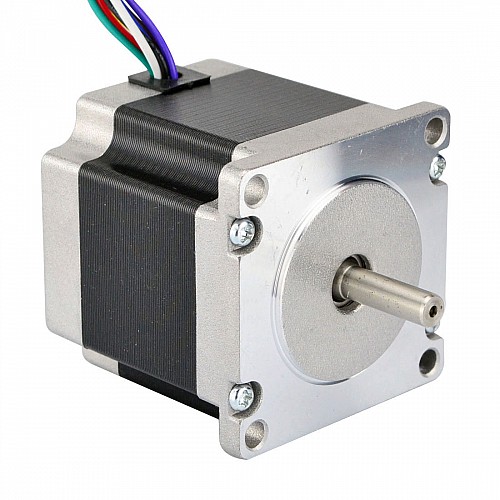

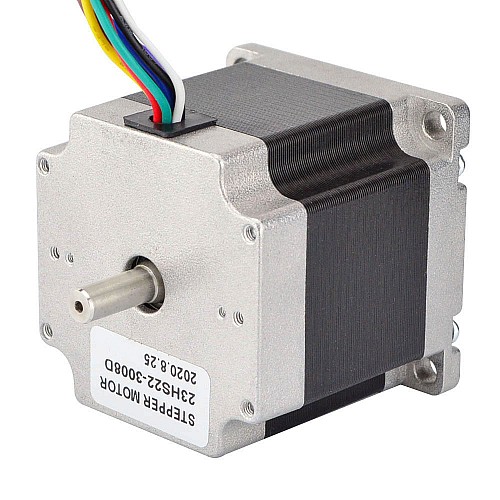

Этот шаговый двигатель Nema 23 с углом шага 1,8 градуса и размерами 57 x 57 x 56 мм имеет 8 проводов и три варианта подключения: униполярное, биполярное (последовательное) или биполярное (параллельное). Вы можете выбрать любой тип подключения. Крутящий момент достигает 0,9 Н·м (127,5 унций·дюйм) при униполярном подключении и 1,26 Н·м (178,4 унций·дюйм) при биполярном подключении. Задний вал может быть использован для установки энкодера, маховика или аналогичного устройства.

Электрические характеристики

Номер детали производителя: 23HS22-3008D
Тип двигателя: униполярный/биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент (униполярный): 0,9 Нм (127,5 унций-дюймов)
Удерживающий момент (двухполюсный последовательный): 1,26 Нм (178,4 унций-дюйм)
Удерживающий момент (двухполюсный параллельный): 1,26 Нм (178,4 унций-дюйм)
Номинальный ток/фаза (однополярный): 3,0 А
Номинальный ток/фаза (двухполюсный последовательный): 2,12 А
Номинальный ток/фаза (двухполюсный параллельный): 4,24 А
Фазовое сопротивление (однополярное): 0,75 Ом
Фазовое сопротивление (двухполярное последовательное): 1,5 Ом
Фазовое сопротивление (двухполярное параллельное): 0,375 Ом
Индуктивность (униполярная): 1,1 мГн ± 20% (1 кГц)
Индуктивность (двухполярная последовательная): 4,4 мГн ± 20% (1 кГц)
Индуктивность (двухполярная параллельная): 1,1 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 56 мм
Диаметр вала: Φ6,35 мм
Длина переднего вала: 21 мм
Длина заднего вала: 15 мм
Количество отведений: 8
Длина вывода: 500 мм
Вес: 0,7 кг

Связь

А+	А-	B+	Б-
Красный/Черный	Желтый/Синий	Зеленый/Белый	Фиолетовый/коричневый

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное/униполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	1.1
Номинальный ток (А)	4.24
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	178.4
Удерживающий момент (Нсм)	126
Фазовое сопротивление (Ом)	0.38
Физические характеристики
Вес(г)	700
Диаметр вала (мм)	6.35
Длина вала (мм)	21
Длина вывода (мм)	500
Длина тела (мм)	56
Количество свинца	8
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	О
