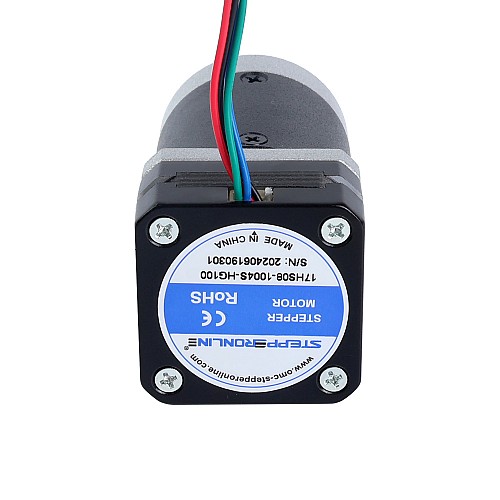

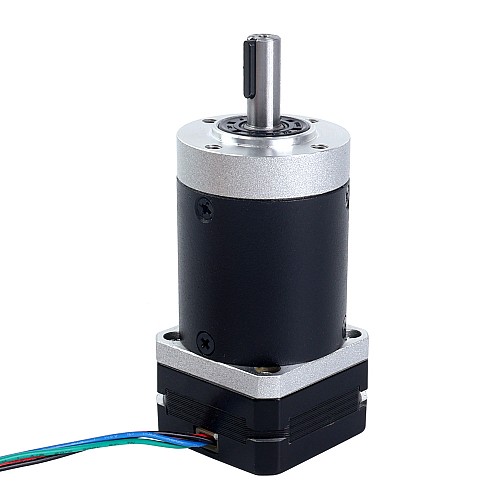

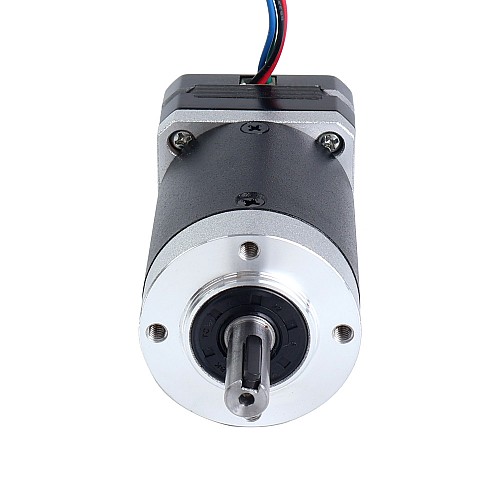

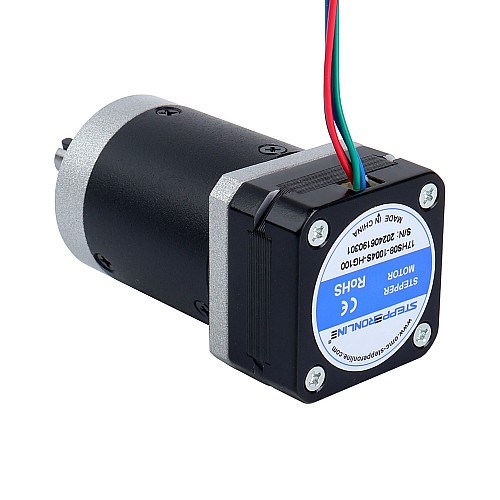

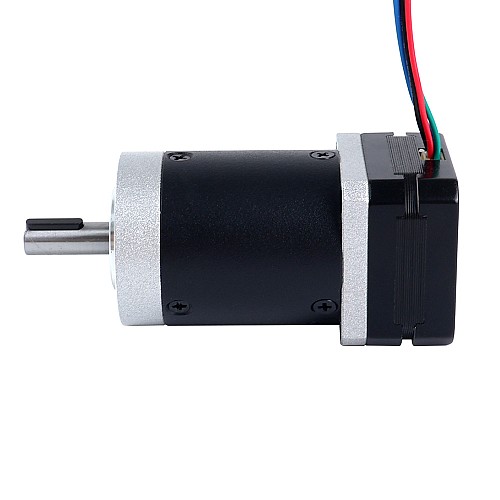

Распродажа в Китае: шаговый двигатель Nema 17, с передаточным числом 100:1 Выходной крутящий момент 10Н·м (1416,12oz.in)

-50 %

Распродажа в Китае: шаговый двигатель Nema 17, с передаточным числом 100:1 Выходной крутящий момент 10Н·м (1416,12oz.in)

0 отзывов - Написать отзыв

руб.4758

руб.2379

В наличии: 10000
Модель: CN-17HS08-1004S-HG100
Вес брутто: 0.60kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 146

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 17 с удерживающим моментом 16 Н·см (22,66 унций-дюйм) оснащён планетарным редуктором с передаточным числом 100 и максимальным люфтом 25 армин. Он отлично подходит для приложений, требующих высокой точности, надёжности и исключительной стоимости, в условиях ограниченного пространства, но с низкой скоростью и/или высоким крутящим моментом.

Электрические характеристики

Номер детали: 17HS08-1004S-HG100
Тип двигателя: биполярный шаговый
Угол шага: 0,018 град.
Удерживающий момент без редуктора: 16Н·см (22,66oz.in)
Выходной крутящий момент с редуктором: 10Н·м (1416,12oz.in)
Номинальный ток/фаза: 1,0 А
Фазовое сопротивление: 3,7 Ом ± 10%
Индуктивность: 4,5 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 100:1
Эффективность: 90%
Зазор при отсутствии нагрузки: <=25 армин
Максимально допустимый крутящий момент: 15 Нм (2124,17 унций-дюйм)
Допустимый крутящий момент: 15 Нм (3540,29 унций-дюймов)
Температура окружающей среды: -10 - 50℃

Физические характеристики

Размер оправы: 42 x 42 мм
Длина мотора: 20,5 мм
Длина коробки передач: 58 мм
Диаметр вала: Φ8 мм
Длина вала: 23,5 мм
Длина шпоночного паза: 14 мм
Количество отведений: 4
Длина кабеля: 100 мм
Вес: 494 г

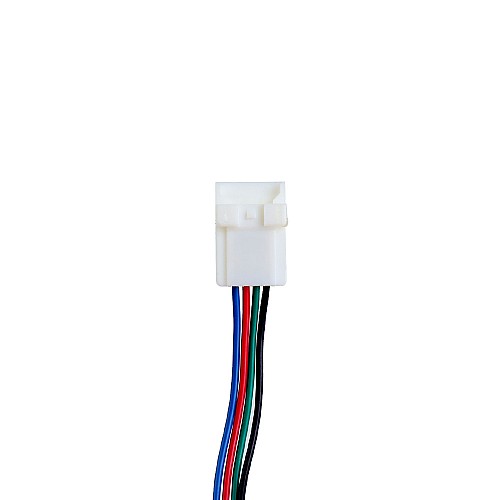

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	4.5
Ток(А)	1.0
Удерживающий момент без редуктора (Нм)	0.16
Фазовое сопротивление (Ом)	3.7
Физические характеристики
Вес(г)	494
Диаметр вала (мм)	8
Длина вала (мм)	23.5
Длина вывода (мм)	100
Длина тела (мм)	78.5
Зазор при отсутствии нагрузки	<=25 армин
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	100
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
