External (Ball Screw) Non-Captive Captive

Currently full selection of standard STEPPERONLINE stepper motor linear actuators can't continue to meet the needs of countless linear motion designs, so we provide custom service for some special application requirements.
Our custom stepper motor linear actuators deliver the optimal balance of performance, life and installed cost, and provide great flexibility to help you achieve a “just-right” solution.

External (Acme) Stepper Motor Linear Actuators
Motor Size	Body Length(mm)	Rated Current(A)	Screw Diameter(mm)	Lead(mm)	Number of threads

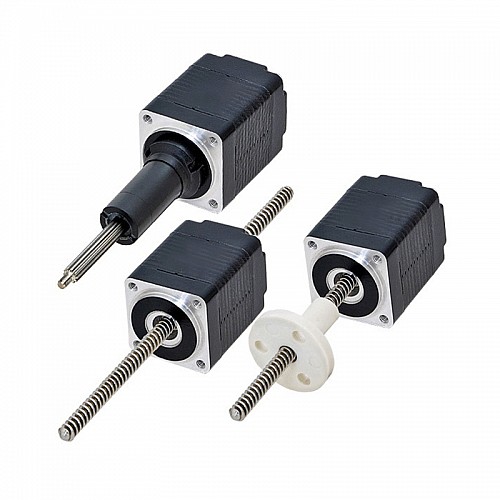

Nema 8	28.5	0.5	3.5	1	1
Nema 8	28.5	0.5	3.5	2	2
Nema 8	42	0.5	3.5	1	1
Nema 8	42	0.5	3.5	2	2
Nema 8	42	0.5	3.5	4	4

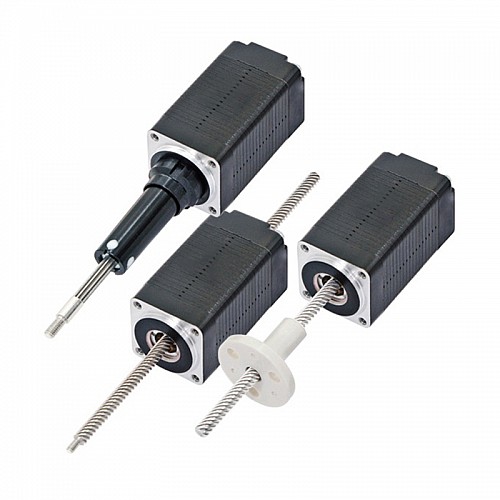

Nema 11	32	1	4.76	1.27	1
Nema 11	32	1	4.76	2.54	2
Nema 11	32	1	4.76	5.08	4
Nema 11	45	1	4.76	1.27	1
Nema 11	45	1	4.76	2.54	2
Nema 11	45	1	4.76	5.08	4
Nema 11	45	1	4.76	10.16	8

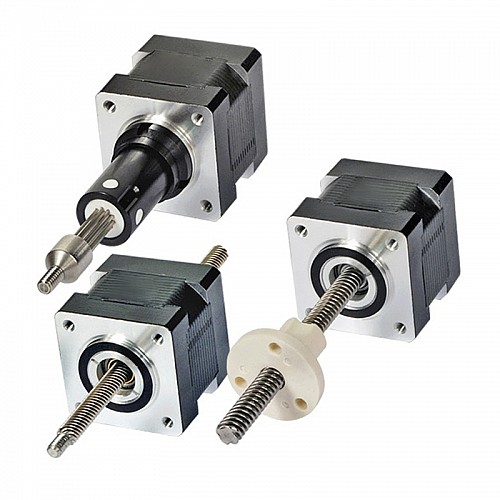

Nema 14	34	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	1.27	1
Nema 14	47	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	6.35	4
Nema 14	47	1.5	6.35	12.7	8

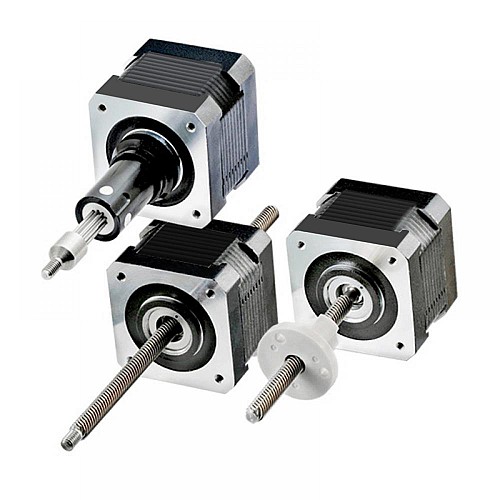

Nema 17	34	1.5	6.35	1.27	1
Nema 17	34	1.5	6.35	2.54	2
Nema 17	34	1.5	6.35	6.35	4
Nema 17	34	1.5	6.35	12.7	8
Nema 17	34	1.5	6.35	25.4	8
Nema 17	48	2.5	6.35	1.27	1
Nema 17	48	2.5	6.35	2.54	2
Nema 17	48	2.5	6.35	6.35	4
Nema 17	48	2.5	6.35	12.7	8
Nema 17	48	2.5	6.35	25.4	8

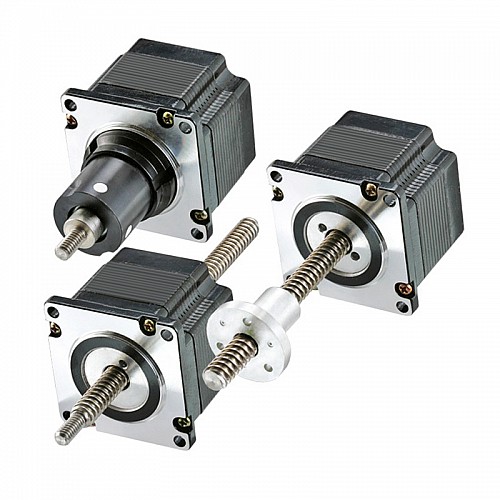

Nema 23	55	3	9.525	1.27	1
Nema 23	55	3	9.525	2.54	1
Nema 23	55	3	9.525	5.08	4
Nema 23	55	3	9.525	10.16	8
Nema 23	75	4	9.525	2.54	1
Nema 23	75	4	9.525	5.08	4
Nema 23	75	4	9.525	10.16	8
Nema 23	75	4	9.525	25.4	8
Nema 24	75	5	9.525	5.08	4

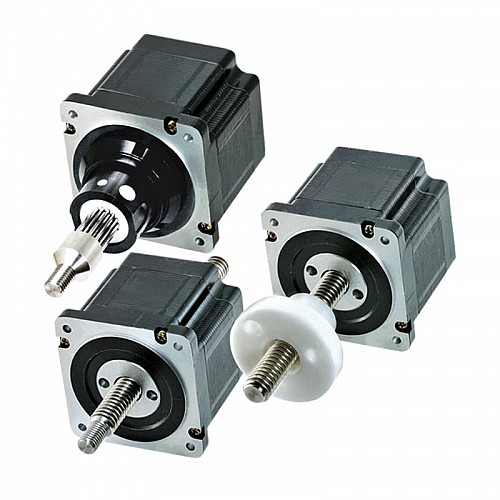

Nema 34	76	5.5	15.875	2.54	1
Nema 34	76	5.5	15.875	6.35	2

External (Ball Screw) Stepper Motor Linear Actuators
Motor Size	Body Length(mm)	Reated Current(A)	Screw Diameter(mm)	Lead(mm)
Nema 8	42	0.5	6	1
Nema 8	42	0.5	6	2
Nema 11	45	1	6	1
Nema 11	45	1	6	2
Nema 11	45	1	6	6
Nema 14	47	1.5	6	2
Nema 14	47	1.5	6	6
Nema 17	34	1.5	6	1
Nema 17	34	1.5	6	6
Nema 17	47	2.5	6	1
Nema 17	47	2.5	6	2
Nema 17	47	2.5	6	6
Nema 17	47	2.5	8	8
Nema 23	55	3	12	5
Nema 23	75	4	12	2
Nema 23	75	4	12	5
Nema 23	75	4	12	10
Nema 34	76	5.5	16	10
Nema 34	114	6	16	10

Non-Captive Stepper Motor Linear Actuators
Motor Size	Body Length(mm)	Rated Current(A)	Screw Diameter(mm)	Lead(mm)	Number of threads
Nema 8	28.5	0.5	3.5	1	1
Nema 8	28.5	0.5	3.5	2	2
Nema 8	42	0.5	3.5	1	1
Nema 8	42	0.5	3.5	2	2
Nema 8	42	0.5	3.5	4	4
Nema 11	32	1	4.76	1.27	1
Nema 11	32	1	4.76	2.54	2
Nema 11	32	1	4.76	5.08	4
Nema 11	45	1	4.76	1.27	1
Nema 11	45	1	4.76	2.54	2
Nema 11	45	1	4.76	5.08	4
Nema 11	45	1	4.76	10.16	8
Nema 14	34	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	1.27	1
Nema 14	47	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	6.35	4
Nema 14	47	1.5	6.35	12.7	8
Nema 17	34	1.5	6.35	1.27	1
Nema 17	34	1.5	6.35	2.54	2
Nema 17	34	1.5	6.35	6.35	4
Nema 17	34	1.5	6.35	12.7	8
Nema 17	34	1.5	6.35	25.4	8
Nema 17	48	2.5	6.35	1.27	1
Nema 17	48	2.5	6.35	2.54	2
Nema 17	48	2.5	6.35	6.35	4
Nema 17	48	2.5	6.35	12.7	8
Nema 17	48	2.5	6.35	25.4	8
Nema 23	55	3	9.525	1.27	1
Nema 23	55	3	9.525	2.54	1
Nema 23	55	3	9.525	5.08	4
Nema 23	55	3	9.525	10.16	8
Nema 23	75	4	9.525	2.54	1
Nema 23	75	4	9.525	5.08	4
Nema 23	75	4	9.525	10.16	8
Nema 23	75	4	9.525	25.4	8
Nema 34	76	5.5	15.875	2.54	2
Nema 34	76	5.5	15.875	6.35	2

Captive Stepper Motor Linear Actuators
Motor Size	Body Length(mm)	Rated Current(A)	Screw Diameter(mm)	Lead(mm)	Stroke Length(mm)
Nema 8	42	0.5	3.5	1	19.05
Nema 8	42	0.5	3.5	2	19.05
Nema 8	42	0.5	3.5	4	19.05
Nema 8	42	0.5	3.5	1	38.1
Nema 8	42	0.5	3.5	2	38.1
Nema 8	42	0.5	3.5	4	38.1
Nema 11	45	1	4.76	2.54	12.7
Nema 11	45	1	4.76	1.27	25.4
Nema 11	45	1	4.76	2.54	25.4
Nema 11	45	1	4.76	5.08	25.4
Nema 11	45	1	4.76	2.54	50.8
Nema 11	45	1	4.76	5.08	50.8
Nema 11	45	1	4.76	10.16	50.8
Nema 14	47	1.5	6.35	2.54	12.7
Nema 14	47	1.5	6.35	1.27	25.4
Nema 14	47	1.5	6.35	2.54	25.4
Nema 14	47	1.5	6.35	6.35	25.4
Nema 14	47	1.5	6.35	2.54	50.8
Nema 14	47	1.5	6.35	6.35	50.8
Nema 14	47	1.5	6.35	12.7	50.8
Nema 17	48	2.5	6.35	2.54	12.7
Nema 17	48	2.5	6.35	1.27	25.4
Nema 17	48	2.5	6.35	2.54	25.4
Nema 17	48	2.5	6.35	6.35	25.4
Nema 17	48	2.5	6.35	2.54	50.8
Nema 17	48	2.5	6.35	6.35	50.8
Nema 17	48	2.5	6.35	12.7	50.8
Nema 23	75	4	9.525	1.27	31.8
Nema 23	75	4	9.525	2.54	31.8
Nema 23	75	4	9.525	5.08	31.8
Nema 23	75	4	9.525	2.54	63.5
Nema 23	75	4	9.525	5.08	63.5
Nema 23	75	4	9.525	10.16	63.5
Nema 34	76	5.5	15.875	6.35	31.8
Nema 34	76	5.5	15.875	12.7	31.8
Nema 34	76	5.5	15.875	6.35	63.5
Nema 34	76	5.5	15.875

Физические характеристики
Метод инвентаризации	Общий инвентарь

Обработка концов ходового винта
- Резьбовые концы (наружная/внутренняя) с указанной резьбой и шагом
- Изготовленные по индивидуальному заказу шейки и кольцевые канавки
- Шестигранные или квадратные концы
- Шпоночные пазы и поперечные отверстия

Гайка с устранением люфта

STEPPERONLINE предоставляет гайки с устранением люфта для внешних ходовых винтов линейных приводов (кроме размера 34) и некаптивных линейных приводов с ходовым винтом (кроме размеров 24 и 34).
После миллионов циклов между ходовым винтом и стандартной пластиковой гайкой STEPPERONLINE может появиться номинальный люфт. STEPPERONLINE гарантирует несколько миллионов циклов, но физический люфт может увеличиться. Для уменьшения или устранения люфта STEPPERONLINE предоставляет пружинную конструкцию гайки с устранением люфта.

Энкодеры

В соответствии с требованиями применения, клиенты могут легко выбрать энкодеры с индексным выходом или без него, а также метод вывода - одинарный или дифференциальный.
Также можно свободно выбирать различное разрешение для более легкого и точного позиционирования.
Все стандартные энкодеры STEPPERONLINE являются оптическими и инкрементальными. При выборе энкодера внимательно изучите параметры, особенно размер, разрешение, индекс и метод вывода.

Тормоза

Особенно для вертикальных применений или удержания двигателей при внезапном отключении питания, стандартные тормоза STEPPERONLINE для размеров NEMA14, 17, 23, 24 и 34 помогут уменьшить беспокойство клиентов.

Проводка, кабели и разъемы

Выводы проводов или разъемы
Скрученные выводы проводов
Термоусадочные или расширяемые трубки
Кабельные корпуса

Винт с тефлоновым покрытием

Если в приложениях клиента требуется комбинация винта и гайки без смазки, STEPPERONLINE предлагает ходовые винты линейных приводов с тефлоновым покрытием.
Линейные приводы с ходовыми винтами с тефлоновым покрытием обеспечивают более длительный жизненный цикл и лучшее усилие тяги по сравнению с обычными винтами из нержавеющей стали.
Тефлоновое покрытие может быть нанесено на весь ассортимент ходовых винтов STEPPERONLINE и все типы линейных приводов, такие как External, Non-Captive и Captive.
Кроме того, гайка с устранением люфта также может комбинироваться с винтом с тефлоновым покрытием.
