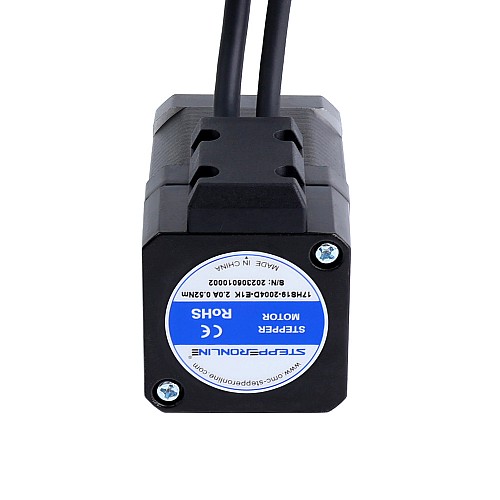

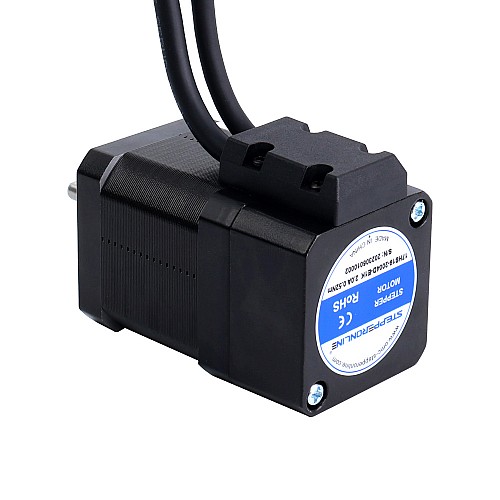

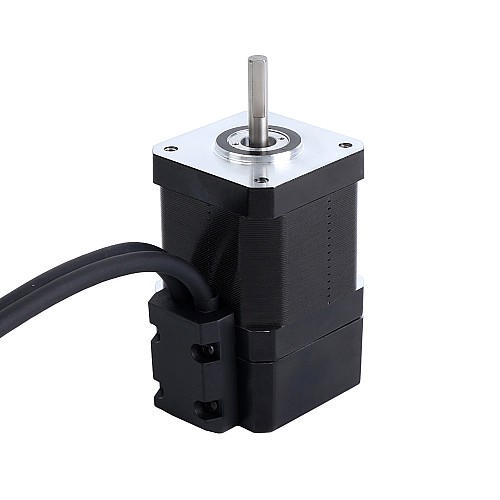

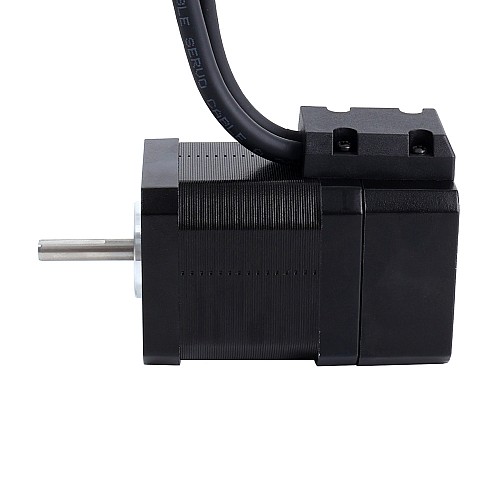

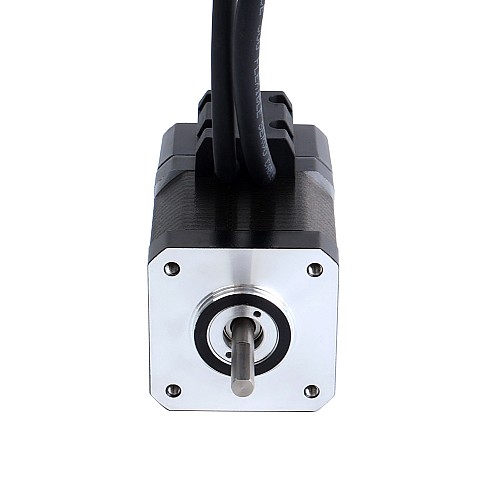

Шаговый двигатель Nema 17 с замкнутым контуром, 52 Н·см (73,64 унции·дюйма) с энкодером, 1000 имп/об (4000 циклов/об)

4 отзывов - Написать отзыв

руб.1575

5 + руб.1509

10 + руб.1450

50 + руб.1394

100 + руб.1344

В наличии: 10000
Модель: 17HS19-2004D-E1K
Вес брутто: 0.50kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Это шаговый двигатель Nema 17 с замкнутым контуром, инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об), номинальным током 2,0 А и удерживающим моментом 52 Н·см (73,64 унции·дюйма). По сравнению с шаговыми двигателями с открытым контуром он имеет более высокую точность, более высокий крутящий момент, меньший нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы.

Электрические характеристики

Номер детали производителя: 17HS19-2004D-E1K
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 52 Н·см (73,64 унции·дюйма)
Номинальный ток/фаза: 2,0 А
Сопротивление фазы: 1,1 Ом
Индуктивность: 1,7 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Физические Технические характеристики

Размер рамы: 42 x 42 мм
Длина корпуса: 68 мм
Диаметр вала: Φ5 мм
Длина вала: 24 мм
Длина вала с D-образным вырезом: 15 мм
Длина вывода: 500 мм
Вес: 0,43 кг

Технические характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Напряжение питания мин.: 5 В
Напряжение питания макс.: 5 В
Высокое выходное напряжение: >4 В
Низкое выходное напряжение: <1 В

Подключение

Контакт	A+	A-	B+	B-
Цвет	Черный	Зеленый	Красный	Синий

Кодер	VCC	GND	EA+	EA-	EB+	EB-
Цвет выводов	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без каких-либо повреждений.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	1.7
Каналы выходного сигнала	2
Номинальный ток (А)	2.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	73.64
Удерживающий момент (Нсм)	52
Фазовое сопротивление (Ом)	1.1
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	24
Длина тела (мм)	68
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
