Драйвер шагового двигателя с замкнутым контуром V4.1 0-3.0A 24-48VDC для шаговых двигателей Nema 11, 14, 17

CL42T-V41 - это драйвер шагового двигателя с замкнутым контуром, разработанный для решения проблемы потери шага в системах управления шаговыми двигателями с разомкнутым контуром, тем самым повышая надежность системы при минимальном увеличении затрат. Он реализует передовой алгоритм управления, основанный на десятилетнем опыте в области управления шаговыми двигателями и сервоприводами. CL42T отличается высокой надежностью и доступной ценой и отлично работает во многих промышленных приложениях, таких как ЧПУ, медицина, электроника, упаковка... CL42T может питать двухфазные шаговые двигатели NEMA11, 14 и 17 с инкрементальными энкодерами (разрешение энкодера должно быть 1000 линий). По сравнению с традиционными шаговыми системами с разомкнутым контуром, принятая в CL42T система шагового двигателя с замкнутым контуром может исключить потенциальную потерю шага, выполнять коррекцию ошибок положения в реальном времени и не требует резервирования крутящего момента (реализация 100% крутящего момента). Также он может питать управляемый шаговый двигатель с пониженным нагревом, низким уровнем шума и вибрации…

Основные характеристики

• Нет потери шага
• Нет резервирования крутящего момента
• Нет настройки для легкой настройки
• Максимальная входная частота 200 кГц
• Нет колебаний или перерегулирования
• Низкий уровень шума и вибрации, плавное движение

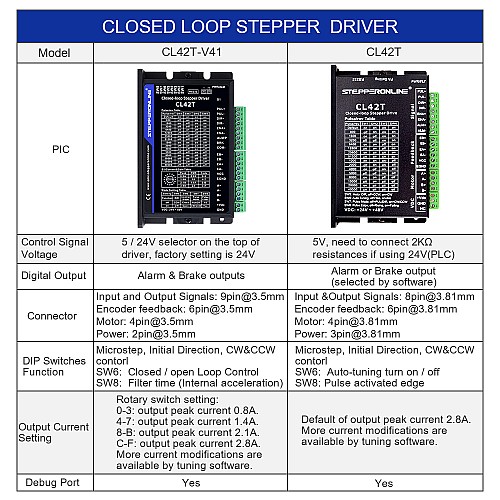

• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Защита от перенапряжения, перегрузки по току и ошибки следования положения

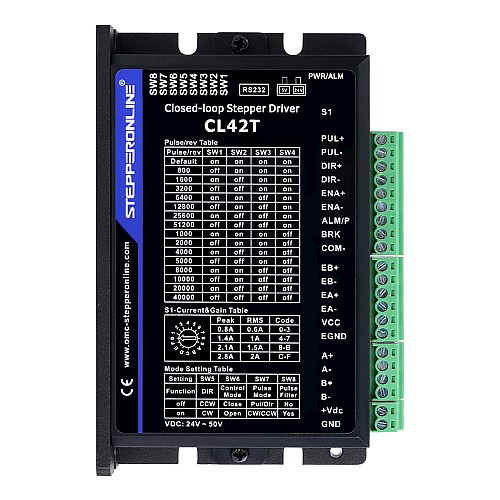

• 15 настроек микрошага 800–51 200 с помощью DIP-переключателей или 200–51 200 с помощью программного обеспечения (увеличение на 200)
• По умолчанию он поддерживает энкодер с разрешением 1000 имп/об, и вы также можете настроить любое разрешение между 0-5000 имп/об


Электрические характеристики

• Выходной пиковый ток: 0~3A
• Входное напряжение: +24~48 В постоянного тока (типичное 24 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типичное 10 мА)
• Частота импульсного входа: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Рабочая среда и другие характеристики (Tj = 25 ℃/77 ℉)

• Охлаждение: Естественное или принудительное охлаждение
• Окружающая среда: Избегайте пыли, масляного тумана и коррозионных газов
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10–50 Гц / 0,15 мм
• Температура хранения: -20℃ －65℃
• Вес: около 220 г (7,76 унций)

Упаковочный лист

• 1 x CL42T-V41: Драйвер шагового двигателя с замкнутым контуром V4.1 0–3,0 А, 24–48 В постоянного тока для шаговых двигателей Nema 11, 14, 17 Мотор
• 1 х CABLE-PC-1: Кабель RS232 для драйвера
