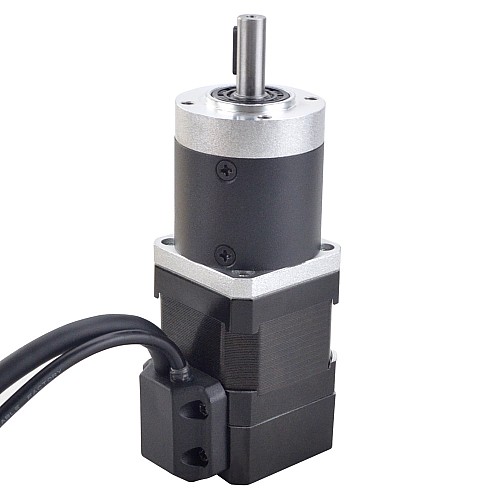

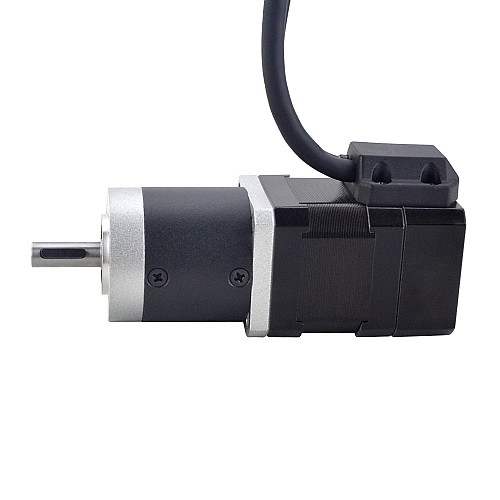

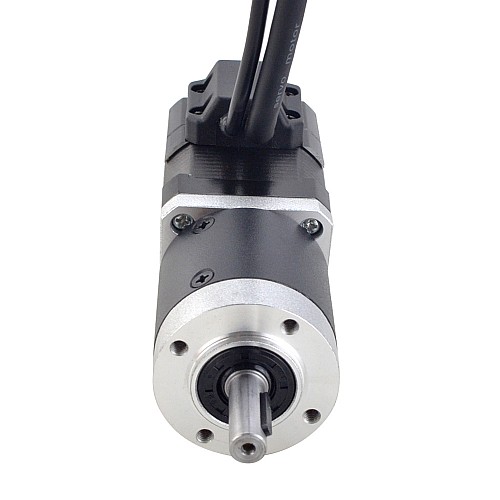

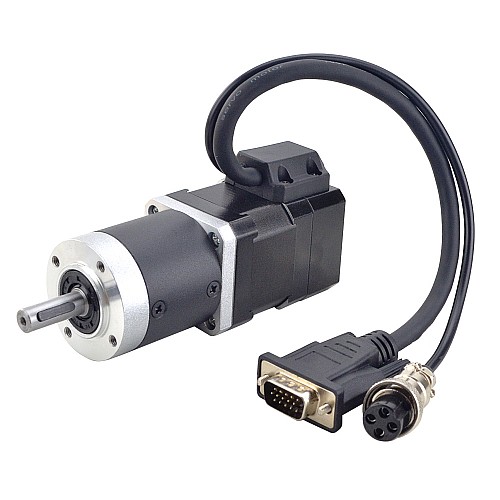

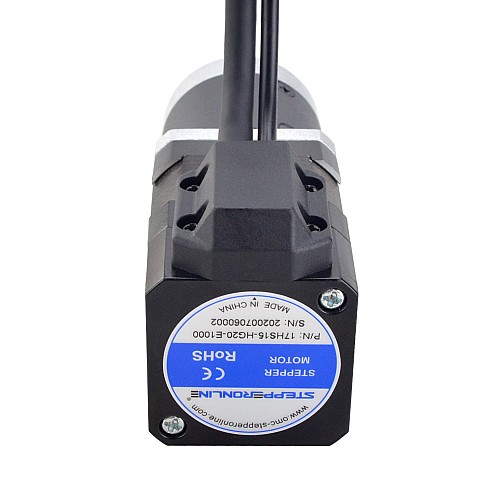

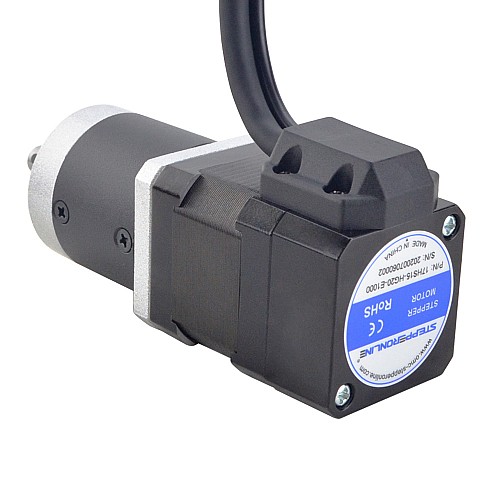

Распродажа в Китае: шаговый двигатель Nema 17 с замкнутым контуром, длина = 39 мм, передаточное отношение 20:1, высокоточный планетарный редуктор

Электрические характеристики

• Номер детали производителя: 17HS15-HG20-E1000
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,39 Нм (55,24 унций-дюйм)
• Номинальный ток/фаза: 1,68 А
• Фазовое сопротивление: 1,6 Ом
• Индуктивность: 3,2 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина тела: 39 мм
• Диаметр вала: Φ8 мм
• Длина вала: 23,5 мм
• Длина вала шпоночного паза: 14 мм
• Длина вывода: 300 мм
• Вес: 0,67 кг

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 20:1
• Эффективность: 75%
• Зазор при отсутствии нагрузки: <=1,6 градуса
• Максимально допустимый крутящий момент: 10 Нм (1416,4 унций-дюйм)
• Допустимый крутящий момент: 15 Нм (2124 унции на дюйм)
• Макс. радиальная нагрузка: 100 Н
• Шум: <=50 дБ
• Температура окружающей среды: -10 - 50℃

Спецификация кодировщика

• Тип выходной цепи: Дифференциальный тип
• Тип энкодера: оптический инкрементальный
• Разрешение энкодера: 1000
• Каналы выходного сигнала: 2 канала
• Мин. напряжение питания: 4 В
• Максимальное напряжение питания: 5 В
• Выходной ток: 100 мА
• Выходное высокое напряжение: 5 В
• Выходное низкое напряжение: 4,5 В
• Максимальная выходная частота: 60 кГц
