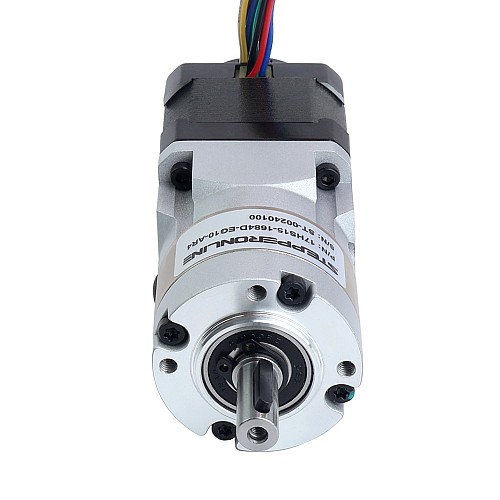

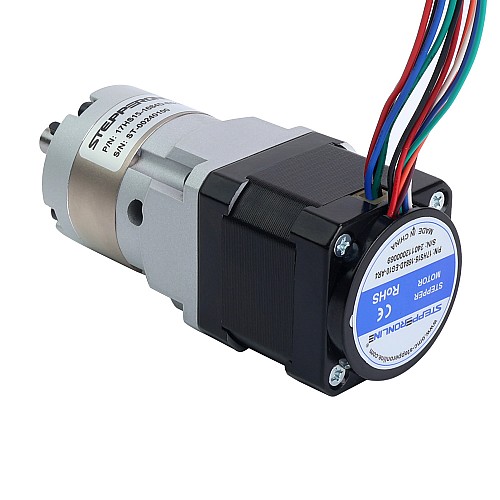

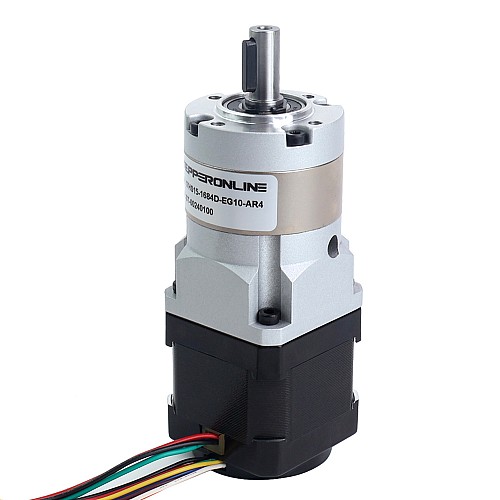

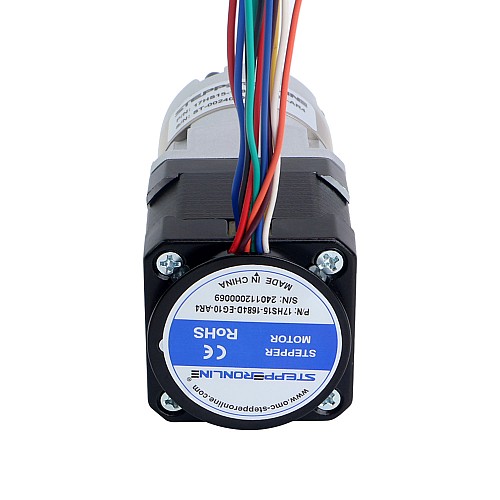

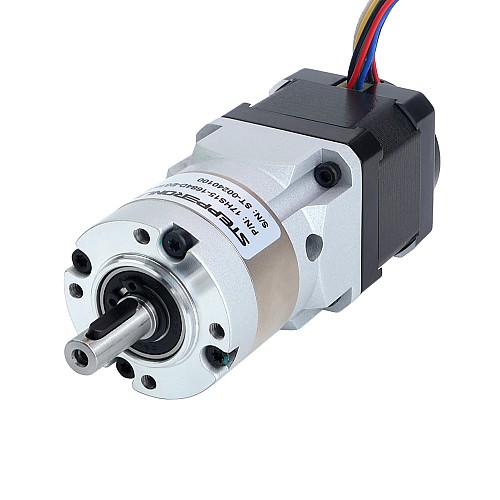

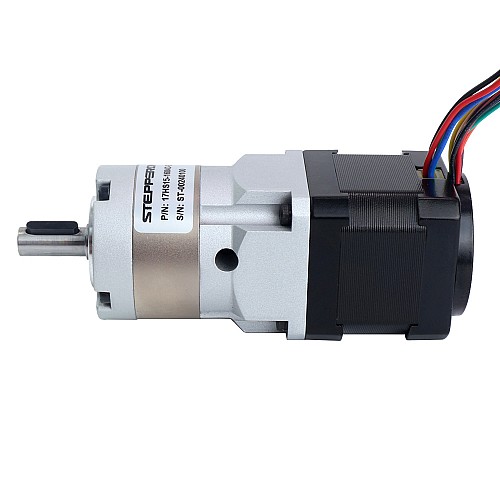

Шаговый двигатель Nema 17 с высокоточным редуктором (передаточное отношение 10:1) и магнитным энкодером 1000 имп/об (4000 имп/об)

Этот мотор-редуктор — двигатель J1 из комплекта AR4-MK2. Он оснащён высокоточным планетарным редуктором с передаточным числом 10:1 и трёхканальным энкодером с разрешением 1000 имп/об (4000 циклов/об). Он обладает более высокой точностью и может также соответствовать более высоким требованиям для других применений.

Электрические характеристики

• Номер детали производителя: 17HS15-1684D-EG10-AR4
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент без редуктора: 39 Н·см (55 унций·дюйм)
• Номинальный ток/фаза: 1,68 А
• Сопротивление фазы: 1,6 Ом
• Индуктивность: 3,2 мГн ± 20% (1 кГц)

Характеристики редуктора

• Тип редуктора: планетарный
• Передаточное число: 10:1
• КПД: 96%
• Зазор при отсутствии нагрузки: <=15 армин
• Максимально допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
• Допустимый крутящий момент: 10 Нм (1416,12 унций-дюймов)
• Максимально допустимый крутящий момент: Радиальная нагрузка: 300 Н
• Макс. осевая сила: 100 Н
• Температура окружающей среды: -10 - 50 ℃
• Класс изоляции: B 130 °C[266 °F]
• Срок службы: 6000 ч

Характеристики энкодера

• Тип выходной цепи: дифференциальный
• Тип энкодера: магнитный инкрементальный
• Разрешение энкодера: 1000 имп/об (4000 имп/об)
• Каналы выходного сигнала: 3 канала
• Напряжение питания мин.: 3,3 В
• Напряжение питания макс.: 5,5 В
• Выходной ток: 20 мА
• Выходное высокое напряжение: 5 В
• Выходное низкое напряжение: 0,2 В
• Максимальная выходная частота: 400 кГц

Физические характеристики

• Длина корпуса: 95 мм
• Длина двигателя: 39 мм
• Длина редуктора: 56 мм
• Диаметр переднего вала: Φ8 мм
• Длина переднего вала: 21,5 мм
• Длина шпоночного паза: 14 мм
• Количество выводов: 4
• Длина вывода: 500 мм
• Вес: 602 г

Подключение двигателя и энкодера
