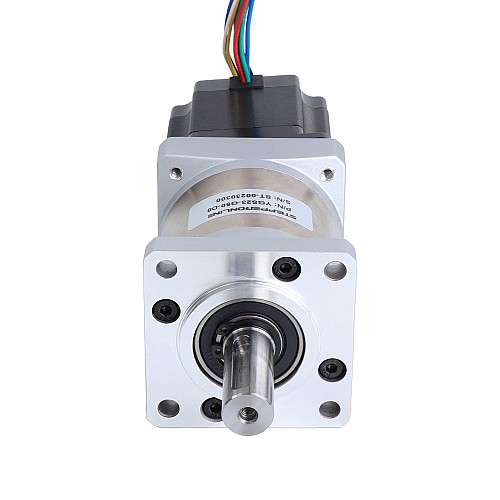

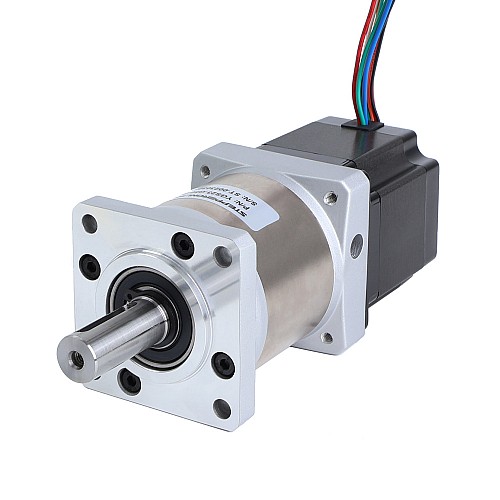

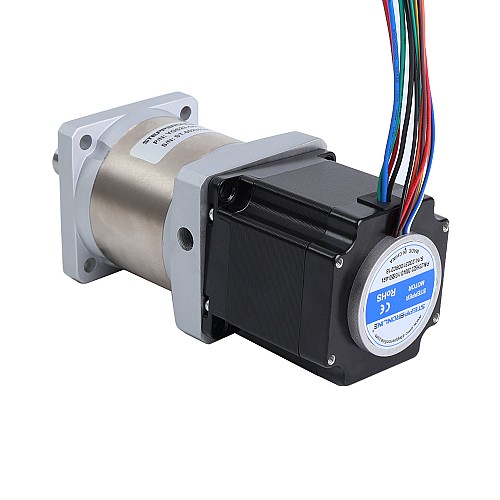

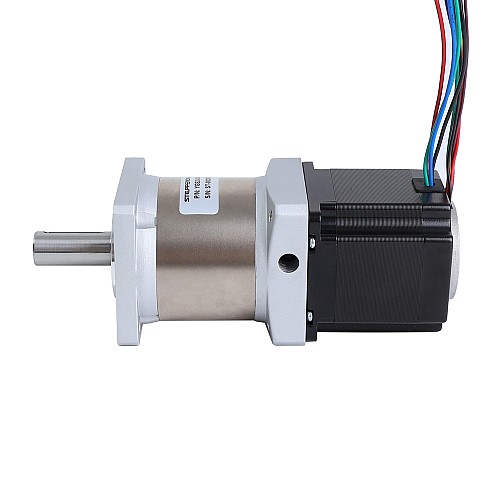

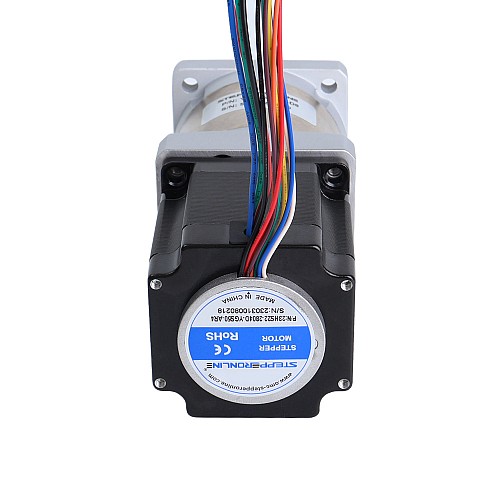

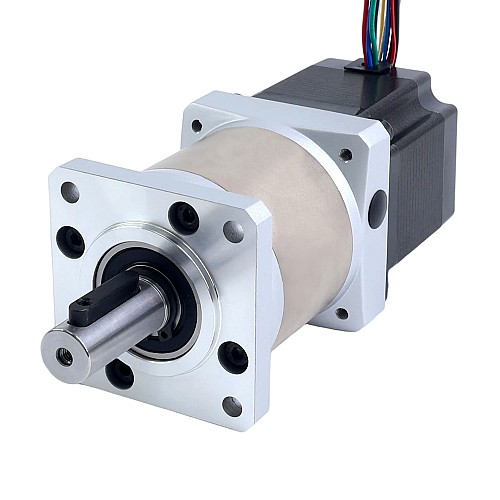

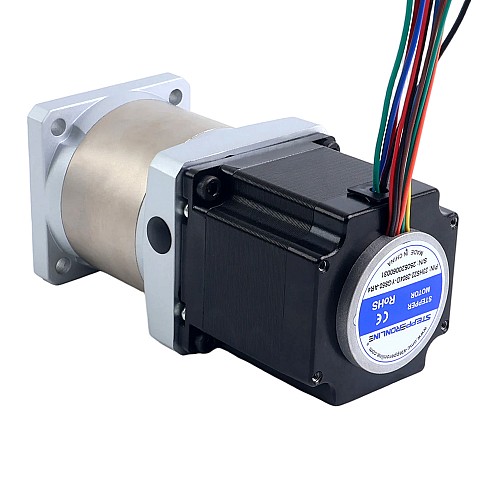

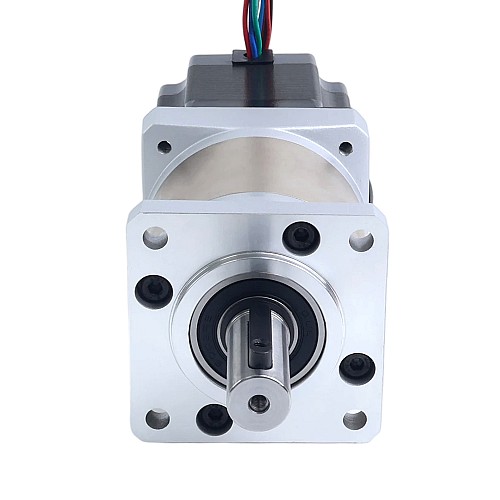

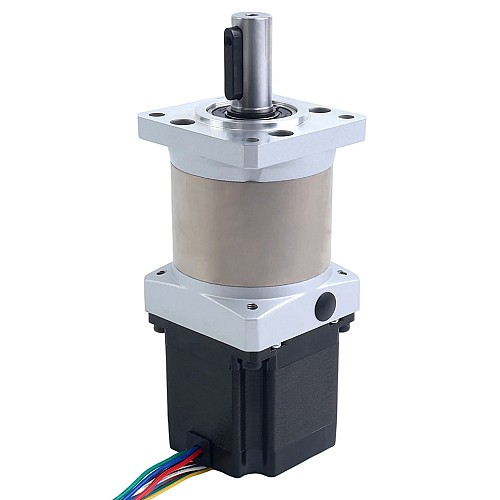

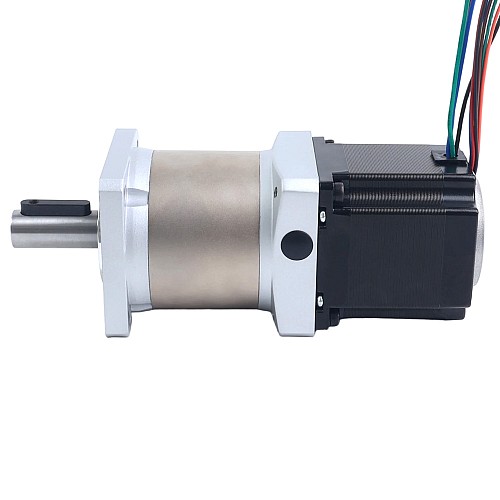

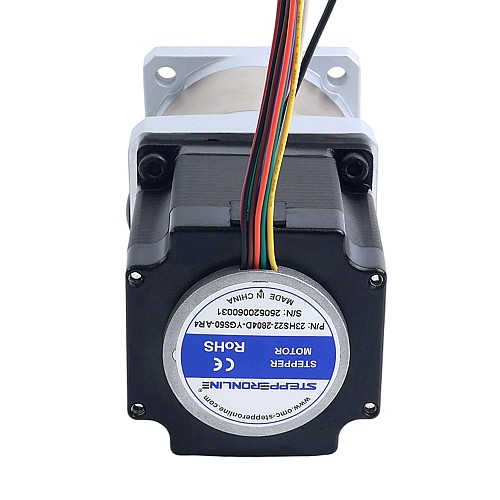

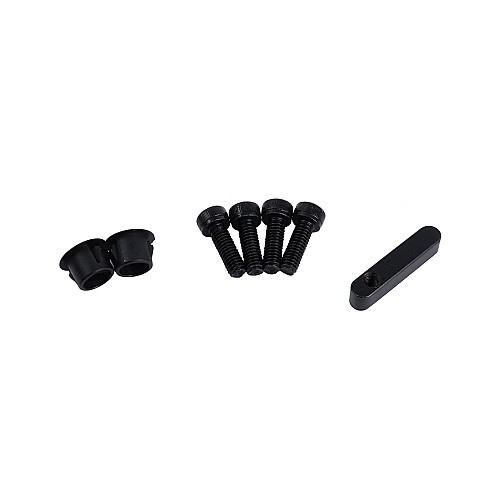

Модернизированный шаговый двигатель Nema 23 AR4 с редуктором YGS, передаточное отношение 50:1, высокоточный планетарный редуктор

1 отзывов - Написать отзыв

руб.12812

5 + руб.11509

10 + руб.10446

50 + руб.9563

100 + руб.8818

В наличии: 10000
Модель: 23HS22-2804D-YGS50-AR4
Вес брутто: 1.67kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Электрические характеристики

Номер детали производителя: 23HS22-2804D-YGS50-AR4
Тип двигателя: биполярный шаговый
Угол шага: 0,036 градуса
Удерживающий момент без редуктора: 102 Н·см (144,44 унции·дюйма)
Номинальный ток/фаза: 2,8 А
Сопротивление фазы: 0,9 Ом
Индуктивность: 2,8 мГн ±20% (1 кГц)

Характеристики редуктора

Тип редуктора: планетарный
Редуктор Передаточное отношение: 50:1
КПД: 94%
Лихоатмосферный зазор на холостом ходу: <=15 угловых минут
Максимально допустимый крутящий момент: 25 Нм (3541 унция-дюйм)
Допустимый крутящий момент: 50 Нм (7082 унции-дюйм)
Максимальная осевая нагрузка: 230 Н
Максимальная осевая нагрузка: 230 Н
Температура окружающей среды: -10 - 50 ℃
Класс изоляции: B 130 °C[266 °F]
Срок службы: 6000 ч

Характеристики энкодера

Тип выходной цепи: дифференциальный
Тип энкодера: магнитный инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 3 канала
Минимальное напряжение питания: 3,3 В
Максимальное напряжение питания: 5,5 В
Выходной ток: 20 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 0,2 В
Максимальная выходная частота: 400 кГц

Физические характеристики

Размер рамы: 57 x 57 мм
Длина двигателя: 55 мм
Длина редуктора: 73 мм
Диаметр вала: Φ14 мм
Длина вала: 35 мм
Длина шпоночного паза: 25 мм
Количество выводов: 4
Длина вывода: 500 мм

Подключение двигателя и энкодера

A+	A-	B+	B-
Черный	Зеленый	Красный	Синий

Цвет провода	Красный	Черный	Коричневый	Оранжевый	Синий	Зелёный	Жёлтый	Белый
Описание	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-

Этот двигатель является модернизированной версией двигателя 23HS22-2804D-HG50-AR4. Он обладает более высокой точностью и отвечает более высоким требованиям к точности управления роботизированной рукой AR4.

Обратите внимание: самостоятельно заменить редуктор HG50 старого двигателя на новый отдельный редуктор YGS50 невозможно.

Обратите внимание: муфта в редукторе не зафиксирована плотно, поэтому перед использованием убедитесь, что она надежно зафиксирована. Момент затяжки составляет 9,8 Нм.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2.8
Каналы выходного сигнала	3
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Магнитный инкрементный
Ток(А)	2.8
Удерживающий крутящий момент (унции на дюйм)	144.44
Удерживающий момент без редуктора (Нм)	1.02
Фазовое сопротивление (Ом)	0.9
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	35
Длина вывода (мм)	500
Длина тела (мм)	128
Зазор	<=15 угловых минут
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный редуктор серии YG
