Цифровой шаговый драйвер серии TE 1,0-4,2A 24-50VDC для двигателей Nema 17, 23

Шаговые драйверы серии TE являются усовершенствованными версиями на основе серии T, предлагающими исключительную экономическую эффективность. Сохраняя практически идентичную функциональность и производительность серии T, мы значительно снизили порог входа для продукта за счет оптимизации затрат, сделав высококачественные шаговые драйверы более доступными.

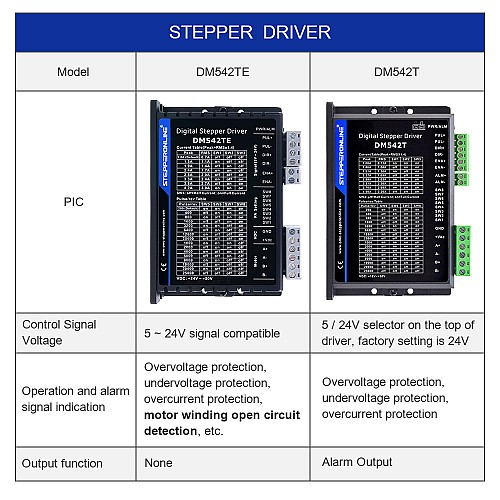

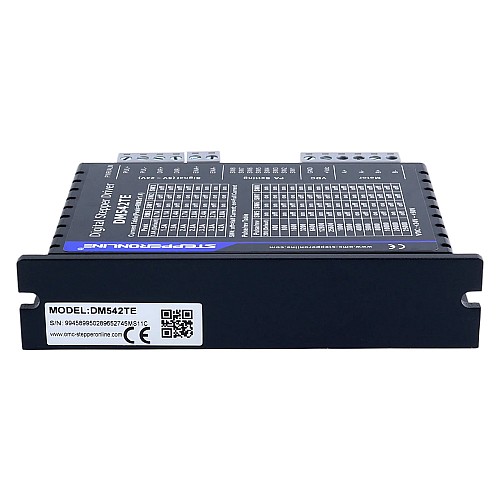

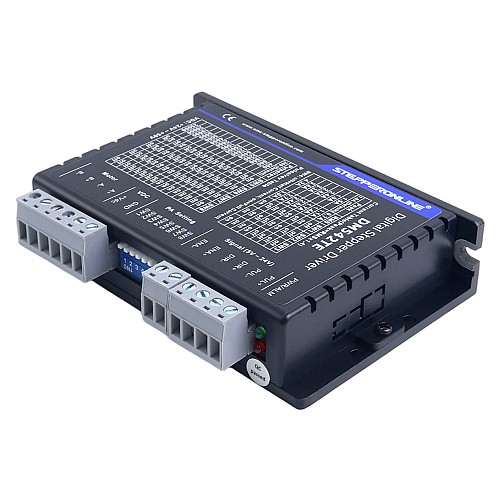

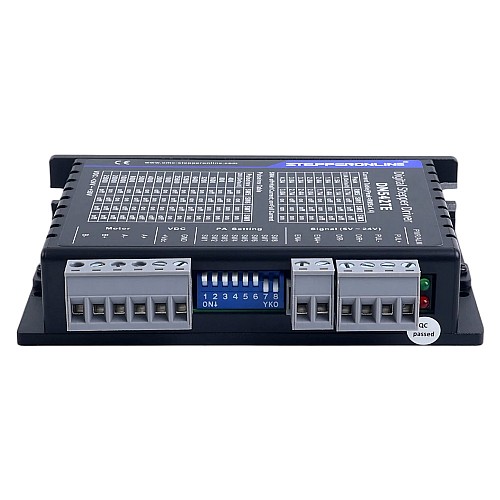

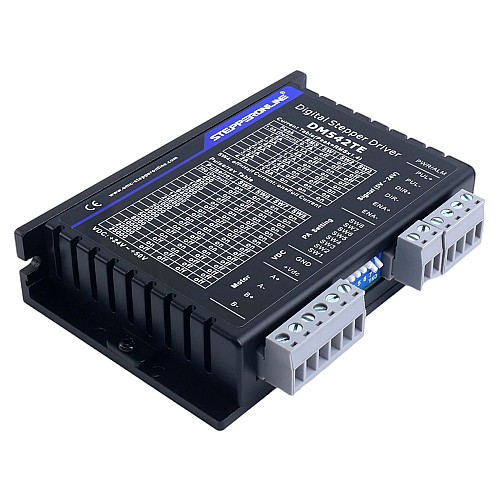

Это цифровой шаговый драйвер серии TE с пиковым выходным током 1,0–4,2 А и входным напряжением 24–50 В постоянного тока. Он предназначен для шаговых двигателей Nema 17 и 23 и имеет более конкурентоспособную цену, чем DM542T.
Функционально TE имеет эксклюзивную функцию "Обнаружения обрыва обмотки двигателя". Этот мониторинг в реальном времени предупреждает о рисках обрыва цепи, сокращает повреждение оборудования и время простоя, повышая надежность. Оптически изолированные входы с напряжением 5–24 В позволяют легко интегрироваться с большим количеством систем управления и упрощают настройку. Обратите внимание, что драйверы серии TE поддерживают только одиночный импульсный вход.

Ключевые особенности

• Обнаружение обрыва обмотки двигателя
• Оптически изолированные входы с напряжением 5–24 В
• Поддержка только одиночного импульса
• Поддержка режима PUL/DIR
• Автоматическое снижение тока в режиме простоя
• Защита от перенапряжения и перегрузки по току
• Плавный пуск без "рывка" при включении питания
• Анти-резонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Частота входных импульсов до 200 кГц, совместимость с TTL и оптически изолированный вход
• Подходит для 2-фазных и 4-фазных двигателей, хорошо работает как драйвер для Nema 17, драйвер для Nema 23

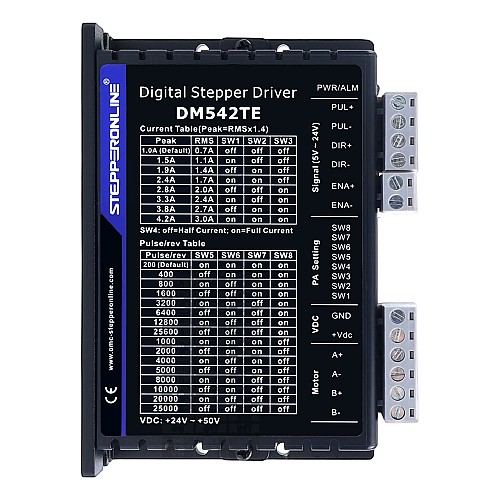

• 8 выбираемых пиковых токов: 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,50 А
• Автоматическая идентификация двигателя и автоматическая настройка параметров при включении питания, обеспечивает оптимальные реакции с разными двигателями
• Функция микрошага позволяет входному сигналу с низким разрешением шага создавать более высокий выход микрошага, обеспечивая более плавное движение двигателя
• 16 выбираемых разрешений микрошага: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Электрические характеристики

• Пиковый выходной ток: 1,0–4,2 А (действующее значение 0,7–3,0 А)
• Входное напряжение: +24–50 В постоянного тока
• Напряжение логического входа: 5–24 В постоянного тока
• Ток логического входа: 7–20 мА
• Частота входных импульсов: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное или принудительное воздушное охлаждение
• Окружающая среда: Избегать пыли, масляного тумана и коррозионных газов
• Влажность: 40% – 90%
• Рабочая температура: 0℃ – 40℃
• Вибрация: 10–55 Гц / 0,15 мм
• Температура хранения: -20℃ – 65℃

Рекомендуемые напряжения питания для шаговых двигателей
