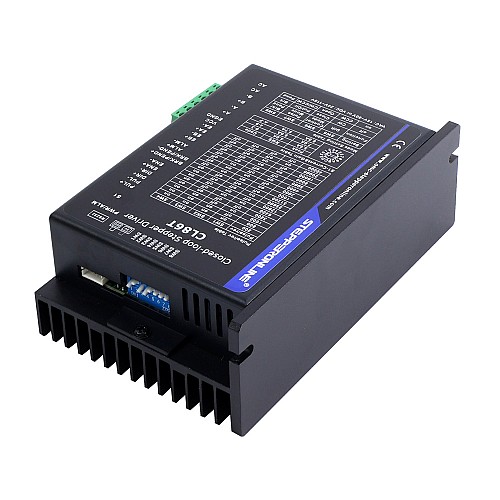

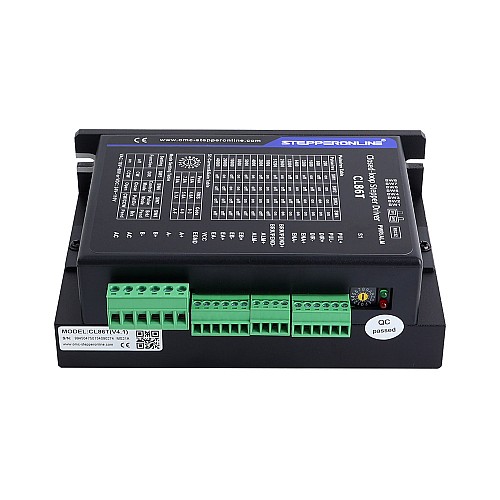

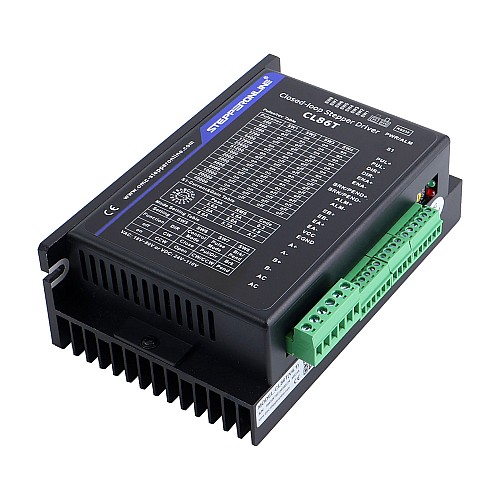

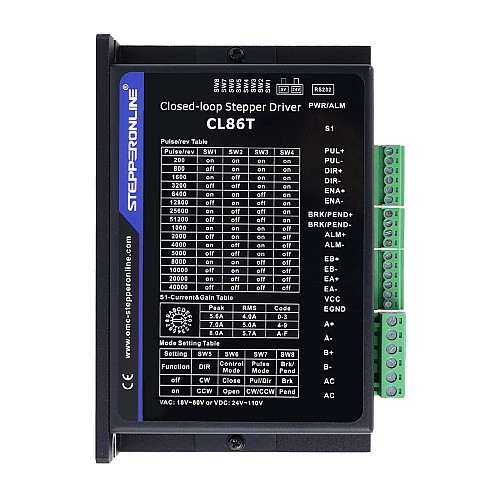

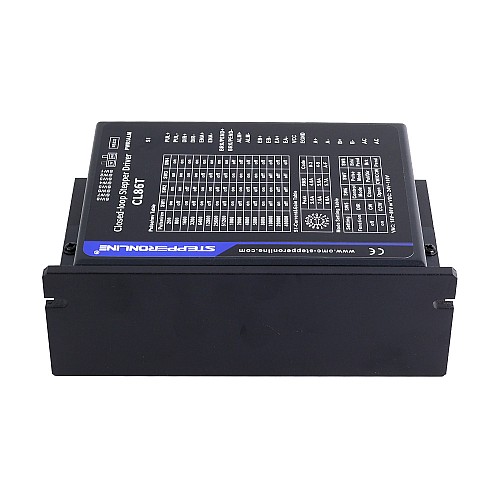

Драйвер шагового двигателя с замкнутым контуром V4.1 0-8,0 А 18-80 В переменного тока/24-110 В постоянного тока для шагового двигателя Nema 34

Этот драйвер шагового двигателя с замкнутым контуром CL86T-V41 предлагает альтернативу для приложений, требующих высокой производительности и надежности, когда сервопривод был единственным выбором, сохраняя при этом свою экономичность. Система включает в себя двухфазный шаговый двигатель в сочетании с полностью цифровым высокопроизводительным приводом и встроенным энкодером, который используется для замыкания контуров положения, скорости и тока в реальном времени, как в сервосистемах. Он сочетает в себе лучшее из технологий сервоприводов и шаговых двигателей и обеспечивает уникальные возможности и усовершенствования по сравнению с обеими, при этом имея лишь малую часть стоимости сервосистемы.

Основные характеристики

• Интерфейс отладки RS232
• Не требуется высокий запас по крутящему моменту
• Уменьшенный нагрев двигателя и более высокая эффективность
• Плавное движение и сверхнизкий уровень шума двигателя
• Замкнутый контур, исключает потерю синхронизации
• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Предлагает производительность, подобную сервоприводу, по гораздо более низкой стоимости
• Быстрый отклик, отсутствие задержек и практически отсутствие времени установления
• Более широкий рабочий диапазон — более высокий крутящий момент и более высокая скорость
• Высокий крутящий момент при запуске и низкой скорости, высокая жесткость в состоянии покоя
• По умолчанию он поддерживает энкодер с разрешением 1000 имп/об, и вы также можете настроить любое разрешение в диапазоне 0-5000 имп/об

Электрические характеристики

• Выходной пиковый ток: 0~8,0 А
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Напряжение управляющего сигнала: 5 В (добавьте резистор 2 кОм для подачи 24 В)
• Частота импульсного входа: 0~200 кГц
• Сопротивление изоляции: 500 МОм
• Входное напряжение: +18~80 В переменного тока/24~110 В постоянного тока (постоянный ток +/- можно подключать в любом порядке)

Рабочая среда и другие характеристики (Tj = 25 ℃/77 ℉)

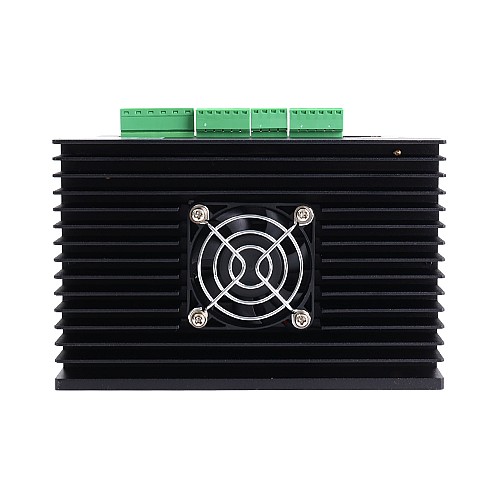

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов
• Температура окружающей среды: 0 ℃ - 50 ℃
• Влажность: 40% - 90% относительной влажности
• Рабочая температура: 70 ℃ макс
• Вибрация: 5,9 м/с2 макс
• Температура хранения: -20 ℃ - 65 ℃
• Вес: прибл. 580 г (20,5 унций)

Комплектация

• 1 x CL86T-V41: Драйвер шагового двигателя с замкнутым контуром V4.1 0-8,0 А 18-80 В переменного тока/24-110 В постоянного тока для шагового двигателя Nema 34 Двигатель
• 1 x CABLE-PC-1: кабель RS232 для драйвера
