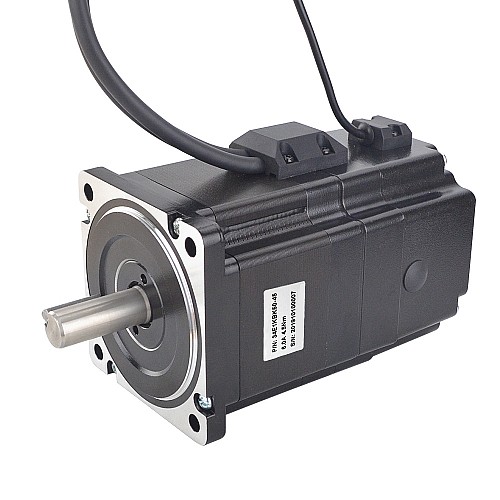

Шаговый двигатель Nema 34 серии P с замкнутым контуром, 4,5 Нм (637,38 унций-дюймов) с электромагнитным тормозом

0 отзывов - Написать отзыв

руб.10862

5 + руб.10351

10 + руб.9886

50 + руб.9461

100 + руб.9070

В наличии: 10000
Модель: 34E1KBK50-45
Вес брутто: 3.59kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Электрические характеристики

Номер детали производителя: 34E1KBK50-45
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 4,5 Нм (637,38 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,34 Ом
Индуктивность: 2,4 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 86 x 86 мм
Длина корпуса: 74 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина шпоночного паза: 25 мм
Количество отведений: 4
Длина вывода: 270 мм
Вес: 2,1 кг

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: инкрементальный
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 5 В
Максимальное напряжение питания: 5 В
Выходное высокое напряжение: <4 В
Низкое выходное напряжение: <1 В

Тормозные соединения

Красный--24В+
Красный--24В-
5,0 Нм

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	2.4
Каналы выходного сигнала	2
Номинальный ток (А)	6
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	450
Фазовое сопротивление (Ом)	0.34
Шаговый двигатель с	Энкодер/тормоз
Спецификация тормозов
Время отклика (мс)	50
Мощность торможения (Вт)	4.8
Номинальное напряжение тормоза (В)	24
Тип тормоза	Тормоз выключения питания
Ток торможения (А)	0.19
Тормозной момент (Нсм)	500
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина тела (мм)	74
Метод инвентаризации	Общий инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
