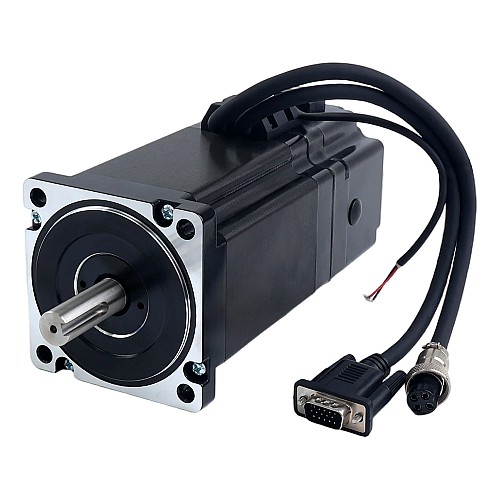

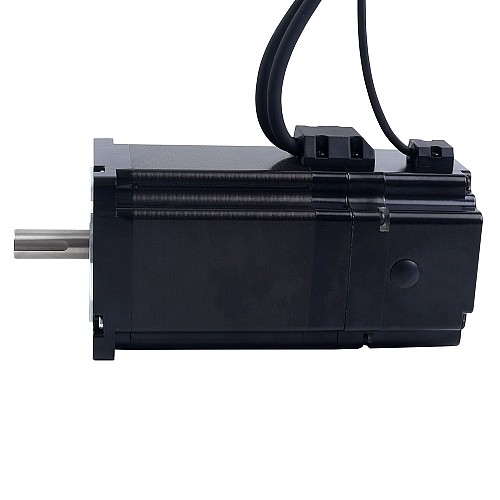

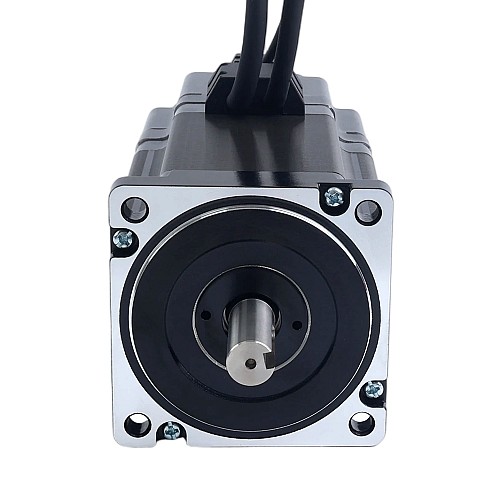

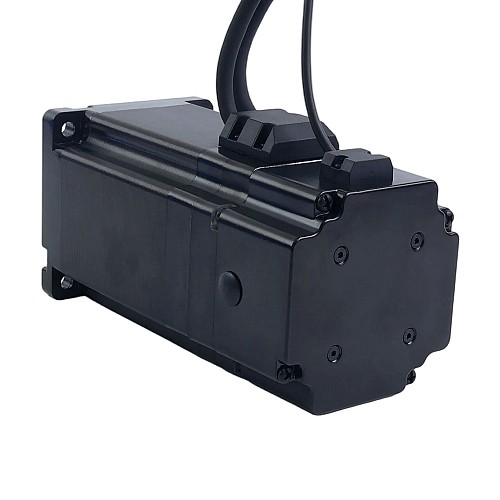

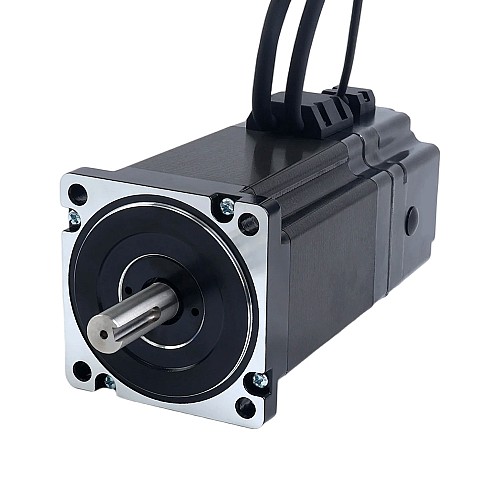

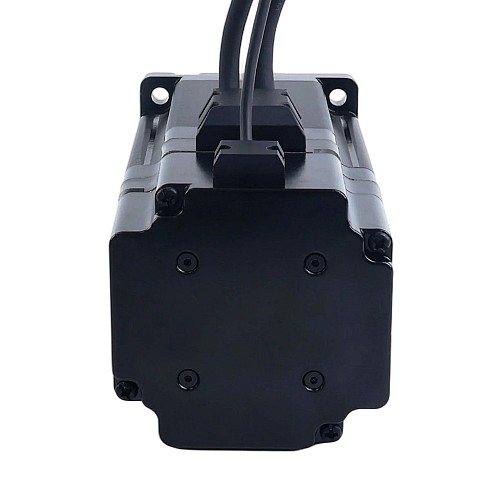

Шаговый двигатель с замкнутым контуром Nema 34 серии S 8,0Нм(1132,89 унц.дюйм) с электромагнитным тормозом 7,0Нм(991,28 унц.дюйм)

Это шаговый двигатель Nema 34 серии S с замкнутым контуром, с моментом удержания 8,0 Н·м (1132,89 унц·дюйм) и номинальным током 6,0 А. Оснащен оптическим инкрементальным энкодером на 1000 имп/об и электромагнитным тормозом на 24 В с моментом 7,0 Н·м (991,28 унц·дюйм), он сочетает точность и надежность управления с замкнутым контуром с безопасностью и энергоэффективностью тормоза при отключении питания. В основном используется в автоматизированном оборудовании, таком как вертикальные оси и роботы, которые требуют блокировки при отключении питания и точного позиционирования.

Электрические характеристики

• Номер производителя: 34HS45-6004D-E1000-B700
• Количество фаз: 2
• Угол шага: 1,8 град.
• Момент удержания: 8,0 Н·м (1132,89 унц·дюйм)
• Номинальный ток/фаза: 6,0 А
• Сопротивление фазы: 0,4 Ом
• Индуктивность: 3,6 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C [266°F]

Физические характеристики

• Размер рамы: 86 x 86 мм
• Длина корпуса: 177 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина шпоночного паза: 25 мм
• Количество выводов: 4
• Длина троса тормоза: 180 мм
• Длина кабеля двигателя: 300 мм
• Длина кабеля энкодера: 300 мм
• Вес: 4,76 кг

Характеристики энкодера

• Тип выходной цепи: Дифференциальный тип
• Тип энкодера: Оптический инкрементальный
• Разрешение энкодера: 1000 имп/об (4000 имп/об)
• Каналы выходного сигнала: 2 канала
• Минимальное напряжение питания: 4,5 В
• Максимальное напряжение питания: 5 В
• Выходной ток: 25 мА
• Выходное высокое напряжение: 4,5 В
• Выходное низкое напряжение: 4,2-4,3 В
• Максимальная выходная частота: 60 кГц

Подключения тормоза

• Красный -- 24V+
• Черный -- 24V-
• 7,0 Н·м (991,28 унц·дюйм)

Подключение
