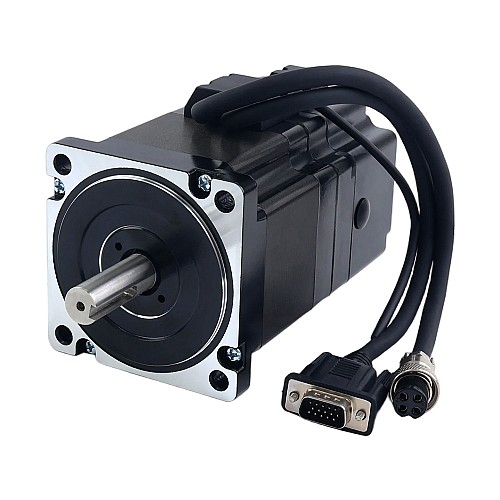

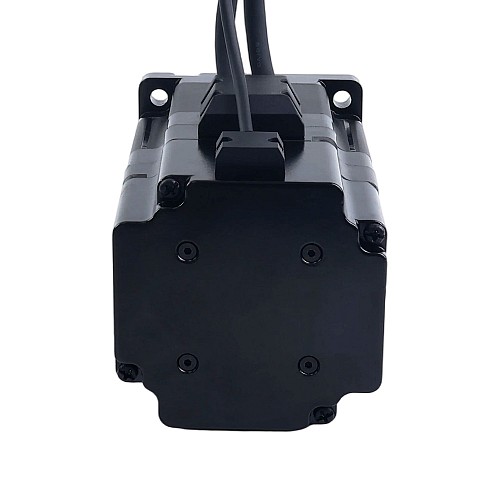

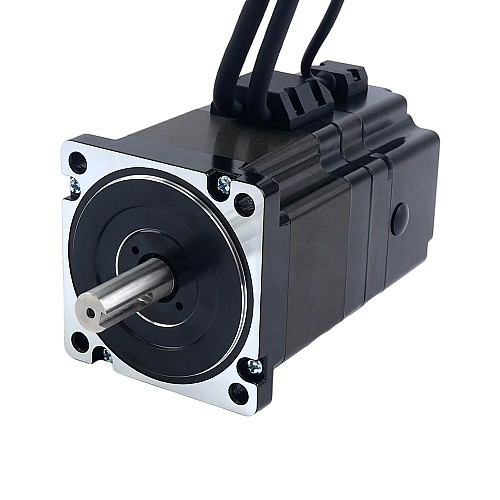

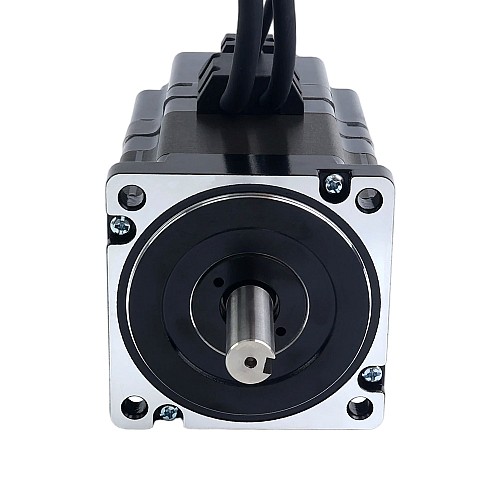

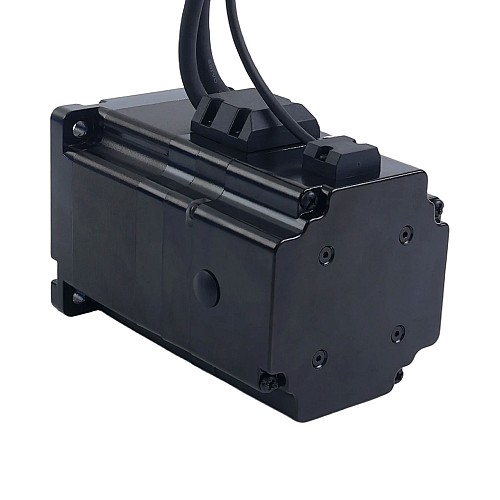

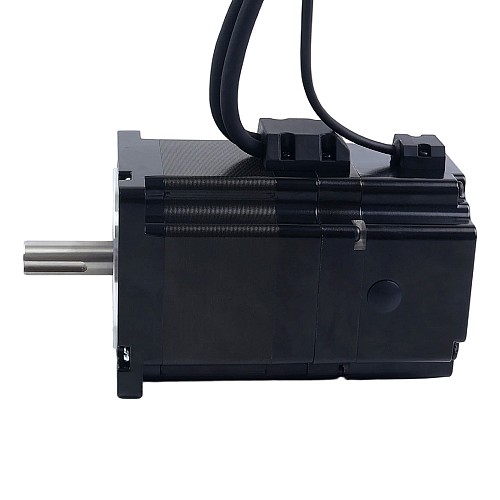

Шаговый двигатель с замкнутым контуром Nema 34 серии S 4,3Нм(608,93 унц.дюйм) с электромагнитным тормозом 7,0Нм(991,28 унц.дюйм)

0 отзывов - Написать отзыв

руб.8127

5 + руб.7725

10 + руб.7362

50 + руб.7031

100 + руб.6728

В наличии: 10000
Модель: 34HS30-6004D-E1000-B700
Вес брутто: 3.45kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель с замкнутым контуром серии S Nema 34 с моментом удержания 4,3 Н·м (608,93 унц·дюйм) и номинальным током 6,0 А. Оснащен оптическим инкрементальным энкодером на 1000 имп/об и электромагнитным тормозом на 24 В с моментом 7,0 Н·м (991,28 унц·дюйм). Он сочетает в себе точность и надежность управления с замкнутым контуром с безопасностью и энергоэффективностью тормоза с отключением питания. В основном используется в автоматизированном оборудовании, таком как вертикальные оси и роботы, которые требуют блокировки при отключении питания и точного позиционирования.

Электрические характеристики

Номер производителя: 34HS30-6004D-E1000-B700
Количество фаз: 2
Угол шага: 1,8 град.
Момент удержания: 4,3 Н·м (608,93 унц·дюйм)
Номинальный ток/фаза: 6,0 А
Сопротивление фазы: 0,3 Ом
Индуктивность: 2,1 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C [266°F]

Механические характеристики

Размер рамы: 86 x 86 мм
Длина корпуса: 139 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина шпоночного паза: 25 мм
Количество выводов: 4
Длина троса тормоза: 180 мм
Длина кабеля двигателя: 300 мм
Длина кабеля энкодера: 300 мм
Вес: 3,15 кг

Характеристики энкодера

Тип выходной схемы: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2-4,3 В
Максимальная выходная частота: 60 кГц

Подключения тормоза

Красный -- 24V+
Черный -- 24V-
7,0 Н·м (991,28 унц·дюйм)

Подключение

Контакт	1	2	3	4
Двигатель	A+	A-	B+	B-

Контакт	2	3	1	13	11	12
Энкодер	VCC	GND	EA+	EA-	EB+	EB-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	2.1
Каналы выходного сигнала	2
Номинальный ток (А)	6
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	430
Фазовое сопротивление (Ом)	0.3
Шаговый двигатель с	Энкодер/тормоз
Спецификация тормозов
Время отклика (мс)	50
Мощность торможения (Вт)	4.32
Номинальное напряжение тормоза (В)	24
Тип тормоза	Тормоз выключения питания
Ток торможения (А)	0.18
Тормозной момент (Нсм)	700
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина тела (мм)	139
Метод инвентаризации	Общий инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
