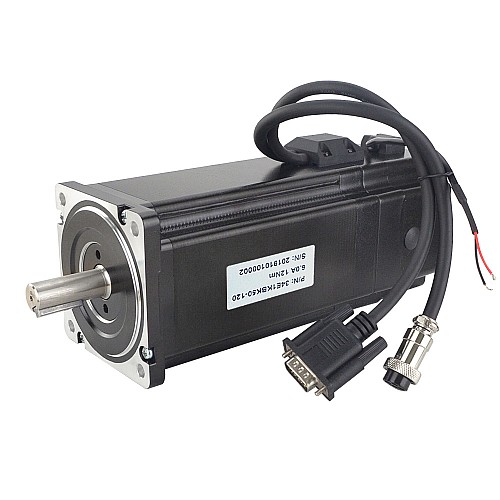

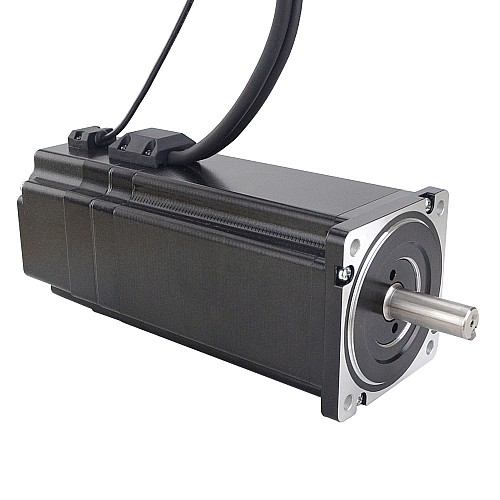

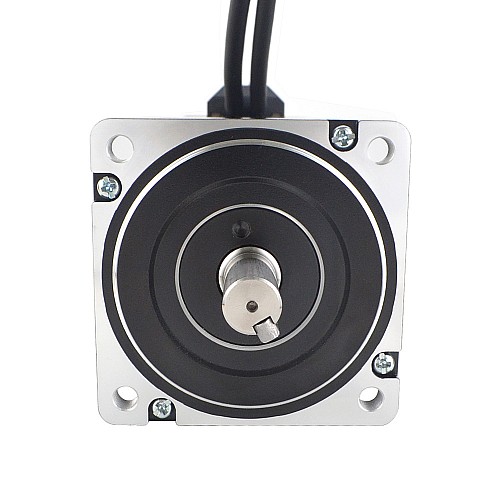

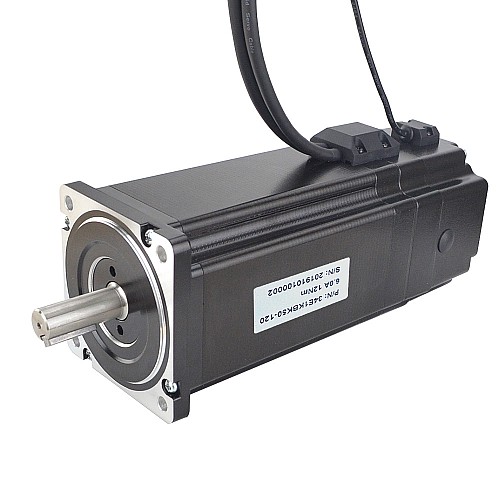

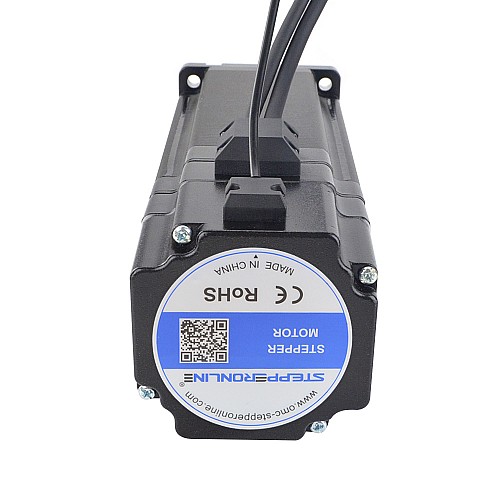

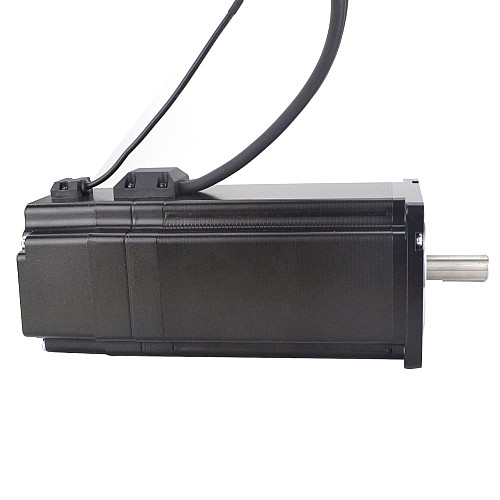

Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом

Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
Шаговый двигатель Nema 34 серии P с замкнутым контуром, 12 Нм (1700 унций-дюймов) с электромагнитным тормозом
руб.13601
5 + руб.12961
10 + руб.12379
50 + руб.11847
100 + руб.11358
  • В наличии: 10000
  • Модель: 34E1KBK50-120
  • Вес брутто: 6.72kg
  • Сертифицировано: ISO, CE, UKCA, RoHS
Products Sold: 324

Страну кликните|реальный запас

Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

  • Номер детали производителя: 34E1KBK50-120
  • Количество фаз: 2
  • Угол шага: 1,8 градуса
  • Удерживающий момент: 12 Нм (1700 унций-дюймов)
  • Номинальный ток/фаза: 6,0 А
  • Фазовое сопротивление: 0,72 Ом
  • Индуктивность: 7,3 мГн±20%(1 кГц)
  • Класс изоляции: B 130°C[266°F]

Физические характеристики

  • Размер рамы: 86 x 86 мм
  • Длина тела: 150,6 мм
  • Диаметр вала: Φ14 мм
  • Длина вала: 37 мм
  • Длина шпоночного паза: 25 мм
  • Количество отведений: 4
  • Длина вывода: 270 мм
  • Вес: 5,0 кг

Спецификация кодировщика

  • Тип выходной цепи: Дифференциальный тип
  • Тип энкодера: инкрементальный
  • Каналы выходного сигнала: 2 канала
  • Мин. напряжение питания: 5 В
  • Максимальное напряжение питания: 5 В
  • Выходное высокое напряжение: <4 В
  • Низкое выходное напряжение: <1 В

Тормозные соединения

  • Красный--24В+
  • Чёрный--24В-
  • 5,0 Нм

Связь

ПРИКОЛОТЬ
1
2
3
4
Мотор
А+
А-
B+
Б-

ПРИКОЛОТЬ
2
3
1
13
11
12
Кодер
ВКЦ
ЭГНД
ЕА+
EA-
ЭБ+
ЭБ-

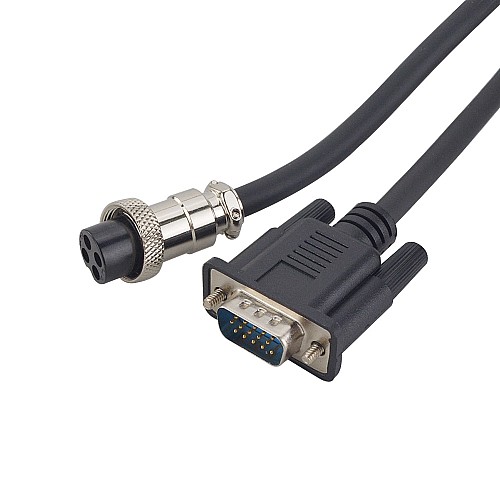

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.
Тип продукта
Тип продукта Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн) 7.3
Каналы выходного сигнала 2
Номинальный ток (А) 6
Разрешение кодера 1000PPR
Тип выходной цепи Дифференциал
Тип кодировщика Оптический инкрементальный
Удерживающий момент (Нсм) 1200
Фазовое сопротивление (Ом) 0.72
Шаговый двигатель с Энкодер/тормоз
Спецификация тормозов
Время отклика (мс) 50
Мощность торможения (Вт) 4.8
Номинальное напряжение тормоза (В) 24
Тип тормоза Тормоз выключения питания
Ток торможения (А) 0.19
Тормозной момент (Нсм) 500
Физические характеристики
Диаметр вала (мм) 14
Длина вала (мм) 37
Длина тела (мм) 150.6
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) Nema 34 (86 x 86)
Рейтинг IP 40
Тип выхоDного вала Шпоночный паз



File Size
34E1KBK50-120_Full_Datasheet.pdf 189.48KB Download
34E1KBK50-120.STEP 8.07MB Download
34E1KBK50-120_Torque_Curve.pdf 103.92KB Download
