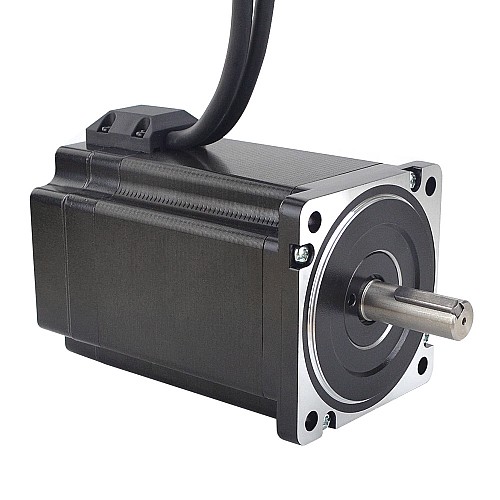

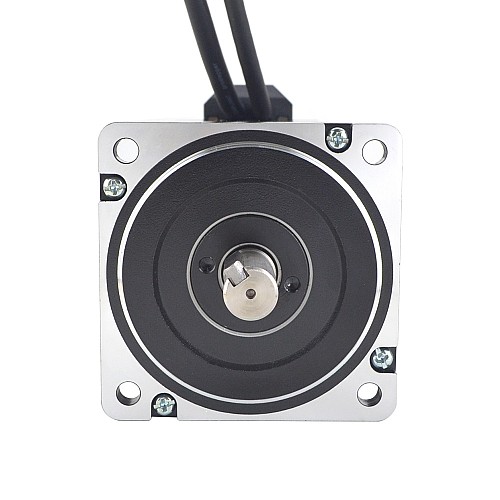

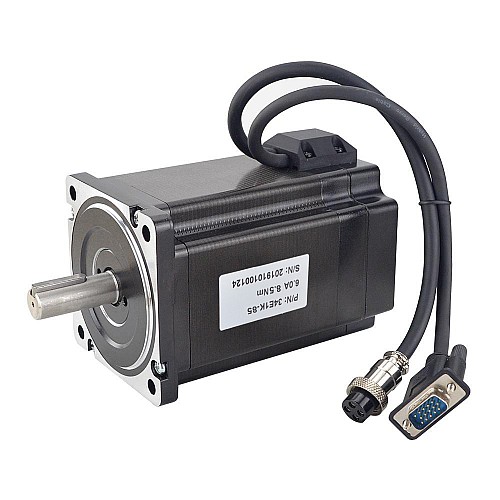

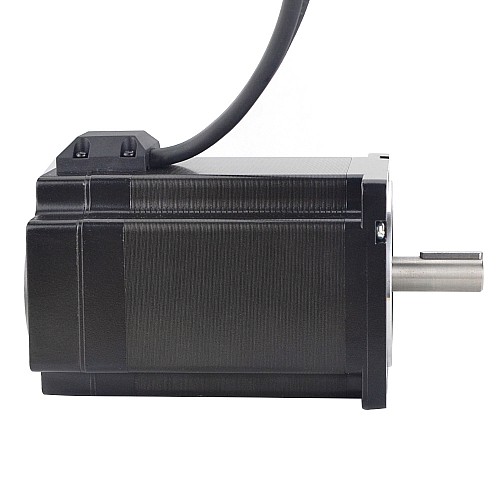

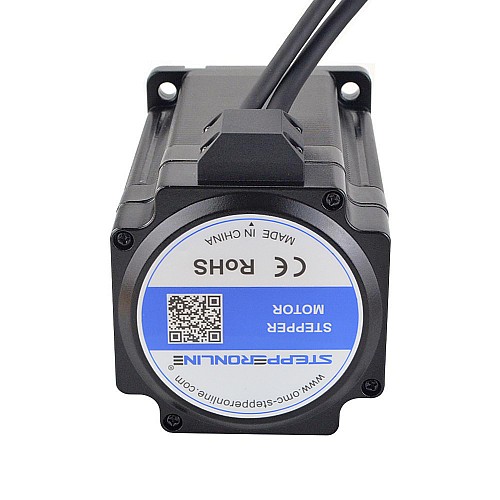

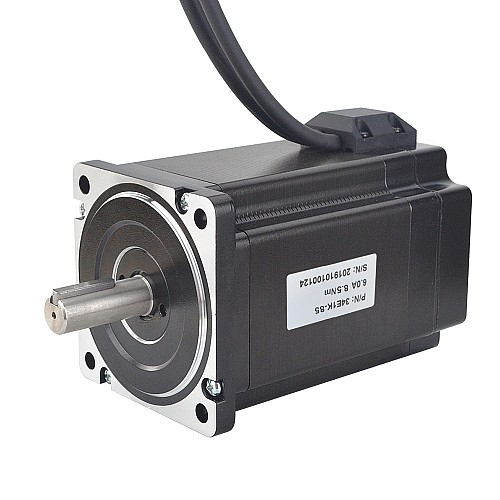

Шаговый двигатель Nema 34 серии P с замкнутым контуром, 8,5 Нм (1203,7 унций-дюймов) с энкодером, 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.6036

5 + руб.5788

10 + руб.5558

50 + руб.5347

100 + руб.5151

В наличии: 10000
Модель: 34E1K-85
Вес брутто: 4.15kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 440

Страну кликните｜реальный запас

Отправляется из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 34E1K-85
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 8,5 Нм (1203,7 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,54 Ом
Индуктивность: 5,0 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 86 x 86 мм
Длина тела: 112,3 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина шпоночного паза: 25 мм
Количество отведений: 4
Длина вывода: 270 мм
Вес: 3,6 кг

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 5 В
Максимальное напряжение питания: 5 В
Выходное высокое напряжение: <4 В
Низкое выходное напряжение: <1 В

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

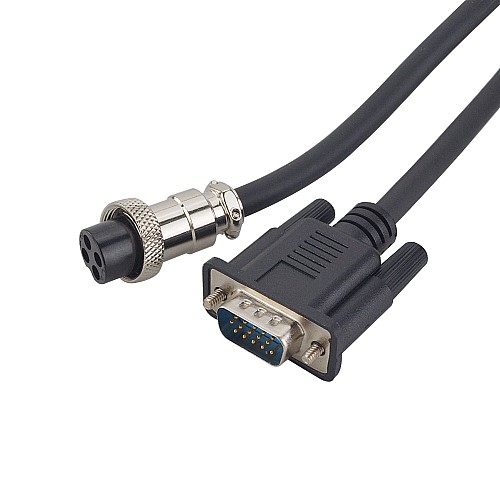

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	5
Каналы выходного сигнала	2
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	1203.7
Удерживающий момент (Нсм)	850
Фазовое сопротивление (Ом)	0.54
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина тела (мм)	112.3
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Серия продуктов	P
