Распродажа в Китае — Драйвер шагового двигателя с замкнутым контуром 0–3,0 А, 24–48 В постоянного тока для шаговых двигателей Nema 11, 14, 17

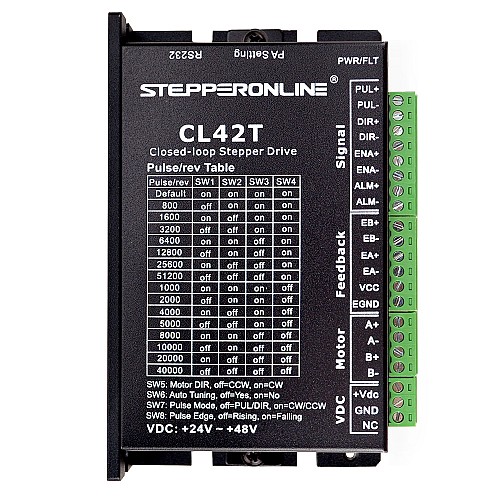

CL42T - это драйвер шагового двигателя с замкнутым контуром 0-3.0A 24-48VDC для шагового двигателя Nema 11, 14, 17, разработанный для решения проблемы потери шага в системах управления шаговыми двигателями с разомкнутым контуром, тем самым повышая надежность системы при минимальном увеличении затрат. Он реализует передовой алгоритм управления, основанный на десятилетнем опыте в области управления шаговыми двигателями и сервоприводами. CL42T отличается высокой надежностью и доступной ценой и отлично работает во многих промышленных приложениях, таких как ЧПУ, медицина, электроника, упаковка... CL42T может питать 2-фазные шаговые двигатели NEMA11, 14 и 17 с инкрементальными энкодерами ( разрешение энкодера должно быть 1000 линий ). По сравнению с традиционными шаговыми системами с разомкнутым контуром, принятая в CL42T система шагового двигателя с замкнутым контуром может исключить потенциальную потерю шага, выполнять коррекцию ошибок положения в реальном времени и не требует резервирования крутящего момента (реализация 100% крутящего момента). Также он может питать управляемый шаговый двигатель с пониженным нагревом, пониженным уровнем шума и вибрации…

Основные характеристики:

• Без потери шага
• Нет резервирования крутящего момента
• Никаких охот и перелетов
• Не требует настройки для легкой настройки
• Низкий уровень шума и вибрации, плавный ход
• Напряжение питания 24–48 В постоянного тока, максимальный выходной ток 3 А
• Максимальная входная частота 200 кГц

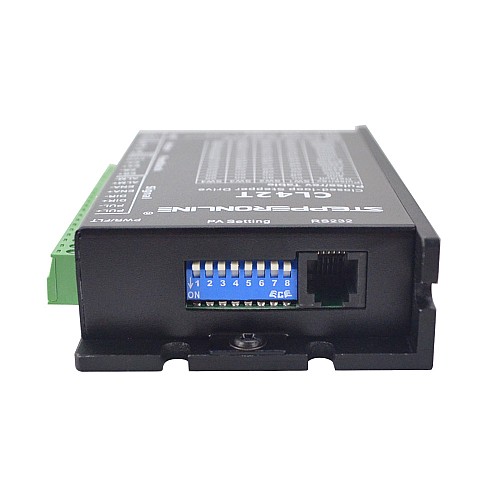

• 15 микрошаговых настроек 800–51 200 с помощью DIP-переключателей или 200–51 200 с помощью программного обеспечения (увеличение на 200)
• Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Электрические характеристики:

• Выходной пиковый ток: 0~3А
• Входное напряжение: +24~48 В постоянного тока (типичное 24 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉):

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 220 г (7,76 унций)
