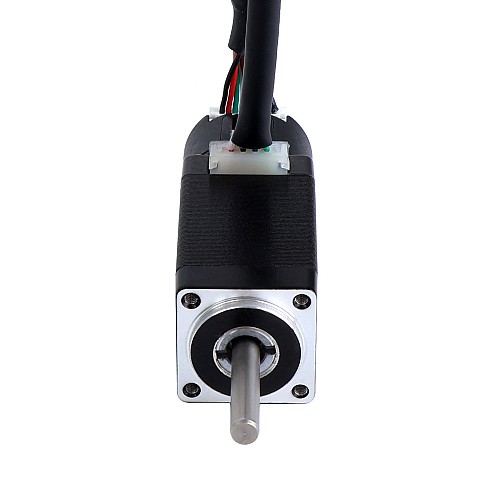

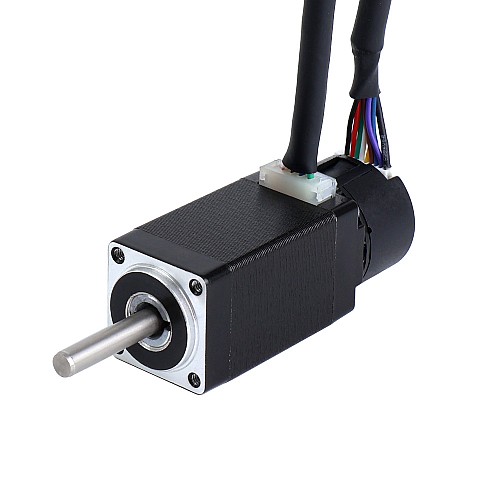

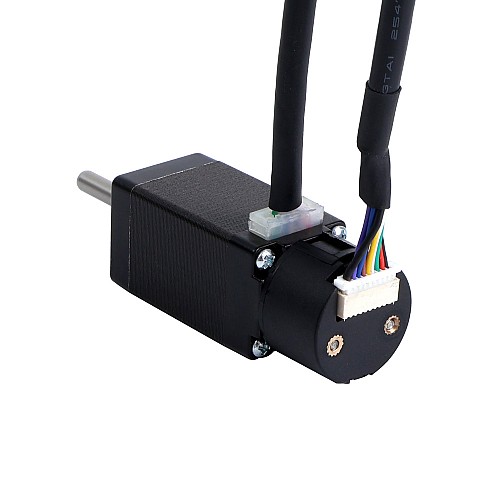

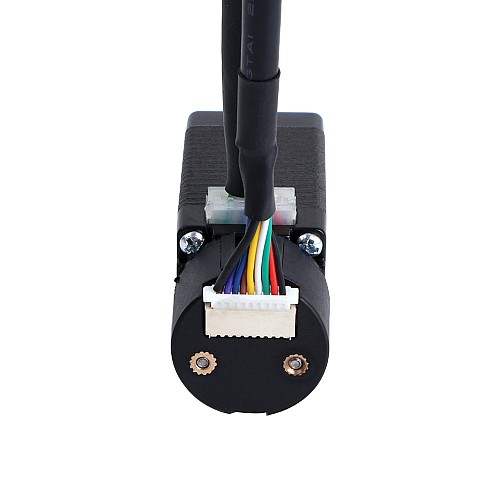

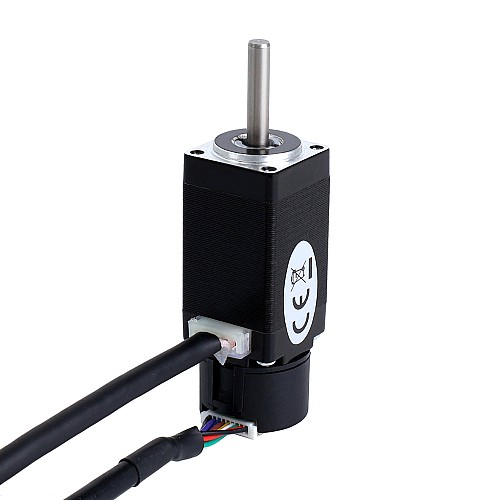

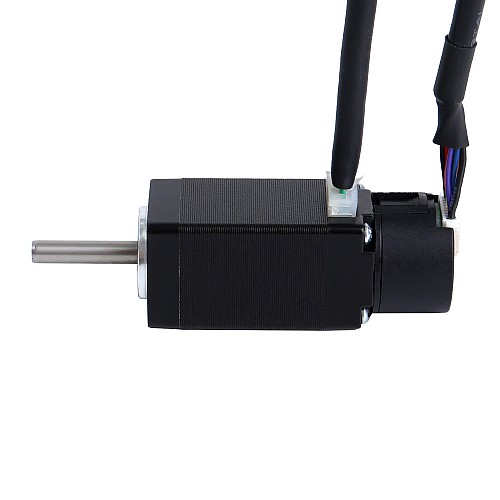

Шаговый двигатель Nema 8 с замкнутым контуром, 0,02 Нм (2,83 унции/дюйм), энкодер 1000 имп/об (4000 циклов/об)

Это шаговый двигатель Nema 8 с замкнутым контуром, оснащенный инкрементным оптическим энкодером 1000 имп/об (4000 имп/об), имеет номинальный ток 0,6 А и удерживающий момент 0,02 Нм (2,83 унции на дюйм). Он обеспечивает улучшенную точность, более высокий крутящий момент, уменьшенный нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы по сравнению с шаговыми двигателями с открытым контуром.

Электрические характеристики

• Номер детали производителя: 8HS15-0604D-E1000
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,02 Нм (2,83 унции-дюйма)
• Номинальный ток/фаза: 0,6 А
• Сопротивление фазы: 8,3 Ом ± 10%
• Индуктивность: 2,2 мГн ± 20% (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Физические характеристики

• Размер рамы: 20 x 20 мм
• Длина корпуса: 52 мм
• Диаметр вала: Φ4 мм
• Длина вала: 20 мм
• Длина вывода: 500 мм
• Вес: 0,098 кг

Характеристики энкодера

• Тип выходной цепи: дифференциальный
• Тип энкодера: оптический инкрементальный
• Разрешение энкодера: 1000 имп/об (4000 имп/об)
• Каналы выходного сигнала: 3 канала
• Напряжение питания мин.: 4,5 В
• Напряжение питания макс.: 5,5 В
• Высокое выходное напряжение: 2,4 В - Vcc
• Низкое выходное напряжение: ≤ 0,4 В

Подключение
