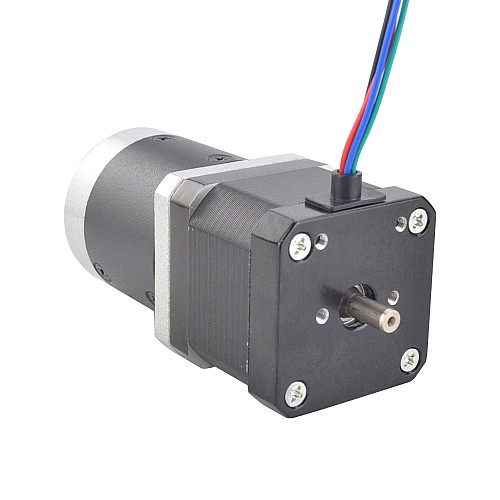

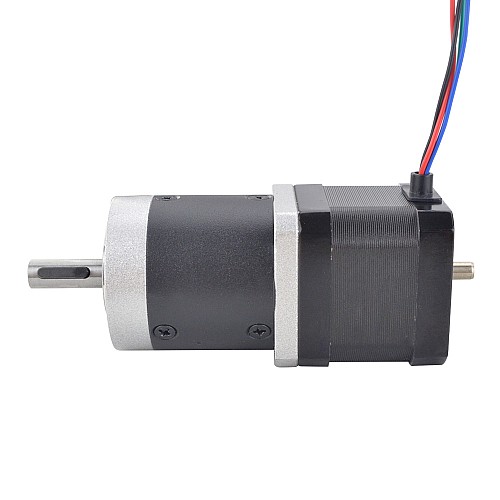

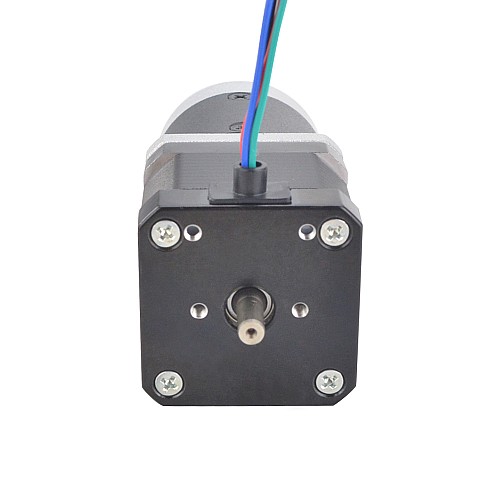

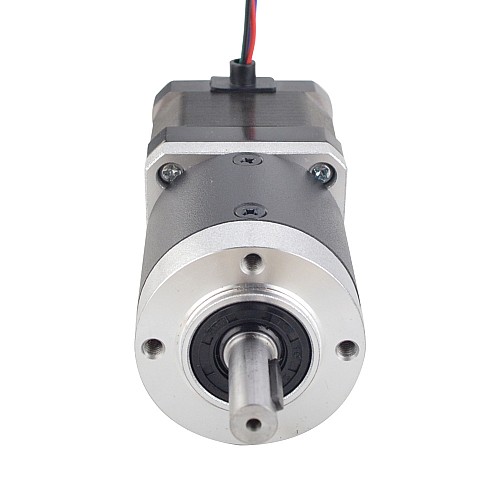

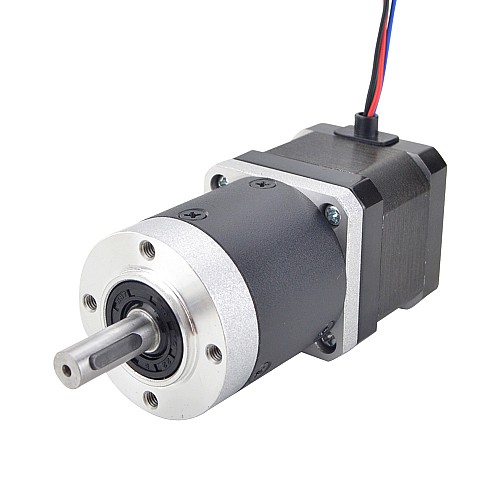

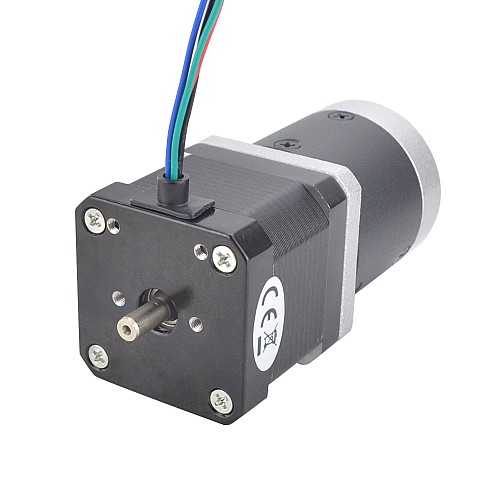

Двухвальный шаговый двигатель Nema 17, длина = 39 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм

Снято с производства

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17HS15-1684D-HG50-AR3
Вес брутто: 0.70kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 324

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар: 17HS15-1684D-EG50-AR4.

Электрические характеристики

Номер детали производителя: 17HS15-1684D-HG50-AR3
Тип двигателя: биполярный шаговый
Угол шага: 0,036 град.
Удерживающий момент без редуктора: 39 Н·см (55 унций·дюйм)
Номинальный ток/фаза: 1,68 А
Фазовое сопротивление: 1,6 Ом
Индуктивность: 3,2 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 50 : 1
Эффективность: 85%
Люфт на холостом ходу: <=50 угл. мин.
Максимально допустимый крутящий момент: 10 Нм (1416,4 унций-дюйм)
Допустимый крутящий момент: 15 Нм (2124 унции на дюйм)
Макс. радиальная нагрузка: 100 Н
Температура окружающей среды: -10 - 90℃
Шум: <=50 дБ
Срок службы: 20000 ч

Физические характеристики

Размер оправы: 42 x 42 мм
Длина мотора: 39 мм
Длина коробки передач: 48,3 мм
Диаметр переднего вала: Φ8 мм
Длина переднего вала: 23,5 мм
Диаметр заднего вала: 5 мм
Длина заднего вала: 9,5 мм
Длина шпоночного паза: 14 мм
Количество отведений: 4
Длина вывода: 320 мм
Вес: 582 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.2
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.39
Фазовое сопротивление (Ом)	1.6
Физические характеристики
Вес(г)	582
Диаметр вала (мм)	8
Длина вала (мм)	23.5
Длина вывода (мм)	320
Длина тела (мм)	87.3
Зазор при отсутствии нагрузки	<=50 угловых минут
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	50
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
